Laurent LEDUC
![Laurent LEDUC](https://2img.net/u/3014/33/49/37/avatars/813-52.jpg)
Nombre de messages : 907 Age : 64 Localisation : 44 NANTES, mais paydret avant tout. Date d'inscription : 28/11/2006
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Ven 21 Oct 2011, 18:46 | |
| Une petite astuce pour Roland Un ami a réalisé des segments pour un 302 SFV dans des disques de freins. Pour le reste, voir les mardis de la mécanique. Laurent | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
eliteeleven
![eliteeleven](https://2img.net/u/3014/33/49/37/avatars/3070-98.jpg)
Nombre de messages : 791 Age : 77 Localisation : liege Date d'inscription : 22/01/2009
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Dim 23 Oct 2011, 19:52 | |
| Bonsoir à tous Merci pour les idées , les tuyaux de conduite d'eau bleu en fonte GGG centrifugée type Pont a Mousson font aussi un bon matériau pour faire des segments , je cherche un morceau de diametre 200 Merci et A+ roland | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
olivier31
![olivier31](https://2img.net/u/3014/33/49/37/avatars/784-88.gif)
Nombre de messages : 2834 Age : 42 Localisation : haute garonne et seine maritime Date d'inscription : 05/11/2006
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Lun 31 Oct 2011, 14:34 | |
| Bonjour, Un court séjour dans le sud ouest ma permis d'avancer un peu... Le cadre en cours d'assemblage ![Moteur Winterthur - Page 3 Imgp4610](https://i.servimg.com/u/f40/11/00/13/01/imgp4610.jpg) ![Moteur Winterthur - Page 3 Imgp4611](https://i.servimg.com/u/f40/11/00/13/01/imgp4611.jpg) Pour gagner de la place le cylindre est monté provisoirement, les mesures étaient bonnes, ouf! ![Moteur Winterthur - Page 3 Imgp4612](https://i.servimg.com/u/f40/11/00/13/01/imgp4612.jpg) ![Moteur Winterthur - Page 3 Imgp4613](https://i.servimg.com/u/f40/11/00/13/01/imgp4613.jpg) Le séjour est déja fini, la suite pas avant la fin de l'année. A+
Dernière édition par olivier31 le Lun 31 Oct 2011, 17:53, édité 1 fois | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Michel31
![Michel31](https://2img.net/u/3014/33/49/37/avatars/1435-87.jpg)
Nombre de messages : 8512 Age : 75 Localisation : Rieux-Volvestre (Haute-Garonne) Date d'inscription : 08/11/2007
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Lun 31 Oct 2011, 16:50 | |
| Salut Olivier.
Beau travail.
Je conclus de ton propos que tu n'as pas assez de vacances. C'est bien ça ?
A bientôt. _________________ Michel
Dernière édition par Michel31 le Mar 01 Nov 2011, 08:20, édité 1 fois | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
olivier31
![olivier31](https://2img.net/u/3014/33/49/37/avatars/784-88.gif)
Nombre de messages : 2834 Age : 42 Localisation : haute garonne et seine maritime Date d'inscription : 05/11/2006
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Lun 31 Oct 2011, 20:09 | |
| Salut Michel,
Pour les vacances je n'ai pas à me plaindre, mais les jours dans le sud ouest passent toujours top vite.
a+ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
olivier31
![olivier31](https://2img.net/u/3014/33/49/37/avatars/784-88.gif)
Nombre de messages : 2834 Age : 42 Localisation : haute garonne et seine maritime Date d'inscription : 05/11/2006
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Jeu 23 Fév 2012, 18:43 | |
| Bonjour, Les vacances approchent alors pour gagner du temps j'ai commencé à fabriquer les trois chapes qui serviront à fixer l'essieu arrière. ![Moteur Winterthur - Page 3 Imgp5310](https://i.servimg.com/u/f40/11/00/13/01/imgp5310.jpg) ![Moteur Winterthur - Page 3 Imgp5311](https://i.servimg.com/u/f40/11/00/13/01/imgp5311.jpg) J'ai fait un dispositif réglable en hauteur, une position basse pour passer sous le portail du garage et une position haute pour gagner en garde au sol. Il reste encore quelques bouts de tige filetée à souder, un peu de peinture... Et puis monter le tout sur le chariot. a+ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
olivier31
![olivier31](https://2img.net/u/3014/33/49/37/avatars/784-88.gif)
Nombre de messages : 2834 Age : 42 Localisation : haute garonne et seine maritime Date d'inscription : 05/11/2006
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Mar 06 Mar 2012, 21:24 | |
| Bonjour, Quelques nouvelles de l'avancé des travaux: le châssis avec une couche de peinture et le plancher en place ![Moteur Winterthur - Page 3 Imgp5510](https://i.servimg.com/u/f40/11/00/13/01/imgp5510.jpg) le cylindre est fixé définitivement sur le châssis ![Moteur Winterthur - Page 3 Imgp5511](https://i.servimg.com/u/f40/11/00/13/01/imgp5511.jpg) normalement le volant sera remonté avant la fin de la semaine. a+ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
olivier31
![olivier31](https://2img.net/u/3014/33/49/37/avatars/784-88.gif)
Nombre de messages : 2834 Age : 42 Localisation : haute garonne et seine maritime Date d'inscription : 05/11/2006
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Mer 07 Mar 2012, 20:54 | |
| Bonjour, Aujourd'hui le volant à retrouvé sa place: ![Moteur Winterthur - Page 3 Imgp5512](https://i.servimg.com/u/f40/11/00/13/01/imgp5512.jpg) ![Moteur Winterthur - Page 3 Imgp5513](https://i.servimg.com/u/f40/11/00/13/01/imgp5513.jpg) un des paliers, la cale fait 20cm d'épaisseur ![Moteur Winterthur - Page 3 Imgp5514](https://i.servimg.com/u/f40/11/00/13/01/imgp5514.jpg) ![Moteur Winterthur - Page 3 Imgp5515](https://i.servimg.com/u/f40/11/00/13/01/imgp5515.jpg) Sur la jante du volant il y a cette inscription à la peinture, que peux-t-elle signifier? ![Moteur Winterthur - Page 3 Imgp5516](https://i.servimg.com/u/f40/11/00/13/01/imgp5516.jpg) a+ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Cel
![Cel](https://2img.net/u/3014/33/49/37/avatars/3214-97.jpg)
Nombre de messages : 474 Age : 50 Localisation : Belgique Date d'inscription : 21/02/2009
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Mer 07 Mar 2012, 22:51 | |
| Salut Olivier
Il est magnifique le Winterthur! On trouve ces inscriptions également sur beaucoup de moteurs Ruston, mais pas écrit à la main. Sur un de mes Ruston il y a marque en outre 'Anvers' donc très probablement le port où il est arrivé en Belgique. Sur ton moteur ça pourrait avoir la même significance, la gare de déchargement. Comme je le lis c'est 'le Pouzin', voir ici: http://fr.wikipedia.org/wiki/Le_Pouzin Le volant n'était pas dans une caisse comme le bloc donc voilà la raison pourquoi c'est écrit direcetement dessus. Enfin, c'est ce que je pense. Merci pour partager avec nous!
A+ Marcel | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
olivier31
![olivier31](https://2img.net/u/3014/33/49/37/avatars/784-88.gif)
Nombre de messages : 2834 Age : 42 Localisation : haute garonne et seine maritime Date d'inscription : 05/11/2006
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Jeu 08 Mar 2012, 10:07 | |
| Bonjour,
Effectivement Marcel tu dois avoir raison, Le Pouzin se situe à une trentaine de kilomètre de l'ancienne tanière du Winterthur, merci pour cette info. quand au reste de l'inscription LW 273 le mystère reste entier.
a+ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
chenillard77
![chenillard77](https://2img.net/u/3014/33/49/37/avatars/12-24.jpg)
Nombre de messages : 12538 Age : 49 Localisation : seine et marne nord Date d'inscription : 02/09/2005
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Jeu 08 Mar 2012, 11:02 | |
| salut olivier, tres beau boulot ! le chassis avance bien ! marcel, bravo pour ta lecture eclairée ! je n'arrivait pas a trouver les bonnes lettres. j'étais loin du "z". le reste de l'inscription était peut être le numero de suivi du "colis"? c'est vraiment un tres beau moteur ! a+, marc | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
olivier31
![olivier31](https://2img.net/u/3014/33/49/37/avatars/784-88.gif)
Nombre de messages : 2834 Age : 42 Localisation : haute garonne et seine maritime Date d'inscription : 05/11/2006
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Jeu 05 Avr 2012, 17:33 | |
| Bonjour, Dernièrement j'ai travaillé sur le pivot de l'essieu avant, le disque mesure 350 de diamètre. ![Moteur Winterthur - Page 3 Imgp5810](https://i.servimg.com/u/f40/11/00/13/01/imgp5810.jpg) ![Moteur Winterthur - Page 3 Imgp5811](https://i.servimg.com/u/f40/11/00/13/01/imgp5811.jpg) ![Moteur Winterthur - Page 3 Imgp5812](https://i.servimg.com/u/f40/11/00/13/01/imgp5812.jpg) encore quelques cordon à faire et un peu de peinture. a+ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
olivier31
![olivier31](https://2img.net/u/3014/33/49/37/avatars/784-88.gif)
Nombre de messages : 2834 Age : 42 Localisation : haute garonne et seine maritime Date d'inscription : 05/11/2006
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Mar 01 Mai 2012, 19:22 | |
| Bonjour, Les travaux ont repris avec la fabrication du col de cygne ![Moteur Winterthur - Page 3 Imgp5910](https://i.servimg.com/u/f40/11/00/13/01/imgp5910.jpg) Il reste encore des tôles et des équerres à souder pour rigidifier l'ensemble ![Moteur Winterthur - Page 3 Imgp5911](https://i.servimg.com/u/f40/11/00/13/01/imgp5911.jpg) a+ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
olivier31
![olivier31](https://2img.net/u/3014/33/49/37/avatars/784-88.gif)
Nombre de messages : 2834 Age : 42 Localisation : haute garonne et seine maritime Date d'inscription : 05/11/2006
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Ven 04 Mai 2012, 20:45 | |
| Bonjour, Le piston va prendre un petit de bain de quelques mois afin de décoller les segments. Je pense que l'axe du piston est conique d'un coté le diamètre est de 72 de l'autre de 69. Il y a du coté 72mm un taraudage par lequel on peut fixer un outil pour sortir cet axe. ![Moteur Winterthur - Page 3 Imgp5921](https://i.servimg.com/u/f40/11/00/13/01/imgp5921.jpg) ![Moteur Winterthur - Page 3 Imgp5922](https://i.servimg.com/u/f40/11/00/13/01/imgp5922.jpg) il y a également deux vis pour arrêter l'axe ![Moteur Winterthur - Page 3 Imgp5923](https://i.servimg.com/u/f40/11/00/13/01/imgp5923.jpg) a+ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
PROGRES N425
![PROGRES N425](https://2img.net/u/3014/33/49/37/avatars/2451-93.jpg)
Nombre de messages : 1614 Age : 72 Localisation : CHAUDFONTAINE BELGIQUE Date d'inscription : 07/08/2008
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Dim 06 Mai 2012, 07:59 | |
| Beau boulot Olivier !
Bon dimanche à tous,
PA | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
chenillard77
![chenillard77](https://2img.net/u/3014/33/49/37/avatars/12-24.jpg)
Nombre de messages : 12538 Age : 49 Localisation : seine et marne nord Date d'inscription : 02/09/2005
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Dim 06 Mai 2012, 10:15 | |
| salut olivier, voila un beau boulot, de longue haleine, mais magnifique ! le resultat sera magnifique, un bel ensemble moteur chassis ! c'est du lourd ! on suit tes aventures de près ! bon courage ! marc | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Cel
![Cel](https://2img.net/u/3014/33/49/37/avatars/3214-97.jpg)
Nombre de messages : 474 Age : 50 Localisation : Belgique Date d'inscription : 21/02/2009
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Dim 06 Mai 2012, 11:44 | |
| Salut Olivier
C'est une belle construction, le moteur reste bas ce qui est bon pour la stabilité et la visibilité. Tu prevois également un support pour le palier extérieur?
A+ Marcel | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
olivier31
![olivier31](https://2img.net/u/3014/33/49/37/avatars/784-88.gif)
Nombre de messages : 2834 Age : 42 Localisation : haute garonne et seine maritime Date d'inscription : 05/11/2006
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Dim 06 Mai 2012, 11:57 | |
| Bonjour,
Merci à vous pour vos encouragements, pour le troisième palier j'ai en effet prévu un support, les morceaux sont découpés mais je n'ai pas eu le temps de les souder.
Effectivement le chariot est très bas, la garde au sol est de 100mm, c'est pour passer au portail du garage! j'ai prévu également un système qui permet de remonter les essieux de 120mm ainsi la garde au sol passe à 220mm. Comme ça je peux déplacer le moteur sur un terrain irrégulier.
Pendant le fonctionnement les quatre roues seront enlevées pour que le moteur repose sur des madriés et ainsi avoir une plus grande stabilité.
Pour le poids le châssis seul fera une fois terminé dans les 800kg.
a+ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Burnett
![Burnett](https://2img.net/u/3014/33/49/37/avatars/3903-7.jpg)
Nombre de messages : 1463 Age : 76 Localisation : Courtry 77181 Date d'inscription : 15/06/2009
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Dim 06 Mai 2012, 15:30 | |
| Bonjour à tous, Bravo Olivier pour ton très beau boulot ! ça c'est du lourd ! Tu vas bientôt faire conccurence à JEF ! On attend la suite ! A très bientôt
Dernière édition par Burnett le Lun 07 Mai 2012, 08:56, édité 1 fois | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
olivier31
![olivier31](https://2img.net/u/3014/33/49/37/avatars/784-88.gif)
Nombre de messages : 2834 Age : 42 Localisation : haute garonne et seine maritime Date d'inscription : 05/11/2006
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Dim 06 Mai 2012, 19:01 | |
| Bonjour,
Jean François n'as pas de soucis à ce faire, je lui laisse les gros moteurs. Pour ma part je pense pas récupérer un jour un autre moteur aussi gros.
a+ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
olivier31
![olivier31](https://2img.net/u/3014/33/49/37/avatars/784-88.gif)
Nombre de messages : 2834 Age : 42 Localisation : haute garonne et seine maritime Date d'inscription : 05/11/2006
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Ven 27 Juil 2012, 18:11 | |
| Bonjour, Le troisième palier est réalisé, il me reste maintenant à souder quelques renforts et à m'occuper de l'essieu avant et du timon. ![Moteur Winterthur - Page 3 Imgp6310](https://i.servimg.com/u/f40/11/00/13/01/imgp6310.jpg) a+ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
olivier31
![olivier31](https://2img.net/u/3014/33/49/37/avatars/784-88.gif)
Nombre de messages : 2834 Age : 42 Localisation : haute garonne et seine maritime Date d'inscription : 05/11/2006
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Jeu 02 Aoû 2012, 19:45 | |
| bonjour, aujourd'hui fabrication du timon ![Moteur Winterthur - Page 3 Imgp6410](https://i.servimg.com/u/f40/11/00/13/01/imgp6410.jpg) l'anneau tournant ![Moteur Winterthur - Page 3 Imgp6411](https://i.servimg.com/u/f40/11/00/13/01/imgp6411.jpg) a+ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
olivier31
![olivier31](https://2img.net/u/3014/33/49/37/avatars/784-88.gif)
Nombre de messages : 2834 Age : 42 Localisation : haute garonne et seine maritime Date d'inscription : 05/11/2006

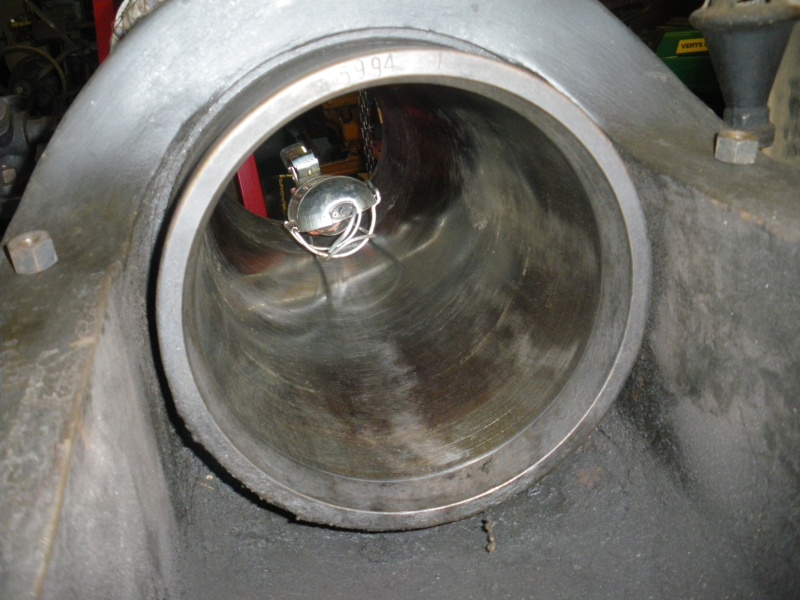

![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Ven 17 Aoû 2012, 21:15 | |
| Bonjour, Maintenant que le chariot est pratiquement terminé je peux passer au remontage du moteur. Avec le larmier qui avait était réparé avec des rivets ![Moteur Winterthur - Page 3 Imgp6521](https://i.servimg.com/u/f30/11/00/13/01/imgp6521.jpg) ![Moteur Winterthur - Page 3 Imgp6522](https://i.servimg.com/u/f30/11/00/13/01/imgp6522.jpg) ![Moteur Winterthur - Page 3 Imgp6523](https://i.servimg.com/u/f30/11/00/13/01/imgp6523.jpg) nettoyage du cylindre, alésage 210mm lors du démontage de la culasse il y avait énormément de dépôt, le moteur avait du prendre l'eau. ![Moteur Winterthur - Page 3 Imgp3410](https://i.servimg.com/u/f30/11/00/13/01/imgp3410.jpg) le haut de la chemise n'est pas très beau ![Moteur Winterthur - Page 3 Imgp6526](https://i.servimg.com/u/f30/11/00/13/01/imgp6526.jpg) ![Moteur Winterthur - Page 3 Imgp6524](https://i.servimg.com/u/f30/11/00/13/01/imgp6524.jpg) la suite dans quelques jours. a+ | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
Cel
![Cel](https://2img.net/u/3014/33/49/37/avatars/3214-97.jpg)
Nombre de messages : 474 Age : 50 Localisation : Belgique Date d'inscription : 21/02/2009
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Ven 17 Aoû 2012, 22:34 | |
| Salut Olivier
Ca prend forme! Quand est prévue le premier démarrage? A mon avis ça devrait fonctionner avec la chemise, j'en ai vu pire que ça.
A+ Marcel | |
|
![Aller en bas](https://2img.net/i/empty.gif) | |
olivier31
![olivier31](https://2img.net/u/3014/33/49/37/avatars/784-88.gif)
Nombre de messages : 2834 Age : 42 Localisation : haute garonne et seine maritime Date d'inscription : 05/11/2006
![Moteur Winterthur - Page 3 Empty](https://2img.net/i/empty.gif) | Sujet: Re: Moteur Winterthur Sam 18 Aoû 2012, 08:25 | |
| Bonjour,
Le premier démarrage peut être possible lors des vacances de la Toussaint à condition que le piston soit remonté avant la fin des vacances d'été. Cet après midi je vais essayer de démonter l'axe du piston avec une presse.
a+ | |
|
