MessageSujet: nouveau projet,nouveau moteur "qui tourne"   nouveau projet,nouveau moteur "qui tourne" EmptyLun 17 Oct 2016, 19:00

bonsoir a tous

ayant envie de refaire un moteur en modele reduit  sur une base de rien du tout et sans plans comme d habitude tout est improvisé
je me suis lancé dans la réalisation d un moteur vertical a bielle apparente

j ai commencé hier matin jour du seigneur on s en fout  bounce  par le debut de la réalisation du montant qui va supporter le cylindre et qui mesure 14 centimetres de hauteur et qui pese deja a peine 1 kilo
il aura deux volant de 235 mm de diametre ca fera un beau et lourd moteur  cheers  cheers

donc voila ca donne ca pour l instant
si j arrive a faire comme je pense le montant servira de reserve a huile pour les paliers du vilebrequin et de la bielle
ca sera animé par une petite pompe a huile a piston que je fabriquerais et qui se fixera sur le coté du mantant le tout fonctionnera grace a l arbre a came
nouveau projet,nouveau moteur "qui tourne" Dscf1818


la suite demain
bonne soiree


Dernière édition par fivet le Mar 27 Déc 2016, 17:56, édité 1 fois
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptyMer 19 Oct 2016, 18:26

bonsoir

apres avoir reçu ma commande des volants et des paliers ce midi qui pour le prix 25 euros le volant et 9 euros la paire de paliers je suis tres content des fonderies qui sont bien faites donc si des gens sont intéressés je mets le lien ou je les aient acheter

c est un site ou il y a de tout a vendre
http://www.rc-machines.com/fr/modelisme/volants-dinertie

donc j ai fais un petit montage afin de voir ce que ca donne et bien ca fera pas mal du tout et sur ce projet la j ai tres envie de tenter cette distribution la qui me plait beaucoup de par sa conception
https://www.youtube.com/watch?v=5M3-_-iPmSw
donc pour moi voila que ca donne pour l instant avant usinage des volants et des paliers et fabrication de vilebrequin
nouveau projet,nouveau moteur "qui tourne" Dscf1820
nouveau projet,nouveau moteur "qui tourne" Dscf1821
nouveau projet,nouveau moteur "qui tourne" Dscf1822

donc demain gros boulot en perspective

bonne soiree
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptyJeu 20 Oct 2016, 18:54

bonsoir

alors aujourd hui je me suis occuper des paliers ils sont alésés et je me suis occupé aussi du vilebrequin que j ai fais toutes en pieces rapportées et soudées ensuites usinées comme il se doit
il est pas encore terminé j ai encore des retouches de soudure a effectuer et ensuite usinage définitif
il mesure 28 cm de long pour une course de 76 mm c est deja bien
nouveau projet,nouveau moteur "qui tourne" Dscf1823

finition demain et montage de l ensemble ensuite usinage des volants

bonne soiree
Revenir en haut Aller en bas
chenillard77

chenillard77


Masculin Nombre de messages : 12538
Age : 49
Localisation : seine et marne nord
Date d'inscription : 02/09/2005

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: Re: nouveau projet,nouveau moteur "qui tourne"   nouveau projet,nouveau moteur "qui tourne" EmptyVen 21 Oct 2016, 09:57

salut, voila encore un joli travail en perspective ! nouveau projet,nouveau moteur "qui tourne" 287628


je vois que la restauration ne te suffit plus ! nouveau projet,nouveau moteur "qui tourne" 612313 trop simple ...


le lien pour les volants est bien sympa, ça donne des idées ! Rolling Eyes


bon courage pour la suite !

marc
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptyVen 21 Oct 2016, 18:32

bonsoir

voila voila ca avance bien

les volants sont alésés et le vilebrequin presque fini aussi il reste les rainures de clavette a faire pour cet ensemble la
nouveau projet,nouveau moteur "qui tourne" Dscf1825
il va falloir refaire le support du cylindre car ayant un vilebrequin plus gros que prevu les paliers se trouvent décalés et ce n est plus dans l axe donc a refaire

bonne soiree
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptySam 22 Oct 2016, 19:03

bonsoir

bon bah aujourd hui j ai pas fais grand chose juste le passage pour le vilebrequin
voila ca donne ca  bounce
nouveau projet,nouveau moteur "qui tourne" Dscf1826
je vais devoir refaire mon vilebrequin car je pensais bien faire en pieces soudées et usinées par la suite mais c est pas la bonne solution ca a bougé donc ca sera ma mission pour demain

bonne soiree
Revenir en haut Aller en bas
Invité
Invité




nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: Re: nouveau projet,nouveau moteur "qui tourne"   nouveau projet,nouveau moteur "qui tourne" EmptySam 22 Oct 2016, 19:24

Bravo un joli travail
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptySam 22 Oct 2016, 20:06

bonsoir

merci ca fait plaisir bounce bounce bounce
Revenir en haut Aller en bas
piquand 73

piquand 73


Masculin Nombre de messages : 434
Age : 55
Localisation : savoie
Date d'inscription : 14/01/2009

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: Re: nouveau projet,nouveau moteur "qui tourne"   nouveau projet,nouveau moteur "qui tourne" EmptySam 22 Oct 2016, 20:19

Bonsoir Fivet,une petite question tu es tourneur de metier ou tu fais cela par passion ?? Dans les deux cas c'est vraiment du super boulot. 😀😀 cela me plairai d'avoir un voisin comme toi .
Cordialement 'piquand 73
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptySam 22 Oct 2016, 20:30

bonsoir

j ai juste un CAP fraiseur mais quand on sait fraiser on sait tourner suffit de tourner les manivelles dans le bon sens nouveau projet,nouveau moteur "qui tourne" 612313

je fais des moteurs par passion de la mecanique j aime ca ,j aime improviser ca me plait bien

tu vois la le vilebrequin c est le premier que je tentais en en mecano soudure bah ca me plait pas donc comme je dis dans le message d avant je vais en refaire un cette fois la en une seule piece

voila

bonne soiree
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptyDim 23 Oct 2016, 20:10

bonsoir

bon j ai du refaire le vilebrequin comme prevu cette fois la il est en une seule piece  c est beaucoup plus long a usiner mais bon pas grave il est fait et presque fini il reste 3/10 eme a enlever sur les diametres ca sera fait demain ainsi que les rainures de clavettes
nouveau projet,nouveau moteur "qui tourne" Dscf1828

bonne soiree
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptyLun 24 Oct 2016, 18:45

bonsoir

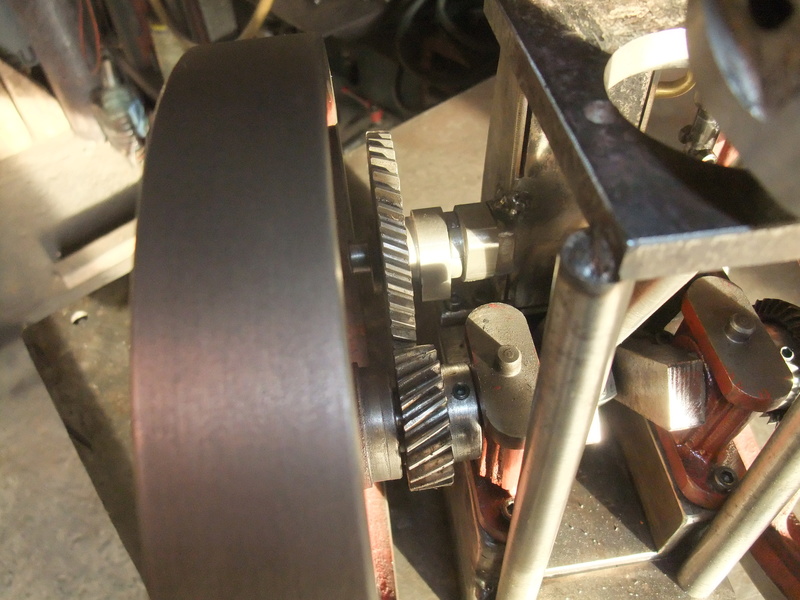

les travaux avancent encore et toujours  avec la realisation et la pose d une transmission qui servira a la pompe par l intermediaire d un excentrique qui se trouvera entre les deux paliers et l arbre de transmission servira au regulateur ca devrait faire joli bounce bounce
les pignons sont issus d une meuleuse comme quoi ca pouvait encore servir a quelque chose et ca fait pas ridicule
voila ca donne ca
nouveau projet,nouveau moteur "qui tourne" Dscf1830
nouveau projet,nouveau moteur "qui tourne" Dscf1831

voila ca prend vie et forme tout doucement

bonne soiree
Revenir en haut Aller en bas
renée




Masculin Nombre de messages : 796
Age : 78
Localisation : manitot 27
Date d'inscription : 23/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: Re: nouveau projet,nouveau moteur "qui tourne"   nouveau projet,nouveau moteur "qui tourne" EmptyLun 24 Oct 2016, 19:43

bonsoir à tous
bravo; c'est plein d'idées !
amicalement Renée
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptyLun 24 Oct 2016, 20:12

bonsoir renée

merci bounce bounce

plein d idées oui je sais ce que je veux faire depuis le debut il reste qu a appliquer et faire les pieces

bonne soiree
Revenir en haut Aller en bas
PHILIPPE2877




Masculin Nombre de messages : 6491
Age : 62
Localisation : cloyes sur le loir 28220
Date d'inscription : 25/10/2012

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: Re: nouveau projet,nouveau moteur "qui tourne"   nouveau projet,nouveau moteur "qui tourne" EmptyLun 24 Oct 2016, 20:50

salut
je suis ta fabrication , tu es un génie nouveau projet,nouveau moteur "qui tourne" 287628
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptyLun 24 Oct 2016, 21:22

bonsoir

merci bounce bounce

bonne soiree
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptyMar 25 Oct 2016, 18:17

bonsoir

ca avance toujours j ai fais l excentrique et presque terminé la pompe a eau qui servira au refroidissement du cylindre et sa reserve d eau sera dans le pied du moteur
nouveau projet,nouveau moteur "qui tourne" Dscf1833
nouveau projet,nouveau moteur "qui tourne" Dscf1832


voila

bonne soiree
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptyMer 26 Oct 2016, 18:31

bonsoir

voila ma petite pompe est opérationnelle j ai fais un test ca marche bounce bounce
nouveau projet,nouveau moteur "qui tourne" Dscf1834
nouveau projet,nouveau moteur "qui tourne" Dscf1835


bonne soiree
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptyJeu 27 Oct 2016, 18:36

bonsoir

aujourd hui j ai fais la bielle 3 bouts pour la faire mais elle me plait bien
nouveau projet,nouveau moteur "qui tourne" Dscf1836

donc demain la suite et fin de cette piéce la

bonne soiree
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptyVen 28 Oct 2016, 18:55

bonsoir

ca y est la bielle est montée sur le vilebrequin ca tourne bien sans jeu ,j ai aussi trouvé un petit piston de 51 mm de diametre je pense que ca va pas faire ni trop gros ni trop petit comparé a l ensemble des piéces

la prochanie etape va etre de faire deux colonnes qui seront montées a l extrémité de la platine supportant le cylindre elles seront légérement inclinées pour que ca fasse plus joli et une fois tout ca mis en place je fraiserais la platine comme ca, ca sera parfait  cheers
nouveau projet,nouveau moteur "qui tourne" Dscf1838

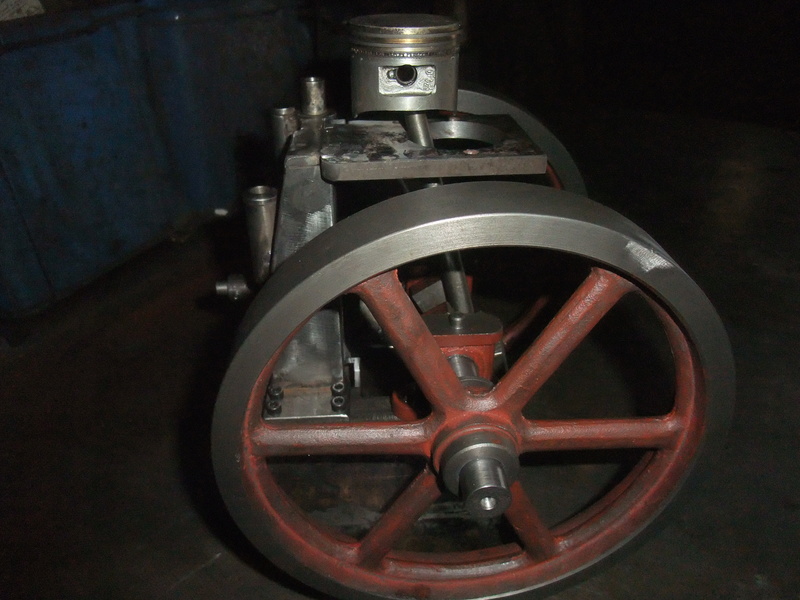

nouveau projet,nouveau moteur "qui tourne" Dscf1837


voila

bonne soiree
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptyMar 01 Nov 2016, 16:51

bonjour

ca avance toujours,aujourd hui j ai commencé la distribution par la pose des pignons ca rend bien et ils proviennent d un moteur de tondeuse mais je saurais pas dire quelle marque c est.
mon arbre a came a une petite particularité c est qu il est en deux parties c est a dire un came fixe au pignon et une autre mobile comme ca je peux faire tourner le moteur dans les deux sens bien sur en recalant la distribution et l allumage
c est l idée de louis35 de faire tourner son bernard a l envers qui ma donnée cette idée la aussi

voila ca donne ca
nouveau projet,nouveau moteur "qui tourne" Dscf1840
nouveau projet,nouveau moteur "qui tourne" Dscf1839

la suite demain

bonne journee
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptyJeu 03 Nov 2016, 17:51

bonsoir

n ayant pas pu continuer la distribution aujourd hui a cause d un bout de tube qu il me manque j ai quand meme continuer les travaux en commencant le socle du moteur tout en mecano soudé comme d habitude tout est a finir de souder et ensuite ca sera enduit afin de cacher les defaux eventuels qu il y aura surement que ca serait pas étonnant enfin bref ca donne ca
nouveau projet,nouveau moteur "qui tourne" Dscf1812
nouveau projet,nouveau moteur "qui tourne" Dscf1811
nouveau projet,nouveau moteur "qui tourne" Dscf1810

voila la suite demain

bonne soiree
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptyMar 08 Nov 2016, 18:08

bonsoir

j ai repris les travaux en attaquant le cylindre enfin plutot l enveloppe extérieure dans un tube qui fait 80 mm de diametre et décoleté en haut afin de le rendre plus joli et moins volumineux
nouveau projet,nouveau moteur "qui tourne" Dscf1814
creusé pour augmenter mon volume d eau et aussi afin de le rendre moins lourd
nouveau projet,nouveau moteur "qui tourne" Dscf1813
voila et j ai commander ce tube dans le quel j ai pas grand chose a faire juste aléser de 50 a 51,3 mm pour le piston
http://www.rc-machines.com/fr/matriel/acier/acier-rond/tubes-cylindriques/tube-pour-cylindre-st52-intrieur-roder-o-50-65-x-155-mm
le tout etant en acier ca tombe bien car je risque surement de percer et tarauder entre les deux tubes pour la fixation de la culasse car je ne tiens pas a faire un cylindre borgne j ai deja tenter l experience j ai rien fais de bien donc en deux parties tout ca


bonne soiree

Revenir en haut Aller en bas
vlrd56

vlrd56


Masculin Nombre de messages : 487
Age : 63
Localisation : Montreuil
Date d'inscription : 14/12/2010

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: Re: nouveau projet,nouveau moteur "qui tourne"   nouveau projet,nouveau moteur "qui tourne" EmptyMar 08 Nov 2016, 18:39

Bonjour,on a envie de te féliciter à chaque post mais je me retiens pour ne pas polluer ton sujet.
c'est impressionnant
Revenir en haut Aller en bas
fivet

fivet


Masculin Nombre de messages : 1813
Age : 49
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: nouveau projet,nouveau moteur   nouveau projet,nouveau moteur "qui tourne" EmptyMar 08 Nov 2016, 18:45

bonsoir vlrd

il y a pas de soucis bien au contraire ca fait plaisir de parler de tout ca bounce bounce
j esayes de faire ce que je peux avec ce que j ai comme ferraille c est pas toujours evident mais on y arrive quand meme:cheers:

et toi que fais tu de beau comme renovations ou constructions?

bonne soiree
Revenir en haut Aller en bas
Contenu sponsorisé





nouveau projet,nouveau moteur "qui tourne" Empty
MessageSujet: Re: nouveau projet,nouveau moteur "qui tourne"   nouveau projet,nouveau moteur "qui tourne" Empty

Revenir en haut Aller en bas

nouveau projet,nouveau moteur "qui tourne"
Revenir en haut
Page 1 sur 8Aller à la page : 1, 2, 3, 4, 5, 6, 7, 8  Suivant
 Sujets similaires
-
» Nouveau projet moteur IHC Deering 6 HP
» nouveau projet
» Nouveau projet : PP125
» Un nouveau Soberfon sauvé et en projet de restauration
»  moteur d 1 ; ca y est ca tourne.

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tracteurs et Motoculteurs d'Antan :: MOTEURS FIXES :: Mécanique - Technique - Problème-
Sauter vers:
