MessageSujet: Moteur winterthur    Moteur winterthur  EmptyDim 29 Avr 2018, 19:31

Bonjour a tous , depuis quelques semaines,voir mois , je refais un moteur winterthur de 1934 diesel. Pas beaucoup d’informations sur ce moteur hors mis des doc de mise en routes données par oliv31 et tonton François merci a eux, mais plus vielles que ce moteur.
Ce moteur fait 5 cv ? Un volant de 1,50 m , cylindrée de 200 mm et une course de 300 mm, pompe injection bosch , injecteur, bougie de préchauffage. Ce moteur paraissait en bon état apparent , mais les differentes manipulations de stockage sans mise en routes ces 50 dernières années ont laissé quelques surprises.
Les photos de la découverte .
A +

Moteur winterthur  Img_3311
Moteur winterthur  Img_3312
Moteur winterthur  Img_3310
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PIJO3007

PIJO3007

Masculin Nombre de messages : 10086
Age : 64
Localisation : Banlieue NIMES
Date d'inscription : 01/01/2008

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyDim 29 Avr 2018, 19:58

Bonjour
Il est magnifique ! Moteur winterthur  287628

bonne restauration ! cheers

a+
JP
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/
louis35

louis35

Masculin Nombre de messages : 523
Age : 69
Localisation : Bretagne
Date d'inscription : 24/02/2009

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyLun 30 Avr 2018, 10:13

Bonjour à tous

Un beau moteur que ce winterthur !!
Oliv  qu'entends-tu par quelques surprises?
5 cv me paraissent bien maigres vu la corpulence du bestiau
Bonne restauration!!
@+ Louis
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliv162



Masculin Nombre de messages : 96
Age : 46
Localisation : charente
Date d'inscription : 26/08/2011

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyLun 30 Avr 2018, 22:26

Bonsoir, voici quelques photos supplémentaires du moteur en déplacement vers son nouveau domicile. La un des premiers problèmes pour les futurs déplacement sur les fêtes.
A plus olive
Moteur winterthur  Dsc_0313
BonMoteur winterthur  Dsc_0310
Moteur winterthur  Dsc_0311
[url=https://servimg.com/view/16904611/76]Moteur winterthur  Dsc_0312[/url
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliv162



Masculin Nombre de messages : 96
Age : 46
Localisation : charente
Date d'inscription : 26/08/2011

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyMar 01 Mai 2018, 14:54

Bonjour à vous, pour donner suite a l’évolution du projet , j’ai survolé quelques avaries avant le lavage obligatoire. Pour répondre sur la puissance, oui je suis moi même surpris, mais je me suis basé sur les données d’un tableau fourni par olivier31, puis par rapport à son moteur qui développe 8 cv pour un volant de 1,65m. Leurs expériences est un bon support même si les moteur ne son pas les mêmes.
J’ai trouvé plusieurs références avec le chiffres 5 de graver a côté.
La pompe à injection est bloquée
Les deux soupapes également
La pompe à huile a subit le gel
Le moteur a dû tomber lors des différents démontages basculeurs de soupape d’admission tordu et ressouder.
Moteur winterthur  Img_3510
Moteur winterthur  Img_3511
Moteur winterthur  Img_3911
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliv162



Masculin Nombre de messages : 96
Age : 46
Localisation : charente
Date d'inscription : 26/08/2011

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyJeu 03 Mai 2018, 08:20

Salut,pour gagner du poids sur l’ensemble je vais faire découper, plutôt ajouré mon support moteur qui pèse a lui tout seul 595 kg. Il faut dire qu’ils avaient vu costaud les anciens.
Le dessus en 4 cm et les côtés en 3,2cm
A+
Moteur winterthur  Img_3710
Moteur winterthur  Img_3711
Moteur winterthur  Img_3712
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliv162



Masculin Nombre de messages : 96
Age : 46
Localisation : charente
Date d'inscription : 26/08/2011

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyJeu 03 Mai 2018, 21:33

Bonsoir, j’aurai Besoin de votre avis voir vos conseils !
Les bagues de lubrification des paliers de vilebrequin étant cassées, je n’ais retrouver qu’un petit morceau dans le fond de la réserve d’huile. Je viens de refaire faire deux bagues en fonte, mais je ne sais pas comment faire la coupe et la jonction pour pouvoir les mettre en place après remontage du vilebrequin.
Auriez-vous une idée d’un montage assez simple ?
Merci d’avance olive
Moteur winterthur  Img_4110
Moteur winterthur  Img_4010
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliv162



Masculin Nombre de messages : 96
Age : 46
Localisation : charente
Date d'inscription : 26/08/2011

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyMer 09 Mai 2018, 21:03

Moteur winterthur  Img_4111
Moteur winterthur  Img_4112
Bonsoir a tous, sans réponse a mon interrogation sur le moyen de couper et raccorder mes bagues de lubrification, je viens d’en faire une a ma manière, j’aimerais Votre avis pour la deuxième. Avant de la couper, j’ai fais un méplat puis une pièce de jonction que j’ai percé et taraudé en diamètre 4 mm (un peu gros).
Quand pensez-vous ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliv162



Masculin Nombre de messages : 96
Age : 46
Localisation : charente
Date d'inscription : 26/08/2011

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyVen 11 Mai 2018, 13:43

Salut a tous ,je profite du viaduc pour bricoler au moteur . Aujourd hui c’est le tour du larmier qui avait subis les assauts du temps .Avec l’aide d’un forumeux j’ai pu déterminer la forme et les points de fixation. Une plaque d’aluminium de 25mm un petit coup de lasers, un coup de tour , un peu de patience, ce qui me manque et le larmier prend sa place.
Moteur winterthur  Img_4113
Moteur winterthur  Img_4114
Moteur winterthur  Img_4115
Moteur winterthur  Img_4011
Moteur winterthur  Img_4012
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
olivier31

olivier31

Masculin Nombre de messages : 2444
Age : 37
Localisation : haute garonne et seine maritime
Date d'inscription : 05/11/2006

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyDim 13 Mai 2018, 11:42

Bonjour,

Pour les bagues de graissage il y a le tutoriel de Jean:

http://mototracteurs.forumactif.com/t8155p15-japy-13-e-9-ch?highlight=japy+9+ch

De mémoire, les bagues sont de cette conception sur mon moteur.

Olivier
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliv162



Masculin Nombre de messages : 96
Age : 46
Localisation : charente
Date d'inscription : 26/08/2011

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyDim 13 Mai 2018, 21:35

Bonsoir, en effet le post de Jean est très intéressant, mais mon morceau de bague est bien en fonte et je me suis quand même un peu inspiré de lui, car à y regarder de plus Prêt on voit ça.
Moteur winterthur  Img_4116

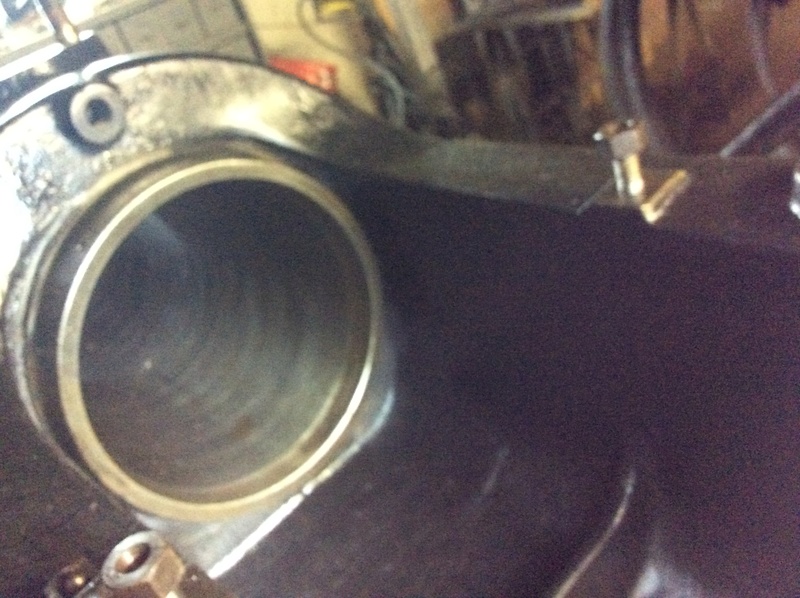

Le cylindre a été nettoyé, pas trop de problème, pas d’ovalisation exessive, ce moteur a passé plus de temps a attendre qu’a travailler. Je ne sais pas en combien d’heures un segment s’use, seule le premier présente 1mm de faux rond. Le symbole figure sur le segment donc d’origine
A+
Moteur winterthur  Img_3912
Moteur winterthur  Img_4117
Moteur winterthur  Img_4118
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliv162



Masculin Nombre de messages : 96
Age : 46
Localisation : charente
Date d'inscription : 26/08/2011

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptySam 19 Mai 2018, 10:18

Bonjour a tous, après le cylindre c’est au tour du piston. A la sortie de ce dernier un segment est tombé en morceau et le premier présente une usure de plus d’un mm.le piston est en état, les gorges très calaminées, mais pas d’usure. Les segments sont bloqués en rotation et la coupe est de type recroisement de 10 mm. Il n’y a pas de jeu en tête n’y en queue de bielle, les coussinets avaient probablement étés refaits dans le passé.
La lubrification côté vilebrequin est assurée par le larmier précédemment refait et l’axe de la tête du piston par un réceptacle via une canalisation interne. Le tout alimenté par la pompe a huile .A+ olive
Moteur winterthur  Img_3913
Moteur winterthur  Img_3914
Moteur winterthur  Img_4119
Moteur winterthur  Img_4120
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliv162



Masculin Nombre de messages : 96
Age : 46
Localisation : charente
Date d'inscription : 26/08/2011

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyLun 21 Mai 2018, 20:07

Salut à tous, aujourd’hui rééquipement du piston en segments, un amis ma tourné des segments dans des disques de frein, fallait y pensé !!! Me resté la coupe a faire , donc j’ai ressorti les limes du tiroir.
A + olive
Moteur winterthur  Img_4121
Moteur winterthur  Img_4122
Moteur winterthur  Img_4123
Moteur winterthur  Img_4210
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliv162



Masculin Nombre de messages : 96
Age : 46
Localisation : charente
Date d'inscription : 26/08/2011

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyVen 25 Mai 2018, 21:49

Bonsoir a tous, la suite passe par le nettoyage de la pompe a huile , le changement des tubes de niveaux, la répartition des tuyaux.
Moteur winterthur  Img_4134
Moteur winterthur  Img_4135
Moteur winterthur  Img_4136


Olivier, j'ai redressé tes photos qui étaient à l'envers.
F.


Dernière édition par oliv162 le Mar 29 Mai 2018, 20:35, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliv162



Masculin Nombre de messages : 96
Age : 46
Localisation : charente
Date d'inscription : 26/08/2011

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptySam 26 Mai 2018, 21:36

Salut, les blessures du passé retrouve un aspect plus conforme,demain ce sera l’injection.
A+ olive
Moteur winterthur  Img_3915
Moteur winterthur  Img_4127
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliv162



Masculin Nombre de messages : 96
Age : 46
Localisation : charente
Date d'inscription : 26/08/2011

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyLun 28 Mai 2018, 21:41

Bonjour, le contrôle de l’injection à commencer par la pompe bloquée, rien de grave le jonc de retenue cassé en trois. L’injecteur collé donnera vite une belle brume. Le plus compliqué a été de déboucher la buse d’injection intermédiaire. Elle a eu droit a un bain d’électrolyse a trois reprises sans un résultat satisfaisant, il a eu droit également a un bain d’ultrasons qui lui a réouvert le trou .
A+olive

Moteur winterthur  Img_4132

Moteur winterthur  Img_4129
Moteur winterthur  Img_4130
Moteur winterthur  Img_4131


Dernière édition par oliv162 le Mar 29 Mai 2018, 20:22, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Didier32

Didier32

Masculin Nombre de messages : 421
Age : 58
Localisation : GERS 32
Date d'inscription : 02/03/2009

Moteur winterthur  Empty
MessageSujet: Moteur winterthur   Moteur winterthur  EmptyLun 28 Mai 2018, 22:08

Bonsoir. Ta restauration est superbe et en très bonne voie. A la cadence ou tu fonctionne, tu devrais bientôt nous mettre une petite vidéo du démarrage. Continue sur ta lancée et bon courage pour la suite des travaux.
Didier.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
françois85

françois85

Masculin Nombre de messages : 5121
Age : 73
Localisation : vendée
Date d'inscription : 14/12/2006

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyMar 29 Mai 2018, 02:12

Bonsoir Olivier
Pour mettre des photos à la bonne taille, va voir là :
http://mototracteurs.forumactif.com/t54185-moteur-petter-semi-diesel
Regarde les nouvelles règles pour Servimg données par PIJO3007.

Bonne nuit
François
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliv162



Masculin Nombre de messages : 96
Age : 46
Localisation : charente
Date d'inscription : 26/08/2011

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyMar 29 Mai 2018, 19:49

Bonjour , merci Didier ça fait plaisir que cela te plaise, le moteur est de conception assez simple mais tout est lourd ,il ne reste plus que le vilebrequin à remonter pour les premiers essais.pour cela il faudra que le support soit pret , j’y travail ce sera le prochain poste fin de semaine.
Pour François,oui en effet j’ai des problèmes depuis la modif, j’ai pourtant bien sélectionné le 800 pixel , mais les photos son soit a l’envers soit pas a la bonne dimension.J’utilise un ipad j’esper Que ce n’est pas la cause car très pratique.
A+ olive
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliv162



Masculin Nombre de messages : 96
Age : 46
Localisation : charente
Date d'inscription : 26/08/2011

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyDim 03 Juin 2018, 18:59

Bonsoir a tous , beaucoup d’orages alors on bricole, le socle du moteur a subi une cure d’amaigrissement qui lui va pas trop mal.
J’ai trouvé une berce pour mon Iveco qui me servira de châssis.
A+olive


Dernière édition par oliv162 le Mer 06 Juin 2018, 19:48, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31

Michel31

Masculin Nombre de messages : 6067
Age : 70
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyDim 03 Juin 2018, 19:17

Bonjour Olive.
Je crois qu'il y a un problème d'orientation des photos !

Moteur winterthur  Img_3710

Moteur winterthur  Img_4210

Moteur winterthur  Img_4211

Un petit conseil : à la fin de la rédaction de ton message, fais "Prévisualiser" avant de faire "Envoyer".
Ceci te permettra de vérifier que tout va bien.

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliv162



Masculin Nombre de messages : 96
Age : 46
Localisation : charente
Date d'inscription : 26/08/2011

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyDim 03 Juin 2018, 20:50

Bonsoir MICHEL, bizarre je les vois dans le bon sens et je contrôle a chaque fois depuis la modif, car au moment du transfere la petit vignette du lien change de sens.????
La tablette est un super outil, mais pour l’envoi de photos leurs sens est souvent inversé.
A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31

Michel31

Masculin Nombre de messages : 6067
Age : 70
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyLun 04 Juin 2018, 09:06

Bonjour Olive.

Je ne peux pas t'aider pour ta tablette car je n'en utilise pas.
Désolé !

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
oliv162



Masculin Nombre de messages : 96
Age : 46
Localisation : charente
Date d'inscription : 26/08/2011

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyMar 05 Juin 2018, 21:55

Bonsoir, ce week-end le projet avance encore un peu, la berce qui va servir de support a été récupérée. Premier essai pour l’emplacement du moteur.
Moteur winterthur  Img_4213
Moteur winterthur  Img_4214
Moteur winterthur  Img_4215
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PIJO3007

PIJO3007

Masculin Nombre de messages : 10086
Age : 64
Localisation : Banlieue NIMES
Date d'inscription : 01/01/2008

Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  EmptyMer 06 Juin 2018, 08:26

Bonjour
Tu devrais essayer de retourner ta tablette pour prendre les photos....
Ou bien tu utilises PAINT pour les retourner et les enregistrer sous un autre nom ce qui créé un nouveau fichier.

A+
JP
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/
Contenu sponsorisé




Moteur winterthur  Empty
MessageSujet: Re: Moteur winterthur    Moteur winterthur  Empty

Revenir en haut Aller en bas

Moteur winterthur
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» batterie pour moteur electrique
» Pièces moteur Perkins
» piéces détaché pour moteur indénor
» Moteur électrique et sondeur
» Dépose moteur C4

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tracteurs et Motoculteurs d'Antan :: MOTEURS FIXES :: Mécanique - Technique - Problème-
Sauter vers:
