Silencieux "américain"

Bonjour,
Je désire fabriquer un silencieux "américain" pour mon Japy 12E type I.
J'ai trouvé ceci, certainement d'origine puisque  tiré du livre de François Barral:



On voit une plaque percée.
Du côté de l'avant (la sortie), on peut supposer qu'elle est maintenue en butée arrière par un ressort. A voir...

Mais derrière? Y a t-il d'autres chicanes, ou rien?
Les trous débouchent-t-ils sur des tubes? On peut tout imaginer.
Si quelqu'un a une idée...

Merci
Michel

Bonsoir Michel

Je vois que tu as de très saines lectures !
Oui, ce pot est appelé "silencieux américain" (voir Tome VII, page 117) Il est en 3 parties, les chicanes sont les trous percés dans la partie intermédiaire. Il n'y a pas besoin de ressort, les deux parties externes sont maintenues par les trois boulons et elles enserrent la partie médiane, celle avec les trous. C'est tout simple.

Bonne fabrication.

François

Bonjour François,

Forcément que j'ai de saines lectures, puisque je fais référence au Maestro des moteurs fixes!
Donc la "plaque" trouée serait-elle solidaire de la partie intermédiaire (l'anneau)? Soudée ou en fonte moulée, je suppose.
Et ces 12 rondelles collées sur la plaque, as-tu une idée de ce que c'est?

A plus tard,
Michel

Bonjour Michel

Je pense que les trois parties de ce silencieux sont venues de fonderie, Il n'est donc pas question de rondelles sur la partie intermédiaire qui doit s'encastrer entre les deux autres. Si tu le fais en mécano-soudé, tu peux effectivement souder des rondelles pour faire une surépaisseur au niveau des trous.

Bon mercredi

François

Merci François,
Tout s'éclaircit.
Par contre, je ne comprends pas bien le but de ces surépaisseurs.

Quoi qu'il en soit, ce petit moteur (type I) n'a pas besoin d'atténuer son bruit d'échappement; après tout, la fonction principale de ce silencieux sera de dévier le jet.
Le tout est qu'il ait l'aspect du silencieux d'origine.

A bientôt
Michel

Bonjour,

Voilà, c'est fait.

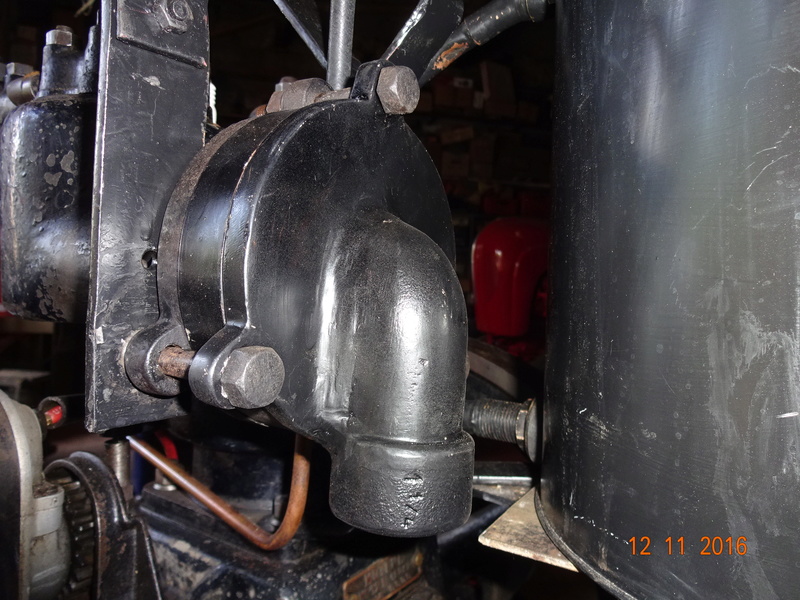

L'aspect est similaire.
Bon, de loin seulement, je le concède.



Les chicanes intérieures sont une plaque en fer épais percée, soudée à l'anneau. rien d'autre.
Je n'ai pas mis les rondelles car je n'en connais pas le but.



Pour info, ce silencieux n'a de silencieux que le nom...
Le bruit est différend (ça ne pète plus, ça cogne) mais aussi fort!

A bientôt
Michel
