MessageSujet: Restauration pompe à chapelets   Dim 26 Juin 2011, 11:30

Bonjour à tous,

Cela fait plusieurs années que j'ai en tête de restaurer cette pompe qui doit dater d'avant guerre :

Le constructeur : COMY-GARNIER. Le lieu est plus difficile à déchiffrer sous les couches de peintures : Chateauneuf (Loiret)

Elle a été arrêtée il y a vingt ans car les maillons commençaient à être usés et on a eu peur qu'elle tombe au fond du puits. Mais son bruit me manque et surtout son utilité.
Il y a une dizaine d'année, j'ai vidangé le puits, je l'ai nettoyée et j'ai tout sorti : chaîne, tube inférieur avec son entonnoir. J'avais fait des recherches au près d'un bon quincailler local en semi retraite qui ne trouvait que rarement les pièces en caoutchouc, et encore d'occasion dans les vide-greniers.

Mais l'espoir est revenu avec la découverte de cette entreprise : POMPES GRILLOT à Avignon (84). Notamment avec les pièces de rechange de cette page : POMPES A MAIN - PIECES DETACHEES POMPE A EAU

Je vais la contacter et lui transmettre un dossier (photos + plan avec dimensions). Une première estimation m'emmène à 440 € environ sans la chaîne et en récupérant la descente en tube laiton. Aie ! Mais bon quand on aime ...

L'entonnoir :

Un reste de bride - raccord avec son joint que j'ai retrouvé dans une concrétion. De mémoire cela devait être le raccord entre les 2 tuyaux laiton de la descente :

La chaîne (13 m) avec les 9 obturateurs :

Détail des caoutchoucs obturateurs et de leur usure :

Détail d'un raccord :

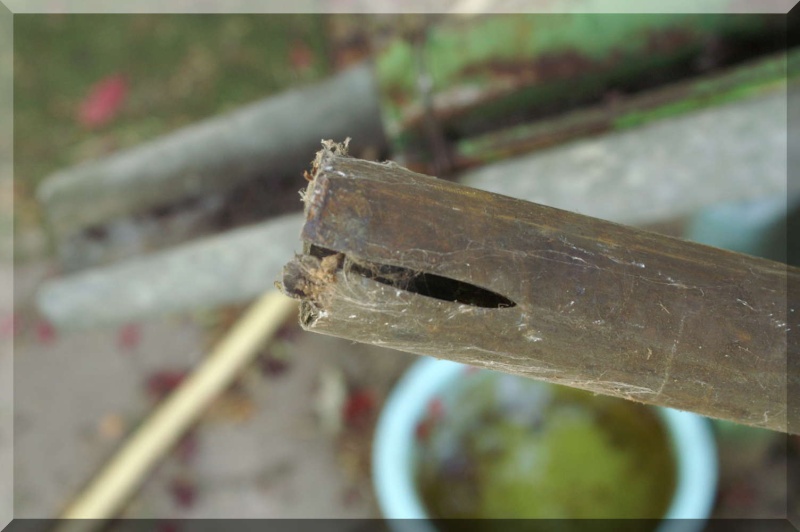

Détail des extrémités de la tubulure laiton :




Bon voila mais je ne sais plus trop où j'en suis avec tout ce "reportage" Wink Ah si quelques questions en vrac :
  • Connaissez vous cette entreprise, car in n'y a pas foule sur le marché, c'est même la seule à première vue.
  • En connaîtriez vous une autre ?
  • J'aurais peu être besoin de conseils pour la suite des opérations et en fonction de la réponse de l'entreprise.



@+
Pascal.



Dernière édition par pascal50 le Dim 10 Juil 2011, 14:44, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal50

avatar

Masculin Nombre de messages : 775
Age : 59
Localisation : La Flèche (72)
Date d'inscription : 24/08/2010

MessageSujet: Re: Restauration pompe à chapelets   Ven 08 Juil 2011, 12:47

Bonjour à tous,

Mes recherches continuent ... Je suis en contact avec l'entreprise Avignonnaise et je prépare ma commande.

Mon soucis c'est la descente : je voudrais récupérer celle qui existe (en laiton, D int = 40, épaisseur = 1). Elle est en 2 parties :
  • Un premier tube qui part de la bride sous la pompe L = 3360, qui traverse la dalle et descend à -2780 de la surface
  • Un second tube de L=2250, qui doit être raccordé à ce premier tube pour descendre à -5030. A la fin de celui ci on monte l'entonnoir.


Il faut que ma jonction intermédiaire entre les 2 tubes
  • soit étanche
  • ne soit pas abrasive pour les obturateurs en caoutchouc


Voici une photo de l'entonnoir et d'une bride :

Il manque une photo du joint de bride que le fournisseur ne m'a pas envoyé.

Les assemblages sont à base de bouts fendus, de collets rapportés :







Je ne sais pas trop s'il faut que je mette les collets rapportés en intérieur ou en extérieur en fonction du sens de circulation des caoutchoucs (entrant ou sortant de l'embout).
Les collets rapportés semblent soudées à l'étain (ou au plomb, car c'est friable ?)

Pascal.












Dernière édition par pascal50 le Dim 10 Juil 2011, 14:44, édité 4 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
chenillard77
Admin
avatar

Masculin Nombre de messages : 10080
Age : 42
Localisation : seine et marne nord
Date d'inscription : 02/09/2005

MessageSujet: Re: Restauration pompe à chapelets   Ven 08 Juil 2011, 13:41

salut pascal, là je ne pourrais pas trop t'aiguiller car je ne connais pas les pompes a chapelet, en tous cas leur montage a l'origine. en revanche, contacte djodjo directement, lui aussi se penche sur ces pompes, lui aussi veut en remettre une en fonction.

si tu veux faire un montage avec moins de soucis de raccordement, personellement j'aurais mis un tube inox d'un seul morceau. mais si c'est pour remettre vraiment a l'origine, evidement il faut du laiton. je pense que c'est soudé a l'etain, et non pas au plomb.

a+, marc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal50

avatar

Masculin Nombre de messages : 775
Age : 59
Localisation : La Flèche (72)
Date d'inscription : 24/08/2010

MessageSujet: Re: Restauration pompe à chapelets   Ven 08 Juil 2011, 14:06

Bonjour Marc,

chenillard77 a écrit:
personnellement j'aurais mis un tube inox d'un seul morceau.

On m'a aiguillé sur cette option : il parait que les tubes existent en 6 m . Par contre je ne sais pas si ça existe en 40 mm intérieur.
Après pour moi se posera le problème des collets battus. Il faut que je trouve un chaudronnier dans la région et que je trimballe le tube. Rien d'insurmontable ...

Mais le soucis principal sera d'enquiller par dessous la dalle de la pompe le tube. Et là je pense que ça ne passe pas. Il faudrait pour cela que je soulève la dalle avec la pompe pour passer le tube par dessous.

chenillard77 a écrit:
contacte djodjo directement, lui aussi se penche sur ces pompes
Je vais lui envoyé un message privé alors.

Voici un relevé des cotes (attention ce n'est pas à l'échelle, le fond du puits est trompeur, j'ai moins de place que cela laisse supposer) :

Merci pour le soutien. Et toute aide est précieuse. Comme je ne suis pas un pro, c'est un peu prise de tête pour moi. L'entreprise est loin et les pièces sont chères. Donc je prends des précautions.

Pascal.

EDIT : je vois une connerie dans ma cotation : je modifie ...FAIT


Dernière édition par pascal50 le Dim 10 Juil 2011, 14:43, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
chenillard77
Admin
avatar

Masculin Nombre de messages : 10080
Age : 42
Localisation : seine et marne nord
Date d'inscription : 02/09/2005

MessageSujet: Re: Restauration pompe à chapelets   Ven 08 Juil 2011, 15:19

pascal,

dans mes catalogue de tube sans soudure inox, il y a du diametre exterieur 42.4 epaisseur 1.6, ou du diametre 43 x1.5.
dans ton cas le second serait le mieux, mais les catalogues sont parfois très loin de ce qui peux réellement s'obtenir.
compte certainement du 80€ HT !
en laiton, il existe aussi du diametre 42 epaisseur 1mm. faut voir en quelle longueur c'est possible de l'avoir? mais c'est aussi honnereux, et plus fragile que l'inox.

tube cuivre diametre 42 en 1 mm d'epais, existe en longueur de 5m, ou bien diametre 45 x 2.5mm.

tout cela fait donc environ 40mm de diametre interieur, reste a trouver un fournisseur par chez toi.

fournisseur : ets TESTAS
94015 creteil / 44800 st herblain

tu peux essayer descours et cabaud, PUM, KDI, et bien d'autres encore.

a+, marc

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal50

avatar

Masculin Nombre de messages : 775
Age : 59
Localisation : La Flèche (72)
Date d'inscription : 24/08/2010

MessageSujet: Re: Restauration pompe à chapelets   Dim 10 Juil 2011, 14:42

Bonjour à tous,
Merci à Marc et Georges (djodjo) pour tous les renseignements fournis.
Je continue les recherches. djodjo m'a fourni une adresse : CCL Castres. Je n'ai pas trouvé sur leur catalogue en ligne mais ils doivent travailler avec la fonderie Gillet. Je leur téléphonerai Lundi.
J'en ai trouvé une autre : Quincaillerie Pinel à Lavaur (Tarn)
Enfin les pompes Grillot à Avignon.

On dirait qu'en ce domaine, que le sud a mieux su préserver son patrimoine ?

Pascal.

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal50

avatar

Masculin Nombre de messages : 775
Age : 59
Localisation : La Flèche (72)
Date d'inscription : 24/08/2010

MessageSujet: Re: Restauration pompe à chapelets   Ven 22 Juil 2011, 22:14

Bonsoir à tous,
La commande est partie ...
Bon maintenant finie la rigolade avec les giboulées de Juillet. Un peu de sécheresse pour moins patauger au fond du puits sera bienvenue Wink

Pascal.


Dernière édition par pascal50 le Mar 16 Aoû 2011, 22:36, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Simar 83

avatar

Masculin Nombre de messages : 3864
Age : 64
Localisation : Hyères
Date d'inscription : 06/01/2007

MessageSujet: Re: Restauration pompe à chapelets   Ven 22 Juil 2011, 22:35

Salut Pascal
C'est une restau très originale que tu nous fais, je vais suivre ça de près, Djodjo est un spécialiste de l'insolite.

Amicalement
Thierry
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ELIZA81



Féminin Nombre de messages : 4
Age : 58
Localisation : ALBI
Date d'inscription : 29/12/2015

MessageSujet: RESTAURATION POMPE A CHAPELETS   Mar 29 Déc 2015, 12:33

Bonjour Pascal,

Cette pompe fonctionne t'elle aujourd'hui? lol!
Bonne journée

Eliza flower
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mic72

avatar

Masculin Nombre de messages : 380
Age : 69
Localisation : 72 Le Mans
Date d'inscription : 09/03/2008

MessageSujet: Re: Restauration pompe à chapelets   Mar 29 Déc 2015, 14:26

Bonjour Eliza,

Pascal ne te donnera pas de réponse, il est décédé au mois d'octobre dernier

http://mototracteurs.forumactif.com/t45664-pascal50?highlight=deces+pascal50

Bonne fête de fin d'année
A+
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ELIZA81



Féminin Nombre de messages : 4
Age : 58
Localisation : ALBI
Date d'inscription : 29/12/2015

MessageSujet: Re: Restauration pompe à chapelets   Mar 29 Déc 2015, 19:56

Je savais pas, merci , étant nouvelle, j'avais pas fait trop attention aux autres messages....
Surtout que celui qui m'intéressait concernait un de ses messages, sur la chaîne, pour le puits...Je vais pouvoir d'ici le Printemps, aller à Lavaur dans une quincaillerie citée sur ce site,chercher le nécessaire, car tous les caoutchoucs sont très vieux..
Bonne soirée

Bonne fêtes de fin d'année
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
chenillard77
Admin
avatar

Masculin Nombre de messages : 10080
Age : 42
Localisation : seine et marne nord
Date d'inscription : 02/09/2005

MessageSujet: Re: Restauration pompe à chapelets   Mar 29 Déc 2015, 20:05

bonsoir Eliza, ce serait bien que tu nous tienne au courant de ta restauration, sur ce post par exemple, cela continuera un peu l'œuvre de pascal.

a bientôt,

marc
