shéma électrique holder AM2 AG3

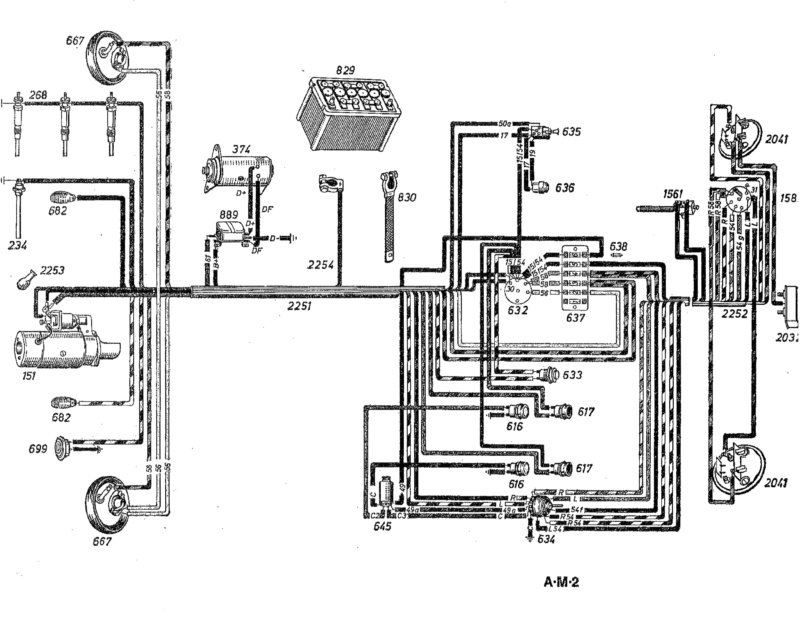

bonjour à tous, je suis actuellement en train de restaurer un holder AM2 mais je suis bloquer à l'étape du shéma électrique, j'ai su faire le basique (phare, gyropgare, alternateur, démarreur) mais il me reste la partie clignotant. j'avais trouvé un shéma sur internet mais celui-ci est de mauvaise qualité donc je ne vois pas les numéro et les lettres par rapport à la couleur du cable (pièce jointe)
donc si quelqu'un a le detail de cette partie en bonne qualité ou saurai me détaillé ça m'aiderai beaucoup
la référence de mon commutateur de clignotant est bosch 0341 301 001
merci à tous

Bonsoir à tous,

@adrien599, ça devrait t'aider ...


Bonne fin de soirée

:)Bonjour à tous , salut Apprenti-STAUB et adrien599 ,


La mème chose , un peu retravaillée , mais la différence n'est pas flagrante ......









Bon , avec les trois , tu devrais réussir à t'en sortir


Tiens nous au jus !!!!!!


Amicalement A + Dédé

Bonjour à tous,

salut Dédé

J'ai zoomé un peu




Bonne fin de journée

Super!!!!!


J'ai bien éssayé aussi , mais vu que j'ai changé d'ordi ( il était de 2003 et XP commence à se faire vraiment vieux .... )bon nombre de mes logiciels d'avant ne sont plus compatibles , je ne maitrise pas encore bien ...... il y a une sacrée différence entre windows11 et XP



Amicalement A + Dédé

Bonjour Adrien, bonjour a tous

Le problème son souvent les feux a 2 compartiment combiner frein/clignotants. Soit on remonte un feux a 3 compartiment ou on sépare les feux de frein et on les montes en auxiliaires.
Ou alors il faudra une centrale clignotante spéciale qui coûte un bras et demi qui coupe le coté droit ou gauche si on actionnes le clignotant. Car a ce moment le feux du frein devient le clignotant. Mais attention ! Du moment ou on attelle une remorque avec des feux a 3 compartiments les calamités recommencent.



Voici quelques croquis :

OU:


Bonne journée, a+
Peter
