 Rénovation Holder A 21 S

Aller en bas
+6
Fanch-c
Taz33
Daddy54
JRémi
onill
andebu
10 participants
Aller à la page : Précédent  1, 2, 3, 4, 5, 6
AuteurMessage
andebu




Masculin Nombre de messages : 96
Age : 58
Localisation : 31
Date d'inscription : 23/03/2020

holder - Rénovation Holder A 21 S - Page 6 Empty
MessageSujet: Re: Rénovation Holder A 21 S   holder - Rénovation Holder A 21 S - Page 6 EmptyDim 18 Juil 2021, 21:55

J'ai oublié quelque chose.
j'ai aussi remis en état le boitier de direction ZF qui n'assistait plus du tout.
Le joint torique du piston était complètement aplati et n'assurait plus l'étanchéité.
Plus de joints d'origine. ATTENTION donc si vous entreprenez cette réparation.
Les joints torique sont à prendre au détail. Toiut comme les joints hydraulique d'ailleurs.
Dans un prochain post, je vous donnerai un lien qui vous dirigera vers un site web. Là, vous rentrez le diamètre fond de gorge, le diamètre du cylindre et la largeur de la gorge, le site va vous calculer la section du joint.
Je m'étais rendu chez un grand détaillant toulousain pour faire un devis. Absolument tous les joints torique qui figuraient dans le devis avaient été mal mesurés.
Il semble que ce spécialiste ne connaissait pas la méthode de mesure ni de calcul pour fournir le bon joint adapté à l'assemblage!!!!!!!!!!!!!!
J'ai toutefois rencontré un écueil avec un deux joints qui ne se trouvent pas en après-vente.
L'un deux n'a pas été remplacé et l'autre oui. Ce dernier est un joint hydraulique avec une armature métallique. Cette armature ressemble à celle que l'on trouve sur les joints spy. Si j'avais su je ne l'aurais pas démonté car il n'était pas usé.
J'ai dû monter à la place un joint hydraulique classique mais pour éviter qu'il ne se déplace axialement, j'ai du usiner une plaque qui le maintient en place. Cette dernière est maintenue en place par deux vis CHC tête fraisée.

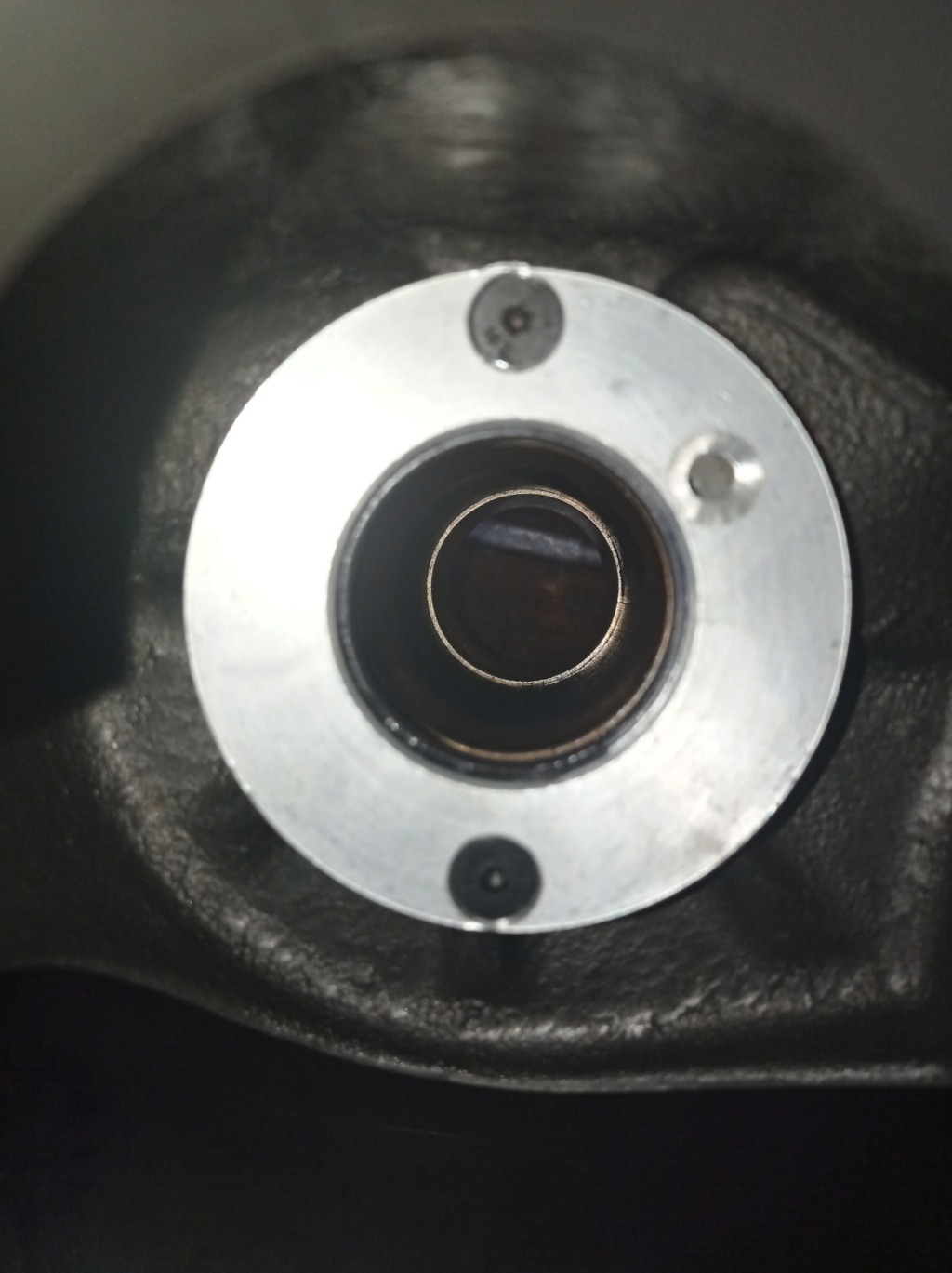

On peut voir ci-dessous la plaque de maintien du joint PU hydraulique.
Fraiseuse obligatoire pour cette opération.
Après remontage, quel régal à nouveau d'avoir une direction assistée qui fonctionne.

holder - Rénovation Holder A 21 S - Page 6 16266310

Revenir en haut Aller en bas
andebu




Masculin Nombre de messages : 96
Age : 58
Localisation : 31
Date d'inscription : 23/03/2020

holder - Rénovation Holder A 21 S - Page 6 Empty
MessageSujet: Re: Rénovation Holder A 21 S   holder - Rénovation Holder A 21 S - Page 6 EmptyDim 18 Juil 2021, 22:22

Voici l'éclaté du boitier
Pour le joint hydraulique à armature métallique, c'est l'une des 3 références, je ne ma rappelle plus laquelle. ZF 44 peut-être.
Pour l'autre joint hydraulique, celui de la colonne, c'est le diamètre extérieur qui ne se trouve plus. Toutefois si besoin impératif de le remplacer, on le trouve en diamètre extérieur plus grand. Pour cela il faut réusiner sa plaque support.
Bon ce n'est pas donné à tout le monde, il faut du matériel pour cela mais c'est faisable.
Ma pompe hydraulique de direction est un petit peu usée, (carters usés) j'avais peur qu'elle ne pousse pas suffisamment. Il n'en est rien, l'assistance est revenue, génial.
Si vous avez un souci avec ce genre de boitier, n'hésitez pas à me demander de l'aide.

PS: le joint torique qui était défaillant est le joint "ZF22"
Les deux pièces de part et d'autre du joint "ZF 22" sont des rondelles anti-extrusion en téflon.


holder - Rénovation Holder A 21 S - Page 6 Eclate10


Dernière édition par andebu le Ven 23 Juil 2021, 18:48, édité 1 fois
Revenir en haut Aller en bas
JRémi

JRémi


Nombre de messages : 1703
Date d'inscription : 03/10/2005

holder - Rénovation Holder A 21 S - Page 6 Empty
MessageSujet: Re: Rénovation Holder A 21 S   holder - Rénovation Holder A 21 S - Page 6 EmptyJeu 22 Juil 2021, 18:11

Salut Andebu

Tu as encore bien bossé!
Je ne comprends pas d'où peut venir cette différence de ressenti de puissance...

A bientôt
Revenir en haut Aller en bas
andebu




Masculin Nombre de messages : 96
Age : 58
Localisation : 31
Date d'inscription : 23/03/2020

holder - Rénovation Holder A 21 S - Page 6 Empty
MessageSujet: Re: Rénovation Holder A 21 S   holder - Rénovation Holder A 21 S - Page 6 EmptyVen 23 Juil 2021, 18:49

JRémi a écrit:
Salut Andebu

Tu as encore bien bossé!
Je ne comprends pas d'où peut venir cette différence de ressenti de puissance...

A bientôt

Bonjour jean Rémi
Merci beaucoup
Il me reste à peindre maintenant et puis les pneus à remplacer, bon ça ça attendra. No rush. Le faisceau électrique est à reprendre aussi. Il le sera après la peinture.
J'oubliais encore.
Une précision concernant le filtre à huile hydraulique, j'ai enfin trouvé la référence.
En "Bosch", la réf est: FJSJ 34 P3Z, un chiffre vient à côté mais n'est pas nécessaire pour trouver le filtre. Une autre référence compatible est: HY 9398


En adaptable, la référence chez "hifi filter" est: SN 70140.
Pour ma part, il manque tout ce qui maintient le filtre en place. Notamment une tôle emboutie et les dispositifs d'étanchéité entre le couvercle et le bloc. Tout cela est à faire aussi. Petit à petit........


holder - Rénovation Holder A 21 S - Page 6 Rzofzo10


Bonne continuation
PC
Revenir en haut Aller en bas
andebu




Masculin Nombre de messages : 96
Age : 58
Localisation : 31
Date d'inscription : 23/03/2020

holder - Rénovation Holder A 21 S - Page 6 Empty
MessageSujet: Re: Rénovation Holder A 21 S   holder - Rénovation Holder A 21 S - Page 6 EmptyVen 23 Juil 2021, 23:26

Bonsoir,
Dans un récent post, je parlais d'un site internet qui vous permet de calculer et sélectionner le bon joint torique en fonction des mesures prises sur les éléments sur lesquels l'étanchéité doit être assurée.

Le voici :

https://oringcalculator.eriksgroup.com/#

Vous trouverez un tuto que j'ai réalisé ci dessous, si vous avez des questions, n'hésitez pas.


holder - Rénovation Holder A 21 S - Page 6 Tuto_c12


holder - Rénovation Holder A 21 S - Page 6 Tuto_c11
Revenir en haut Aller en bas
JRémi

JRémi


Nombre de messages : 1703
Date d'inscription : 03/10/2005

holder - Rénovation Holder A 21 S - Page 6 Empty
MessageSujet: Re: Rénovation Holder A 21 S   holder - Rénovation Holder A 21 S - Page 6 EmptySam 24 Juil 2021, 19:06

Salut Andebu

Super pour la référence du joint: je vais aller chez mon revendeur en commander! Si tu as besoin des cotes des pièces que tu dois refabriquer, n'hésite pas!

Merci pour ce site qui est très utile quand on fait de la rénovation sans avoir de listing de pièces détachées.

A bientôt et bonnes vacances.
Revenir en haut Aller en bas
andebu




Masculin Nombre de messages : 96
Age : 58
Localisation : 31
Date d'inscription : 23/03/2020

holder - Rénovation Holder A 21 S - Page 6 Empty
MessageSujet: Re: Rénovation Holder A 21 S   holder - Rénovation Holder A 21 S - Page 6 EmptyVen 30 Juil 2021, 22:21

JRémi a écrit:
Salut Andebu

Super pour la référence du joint: je vais aller chez mon revendeur en commander! Si tu as besoin des cotes des pièces que tu dois refabriquer, n'hésite pas!

Merci pour ce site qui est très utile quand on fait de la rénovation sans avoir de listing de pièces détachées.

A bientôt et bonnes vacances.

Bonsoir Jean rémi
Tu dois vouloir parler de la réf du filtre à huile j'imagine?!!!!!!.
Merci pour ta proposition, c'est sympa.

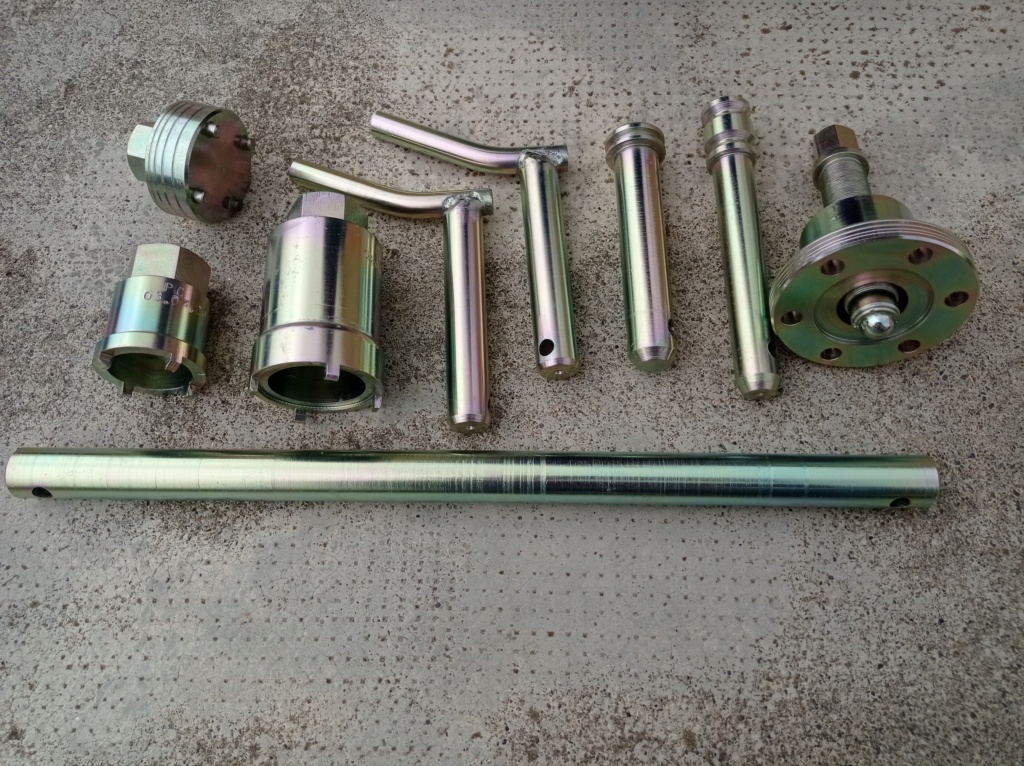

Aujourd'hui j'ai pu récupérer tous les axes et les outils que j'avais fabriqué chez l'entreprise de traitement des métaux.

En axes il y a :
-l'axe du 3eme point, (barre de poussée)
-2 axes de l'attelage AR
-l'axe de l'attelage AV
-l'axe des bras inférieurs de relevage

En outils:
-l'extracteur des tulipes de transmission,
-2 clés pour les écrous à créneaux d'arbre de boîte
-1 clé pour le bouchon du pivot d'articulation, bouchon que j'avais refabriqué et dans lequel j'avais percé 4 trous aux fins de serrage

Joli travail, au moins ça ne rouillera pas.
Bonne soirée à tout le monde
PC

holder - Rénovation Holder A 21 S - Page 6 Axes_o10
Revenir en haut Aller en bas
JRémi

JRémi


Nombre de messages : 1703
Date d'inscription : 03/10/2005

holder - Rénovation Holder A 21 S - Page 6 Empty
MessageSujet: Re: Rénovation Holder A 21 S   holder - Rénovation Holder A 21 S - Page 6 EmptySam 31 Juil 2021, 21:07

Salut Andebu

Oui, bien sûr, c'est du filtre dont je voulais parler!
C'est quoi comme dépôt sur tes outils? La surépaisseur est de combien? C'est pas gênant au niveau des filetages? On peut avoir une idée du tarif?

A bientôt
Revenir en haut Aller en bas
chenillard77
Admin
chenillard77


Masculin Nombre de messages : 12397
Age : 48
Localisation : seine et marne nord
Date d'inscription : 02/09/2005

holder - Rénovation Holder A 21 S - Page 6 Empty
MessageSujet: Re: Rénovation Holder A 21 S   holder - Rénovation Holder A 21 S - Page 6 EmptyDim 01 Aoû 2021, 08:27

Salut jr
C'est cadmié bichromaté...
C'est très fin, ça ne devrait pas poser de soucis.
On ne trouve plus beaucoup d'entreprises pour faire cela... chez moi elles ont presque toutes disparues avec le crash de moulinex dans l'Aisne... impayés et manque de boulot =banqueroute.

A+ Marc
Revenir en haut Aller en bas
andebu




Masculin Nombre de messages : 96
Age : 58
Localisation : 31
Date d'inscription : 23/03/2020

holder - Rénovation Holder A 21 S - Page 6 Empty
MessageSujet: Re: Rénovation Holder A 21 S   holder - Rénovation Holder A 21 S - Page 6 EmptyDim 01 Aoû 2021, 11:23

Bonsoir Jean Rémi

Il s'agit d'un zingage irisé.
C'est du bichromatage, mais l'entreprise m'a dit que le bichromatage d'avant n'existait plus.
Concernant l'épaisseur je ne sais pas.
La vis se visse correctement.
Pour le prix, la prise en charge coute cher, forfait de 95 euros. Le prix total est de 114 euros, pas donné mais c'est de la qualité.
Voilà,
bon dimanche
Amicalement
PC
