faire demarrer un autoporté

bonjour a tous
 sur un auto porté  'petit tracteur tondeuse 'sans aucun câblage
 j ai mis un fil  de la batterie au relais sur une borne
 sur l autre plot du relais a la batterie
  sur le petit plot du relais   je branche quoi ?
 quand je chinte le relais , il demarrre
 et j ai un fil qui sort du moteur que je mets a la masse pour stopper le moteur
 comment je peux brancher tout ça sur le neiman pour en tournant la clé il démarre et l éteindre avec cette même clé ?
 c est du chinois mais vous avez surement compris

Salut Philippe,

Passe à la maison je vais te brancher cela.
Dommage qu'il y a trop de Km entre nous!

Comme tu le dis il faut brancher les fils au contacteur à clé. Mais comment?
La difficulté est q'il y a un grand nombre de model de contacteurs.

Sur le contacteur il te faut:
--un fil qui arrive de la borne + batterie du relai de démarreur.
--un fil qui va vers la petite borne du relai de démarreur ; c'est celui là qui commande le relai quand tu mets la clé sur la position démarrage.
--le fil qui arrête le moteur se branche aussi sur le contacteur à clé
--Le contacteur doit avoir une borne qui est reliée à la masse.

Maintenant tu vas me dire:"sur quelles bornes du contacteur"
S'il te plait dis moi combien il y a de bornes et regarde s'il y a des lettres près de ces bornes (elles sont petites et il faut bien nettoyer pour les voir)
Si tu peu met une photo de l'arrière de ce contacteur.

Cet après midi je regarde les contacteurs que j'ai et je te tiens au courant pour plus d'infos

Voici un shéma, ça peu peut être t'aider.


A+

bonsoir Dom
merci
 bon j ai en partie trouvé
 par contre j ai une boite fine rectangulaire ou 2 files sortes j aune et un orange qui va sur le relais 'petite cosse'' je me demande si ce n est pas un fusible ??)
 celui du neiman au relais pour mettre en route( trouvé)
 au neiman j ai un fil noire  je vais le shunter avec celui du moteur pour l éteindre
 je ferais des photos de mon installation demain

Bonsoir a tous
Philippe c est pourtant simple  le fil bleu sur le fil bleu,le fil rouge sur le fil rouge
bon courage
Dutch

salut Dutch
 justement il n y avait pas de files  +batterie au + démarreur , - batterie a  la masse  châssis ça démarre
 je fignole  :mort de rire:pour le faire démarrer et l éteindre en restant assis sur le siège

 le plus gros du tracteur est remonté

Re BJour

La suite....  ça peut aider d'autres personnes!
J'ai trouvé un contacteur avec des repères


La borne G est à la masse;
La borne B = + batterie
La borne M = fil arrêt moteur
La borne S = Commande relai de démarreur
La borne L = + pendant la marche du moteur

Position 0 de la clé: G (masse) est en contacte avec M
Position marche:B est en contacte avec L
Position démarrage: B est en contacte avec S

Notez bien: Il t a beaucoup de models de contacteurs; ils ne sont pas tous repérés et de combinaisons différentes.

A+

merci Dom

bonsoir a tous

ou la la  Philippe je te comprend pas

tu chicane pour quelque fils

ta pas la télécommande

c'est plus tranquilous

ta juste a appuies sur le gros bouton  pour la mise en route
et le petit pour arrêter  (quant cela veut bien fonctionner  )

aller bon montage

amicalement

mimi57

sinon, il faut tirer plus fort sur la ficelle.



j'suis partis

salut
 pas de file et pas de ficelle pour le démarrer
 je l ai monté avec le bordel que j ai trouvé dans ma cabane
 il tond et va bientot ressembler a ce qu il doit être
 un auto porté de 12cv
 je ferais une photo de ce truc

salut a tous il y en plein ici et il y a le repère quand tu clique dessus
http://lautoporte.com/10-contacteurs-a-cle-tracteurs-tondeuses-autoporte

salut
 il fonctionne

3 dominos  le neiman fonctionne

bonsoir tous le monde

j'ai un petit moteur a remonter sur une petite auto portee avec un couteau de 80cm c'est un moteur de 16cv qui va recevoir son nouveau joint de culasse bientot
je vous prendrait des photos
de tous ça

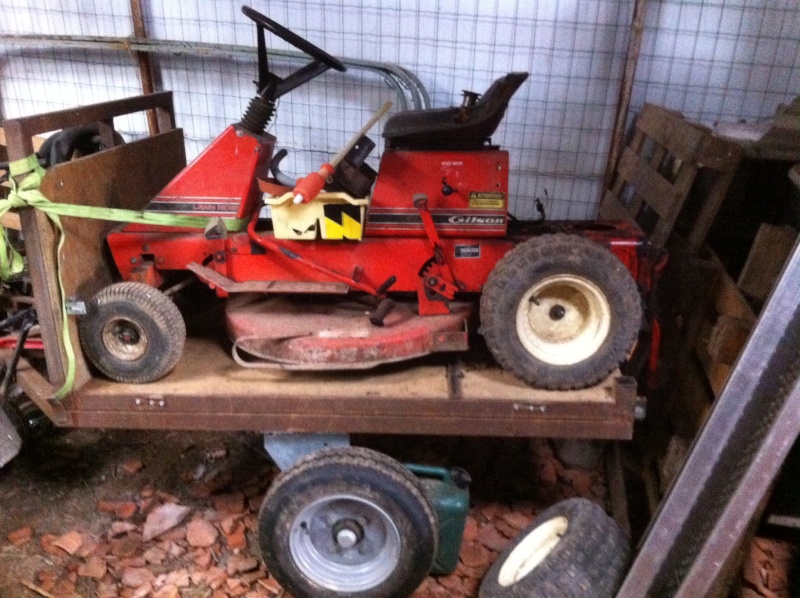

j'ai trouver quelques photos de l'autoportee en question
" />
" />

salut Aurelien
 mets tes photos en 800px format, forum merci
 je n arrive pas a les agrandir tes photos et j ai la vue basse

Salut philippe


Voilà d'autre photos

salut Aurelien
 ils sont pas mal mais les roues sont trop petites , il faut un terrain bien plat
 j ai eu un de la marque sabo comme ça

Salut
Oui philippe c'est du petit model ce sera surtout pour du depannage je lui met un moteur de 16cv dessus
