| HOLDER A21S quelques outils " fabrication maison " | |
|
+7Daddy54 mimi57 richard84 Billman JRémi HPL ROCKY-30 11 participants |
Auteur | Message |
---|
ROCKY-30
Nombre de messages : 115 Age : 58 Localisation : SABRAN GARD Date d'inscription : 28/01/2014
| Sujet: HOLDER A21S quelques outils " fabrication maison " Sam 06 Déc 2014, 19:39 | |
| Bonsoir les amis, j'espère que vs allez tous bien, et je lance un petit mot de soutien à tous qui sont touchés par le "TROP d' Eau " Comme la remise en état de mon Holder touche presque à sa fin ( grâce à beaucoup d'entre vous ), j'ai commencé à fabriquer quelques outils. je voudrais bien partager avec vs les différents étape de mon "Bricolage maison" vs -vs rappelez peut être de celui la hé bien après quelques centaine d'heures de travail; il à déjà meilleur mine. J'ai bricolé : une petite remorque, un bras de levage, une boule d'attelage, un lève palettes, et sur la base de se lève palette ,j' ai aussi une benette qui est en cours de fabrication. Ou je vs met tous dans se sujet, ou j'en fait des petite rubriques appart ???? Bonne soirée à tous à très bientôt Amicalement ROCKY-30 Ps; est ce que quelqu'un à des nouvelles de notre ami JRémi ??? | |
|
| |
HPL
Nombre de messages : 191 Age : 58 Localisation : 86 Vienne Date d'inscription : 30/10/2013
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Sam 06 Déc 2014, 20:20 | |
| Bonjour à tous
Oui, mets nous tous les outils que tu as fabriqué dans ce post. Rien qu'à voir les deux premières photos on attend vivement la suite.
A+ HPL | |
|
| |
JRémi
Nombre de messages : 1847 Date d'inscription : 03/10/2005
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Sam 06 Déc 2014, 21:00 | |
| Bonjour Rocky Je ne suis pas mort: la preuve en image avec le tracteur la semaine dernière au déchargement de fumier de cheval! A bientôt et vivement tes photos... | |
|
| |
ROCKY-30
Nombre de messages : 115 Age : 58 Localisation : SABRAN GARD Date d'inscription : 28/01/2014
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Sam 06 Déc 2014, 21:39 | |
| Bonsoir JRémy,
Merci de ta réponse rapide, je suis rassuré maintenant, bonne soirée et bon WE à bientôt et encore MERCI
Amicalement ROCKY-30 | |
|
| |
ROCKY-30
Nombre de messages : 115 Age : 58 Localisation : SABRAN GARD Date d'inscription : 28/01/2014
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Sam 06 Déc 2014, 22:29 | |

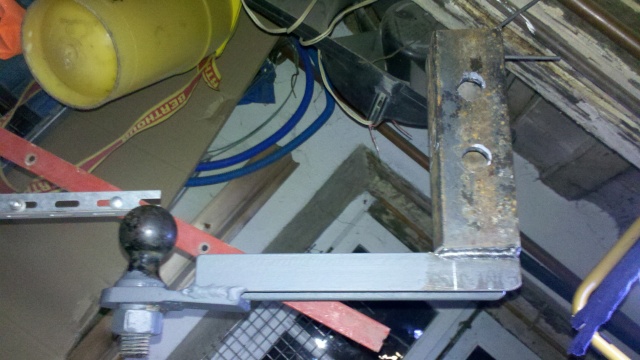

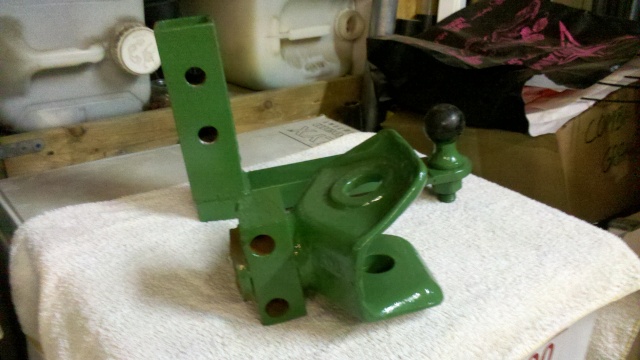

| Bonsoir les amis, Débutons avec une bricole tout simple, Une attache boule pour mon A21S pour savoir tracter la remorque de mon fourgon et aussi de me servir de ma barre de traction de celle-ci. Sa doit donc venir ici à la place de l'attelage d'origine. La base; 2 fers en U de 60 de 20 cm de long et un bout de 25 cm de long. et j'avais une plaque avec une boule dont l'écrou est soudé ( impossible de défaire ) j'ai donc découpé la plaque ( à la disqueuse) avec la boule. j'ai pris les 2 bouts de fer U de 20 cm et je les ai soudé face à face pour obtenir une largeur de 65 mm ext. 65 mm parce que mon attache d'origine ( photo 1 ) est légèrement déformé en haut ( il y passe du 70 mm en bas mai que 67 en haut ) Puis sur le fer en U de 25 cm j'ai soudé le bout de fer plat avec la boule et de l'autre côté je l' ai soudé ( en 90°) sur mes 2 fers ( face à face ) dans les fers de 20 cm ( face à face ) j'avais percé 2 trous de 20mm diamètre à travers de tout et sa donne ca ...... J'ai choisi les 25 cm à cause de la sortie de PDF et pour faciliter l'attelage sans enlever les bras du relevage. Après une couche d'antirouille et 2 couches de peintre; voici le résultat .... Avec la même bride en U qui était sur mon holder pour tenir l'attache d'origine je peut mettre ou l'un ou l'autre . Je vs envois d'autres "Bricolages maison " dans les jours qui suivent. Bonne soirée à tous et bon WE à bientôt Amicalement ROCKY-30 | |
|
| |
Billman
Nombre de messages : 680 Age : 68 Localisation : Oosterzele Belgique Date d'inscription : 04/05/2013
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Dim 07 Déc 2014, 08:57 | |
| Bonjour
Belle realisation . Il existe un systeme avec la boulle sur la goupille voici la photo https://www.google.be/search?q=crochet+d%27attelage+mixte&espv=2&biw=1280&bih=899&tbm=isch&imgil=48qdL4X-m-5h9M%253A%253B70fzUuZUhZ9-3M%253Bhttp%25253A%25252F%25252Fwww.pickup-mania.org%25252Fagora%25252Fviewtopic.php%25253Ff%2525253D56%25252526t%2525253D16895&source=iu&pf=m&fir=48qdL4X-m-5h9M%253A%252C70fzUuZUhZ9-3M%252C_&usg=__vDcxFdft1N0XCwova_bUfcc0a2k%3D&ved=0CC8Qyjc&ei=zQeEVO-SMMHuULmRgfAP#facrc=_&imgdii=_&imgrc=48qdL4X-m-5h9M%253A%3B70fzUuZUhZ9-3M%3Bhttp%253A%252F%252Fwww.triganostore.com%252Fphotos%252F0605_0645(3).jpg%3Bhttp%253A%252F%252Fwww.pickup-mania.org%252Fagora%252Fviewtopic.php%253Ff%253D56%2526t%253D16895%3B483%3B600 bon le lien fait trois km mais on voit bien et je trouve plus simple
Bon dimanche | |
|
| |
ROCKY-30
Nombre de messages : 115 Age : 58 Localisation : SABRAN GARD Date d'inscription : 28/01/2014
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Dim 07 Déc 2014, 19:13 | |

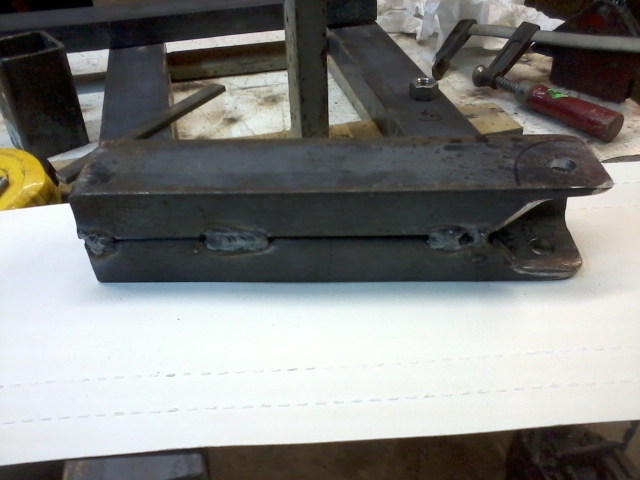

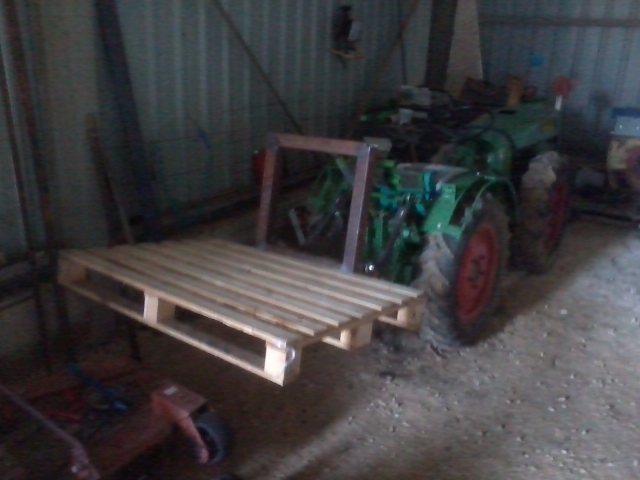

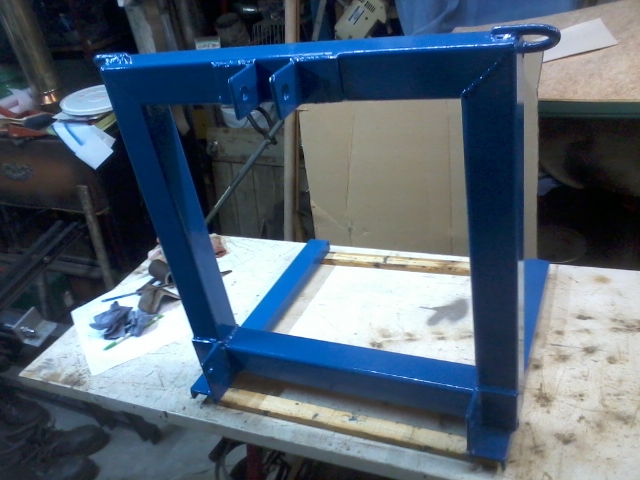

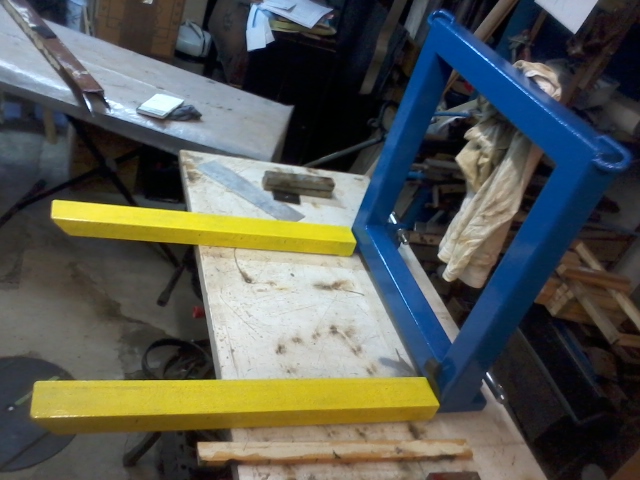

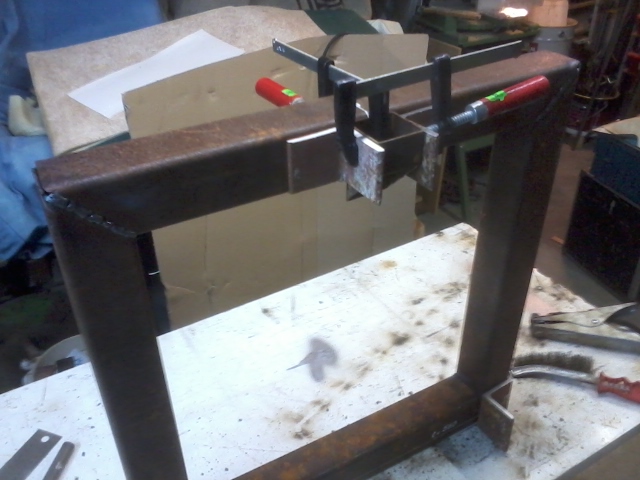

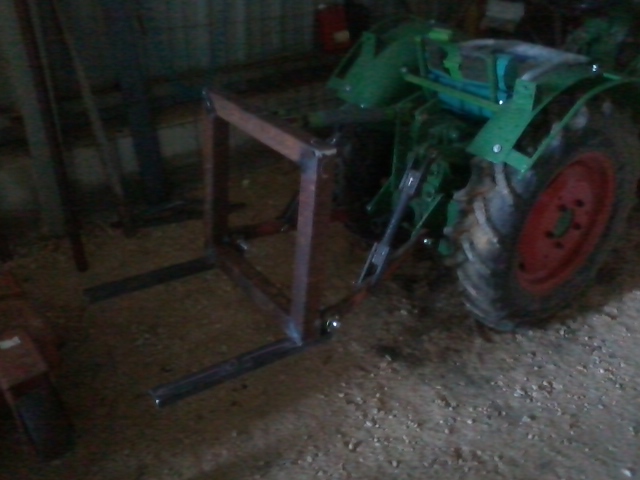

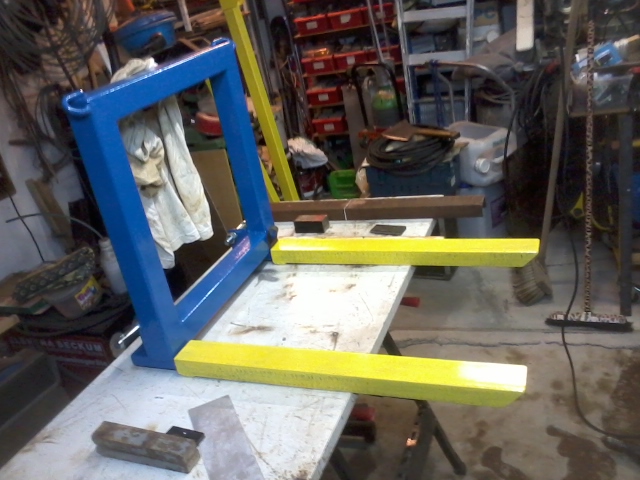

| Bonsoir les amis, Bon ce soir, le "Bricolage maison " d'un lève palettes à la ROCKY Veuillez m'excuser pour les photos, il y à beaucoup de bazar autour, il me manque énormément de place. mon petit atelier fait que 22 m² ( une centaine de + sera le top ) Donc le lève palettes, j'ai fait le choix d'en fabriquer un avec des fourches très courtes ( 40 cm )pour 2 raisons:1) gain de place et moins de risque de s'y prendre les pieds dedans, je préfère de travailler avec des rallonges et 2) il va aussi me servir comme base pour une benette basculante. D'où le choix de fourches courtes. Bon et c'est parti 4 bouts de tube carré 60x60 ep 3, coupé en 560mm de long avec un angle de 45° de chaque côté soudez les 4 morceaux ensemble et faites en un cadre puis il faut 2 morceaux de fer en L 50x50 d'une longueur d 70mm les bouts de L de 50 sont à percer ( dia 18 ou 20 ou ... ) suivent le diamètre du filetage de la tige d'attelage. Pensez y au perçage de laisser assez de place pour passer le noix du bras des 3 points.( j'ai fait la bêtise de le percer juste au milieux (à 25mm donc) et ... raté l'affaire , mon noix d'attelage fait 70mm donc il me fallait au moins 35 pointez ( soudure ) le tout en bas du cadre ( à fleur du bas ) après, 2 morceaux du même fer en L sur une longueur de 60mm; à percer aussi ( même précautions de perçage que ceux d'avant. les souder en haut au milieux du cadre espacée de quelque mm en plus que votre épaisseur du noix de la barre de réglage 3 points. Maintenant il faut 2 bouts de fer en U de 50mm sur une longueur de 51 à52 cm vs les posez au bon écartement ( moi j'ai pris environ 54 cm) parce que il faut que je tient compte de mes fourches prolongateurs. Conseil: avec ou sans prolongateurs il ne faut pas dépasser les 60 cm si vs voulez savoir prendre des palettes "EUROP" en longueur, la distance entre les taquets en bois est de 60 cm. vs posez les 2 fers en u sur un support ( ouverture vers le bas ) et vs y soudez le cadre de 56x56 debout dessus. J'ai soudé un anneau de chaque côté du cadre pour passer une sangle en cas de chargement instable ou un peu haut. une sous couche d'antirouille et 2 couches de peinture et c'est propre. Les fourches prolongateurs maintenant:( en jaune ) 2 bouts de fer en U de 70mm sur une longueur de 75 cm ( j'ai choisi 75 cm pour ne pas dépasser une palette "EUROP" qui fait 80 en largeur pour ne pas blesser avec les fourches quelqu'un qui se trouvera derrière la palette au moment de la charger) Arrondir un peut les ( pointes) avant question de sécurité et d'esthétique et juste souder un petit fer plat aux autres extrémités de fourches pour éviter qu'ils basculent si on lève que avec les pointes. j'ai aussi collé un bout de caoutchouc à l'intérieur des fourches pour éviter qu'ils glissent FER sur FER = faire attention et je glisse ces fourches ( jaunes ) sur mes fourches ( bleu) . Un petit essai en vrai avant la peinture ; sa donne ...... Voila le "Bricolage maison" de mon lève palettes. vs allez bientôt ( j'espère) voir la fabrication de ma benette sur la base du même cadre bleu ( expérimente en cours ). Le reportage de la fabrication du " Bras de levage " est en préparation pour bientôt donc. Bonne soirée à tous Amicalement ROCKY-30 | |
|
| |
richard84
Nombre de messages : 1854 Age : 67 Localisation : monteux 84 Date d'inscription : 24/07/2012
| Sujet: holder a21s quelques outils Dim 07 Déc 2014, 20:29 | |
| bonsoir a tous !!!!! joli travail que tu fais là c'est simple donc cela marchera bien !!!!! il ne te reste plus qu'a melanger ta peinture bleue et la jaune et là ce sera parfait continue bien sur ta lancée , cordialement , richard84 | |
|
| |
ROCKY-30
Nombre de messages : 115 Age : 58 Localisation : SABRAN GARD Date d'inscription : 28/01/2014
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Dim 07 Déc 2014, 21:05 | |
| Bonsoir à tous, Bonsoir Richard, Merci pour ton petit mot, j'espère que tu vas bien. Je suis mieux en bricolage que en mélange de peinture. comme tu connais beaucoup de monde j'en profite de te demander, je suis à la recherche d'un broyeur de végétaux thermique qui peut passer du 70 à 80 et sortie des coupeaux vers le haut. Même avec moteur électrique ou moteur HS ou sur PDF .... je peut toujours le " bricoler " j'ai des moteurs thermique. c'est principalement le mécanisme de broyage qui m'intéresse. Si jamais t'entends quelque chose ????? toi ou un des nombreux amis Merci beaucoup d'avance A21S en pleine action .... Bonne soirée a vs tous Bonne soirée Richard et merci Amicalement ROCKY-30 | |
|
| |
mimi57
Nombre de messages : 2067 Age : 67 Localisation : europe Date d'inscription : 13/04/2009
| Sujet: fabrication maison Lun 08 Déc 2014, 08:10 | |
| bonjour rocky-30
félicitation belle réalisation le lève palettes et belle finition
dommage que tu dois descendre pour atteler et dételer
connait tu le système de fourchette avec deux broches il te faut juste une barre ronde clipser sur les bras d'hydraulique tu recule /lève et en étant assis tu pose ou enlève les deux broches vite fait encore + simple se confectionner un tringle comme trois points avec juste deux broches mais tous outillages qui suit doits être équiper du v a l'envers pour recevoir se triangle a+ mimi57
| |
|
| |
HPL
Nombre de messages : 191 Age : 58 Localisation : 86 Vienne Date d'inscription : 30/10/2013
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Lun 08 Déc 2014, 21:50 | |
| Bonsoir à tous Belles réalisations, sympa et ingénieuses. A+ HPL | |
|
| |
ROCKY-30
Nombre de messages : 115 Age : 58 Localisation : SABRAN GARD Date d'inscription : 28/01/2014
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Lun 08 Déc 2014, 22:27 | |
| Bonsoir à tous,
Merci mimi57 et HPL
ca fait toujours plaisir de partager ces idées et bricolages en plus je dirais comme dans la pub ..." et c'est pas fini" .. très bientôt: le bricolage de un "bras de levage " pour mon A21S Demain peut être ??,
Bonne soirée à tous
Amicalement ROCKY-30
| |
|
| |
ROCKY-30
Nombre de messages : 115 Age : 58 Localisation : SABRAN GARD Date d'inscription : 28/01/2014
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Mar 09 Déc 2014, 21:55 | |

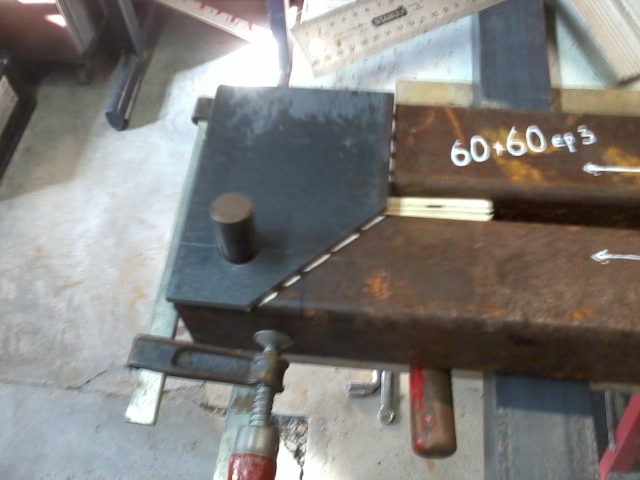

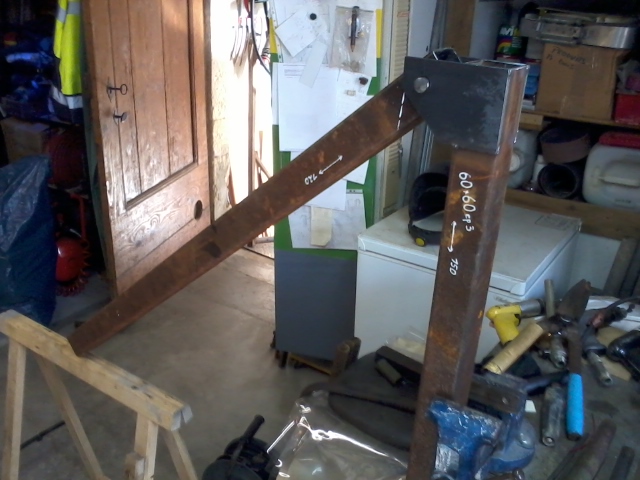

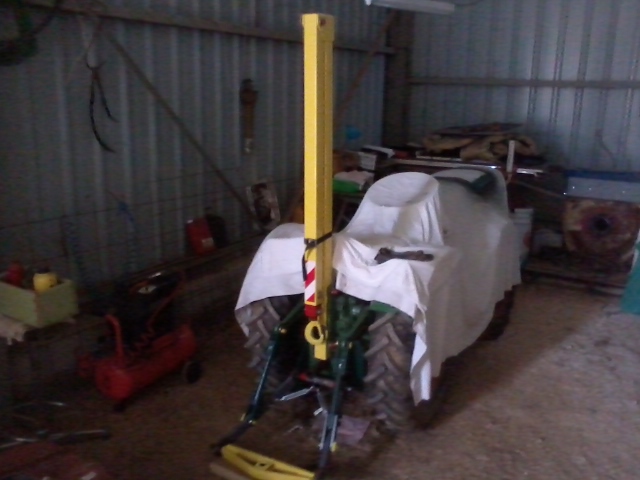

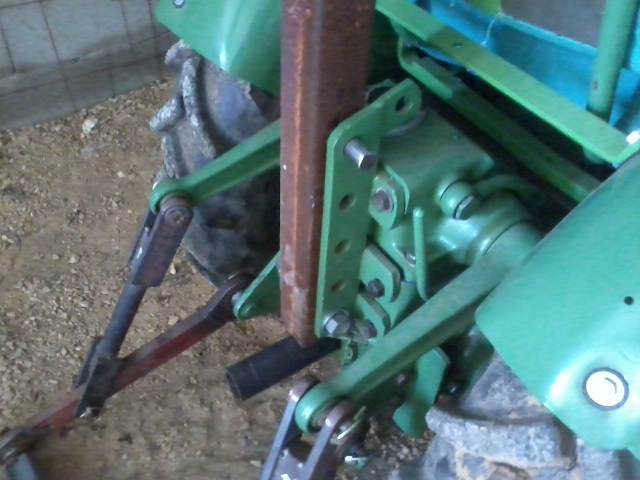

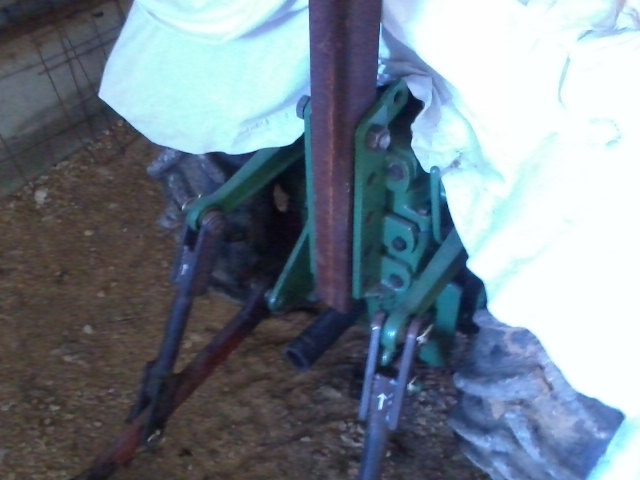

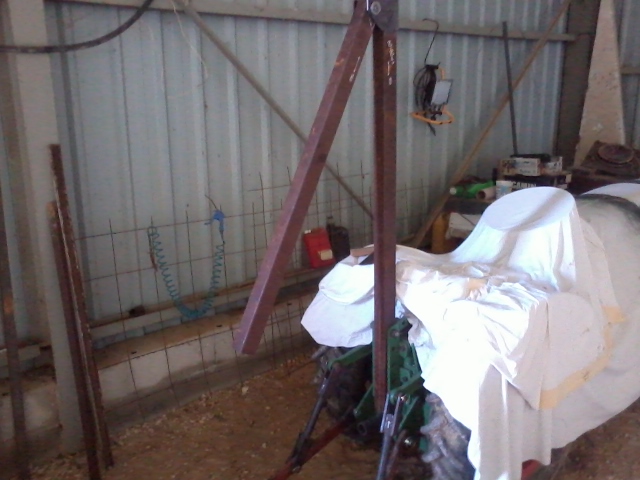

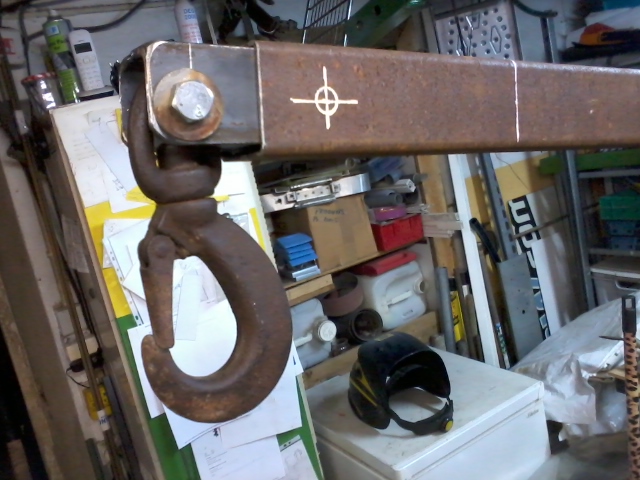

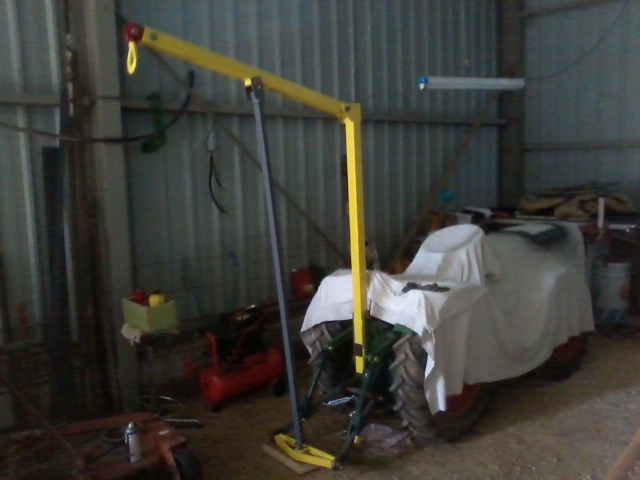

| Bonsoir les amis; ce soir ...... beaucoup de photos Comme je prend un peut de l'âge; j'ai perdu un peu de ma force et mon dos commence à faire du sien .... J'ai décidé de me faire aider par mon Holder A21S et de me "bricoler" un bras de levage . Cahier de charges personnel: * Visible et un montage - démontage facile * pouvoir soulever et déplacer différents objets et machines > à 70 kilo * hauteur ( bras plié) sur le tracteur < 2m ( passage de porte) * hauteur de la flèche (bras monté sur holder et relevage en bas ) > à 1.95 m pour éviter de se prendre le crochet dans la figure. * hauteur de flèche totalement dépliée > 2.90m, pour m'aider à monter plusieurs fois dans l'année un chapiteau de 2.90 m int. * tête de crochet interchangeable pour le montage du chapiteau ( pousser vers la haut) Mat. de base: 2 bouts de tube carré de 60x60 ep3mm ( un de 1.50m et un de 1.20 m) un crochet de 1.5T ( récup) et quelque axes de dia.18 mm quelque bouts de fer plat 100mmx100mm ep 5mm j'ai essayé de marquer le plupart des démentions sur les photos. et encore désolé pour le "bazar "autour !!!!! et c'est partie ....... Petit essai sur le tracteur pour voir les dimensions et les mesures et vérifier que sa correspond au "cahier de charges" le crochet en question .... Le support pour le crochet, 2 bout de fer en U 50x50 soudé face à face avec une encoche pour laisser tourner le crochet en liberté et fixe par un boulon pour le démontage et encore un test en vrai sur l'Holder Trop de jeu entre le point d'attache et le bras et comme mon point d'attache est déformé ( 70 entre en bas et 66à67 en haut ), deux petite plaques de chaque côté soudé dessus pour enlever le jeux ..... Dernier test pratique ( déplacer un broyeur à serments ) avant la peinture Couche d'antirouille et différents couches de peinture des différents éléments assemblage et montage des différents pièces et une petite touche personnel et prêt pour le montage tout fini... et voila, le reportage en exclusif et en intégralité ...... des photos avec le bras en action suivront plus tard et bientôt ...... le griffon - cultivateur bricolé maison Bonne soirée à tous à très bientôt Amicalement ROCKY-30 | |
|
| |
Daddy54
Nombre de messages : 194 Age : 54 Localisation : Lorraine Date d'inscription : 18/11/2009
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Mar 09 Déc 2014, 22:37 | |
| Bonsoir à tous c'est vraiment tres astucieu felicitations Rocky Bonne soiree! David | |
|
| |
pony53
Nombre de messages : 3085 Age : 71 Localisation : Vosges Date d'inscription : 13/03/2009
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Mar 09 Déc 2014, 23:14 | |
| Soir ! Astucieux et bien fini ! à+ | |
|
| |
HPL
Nombre de messages : 191 Age : 58 Localisation : 86 Vienne Date d'inscription : 30/10/2013
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Jeu 11 Déc 2014, 20:28 | |
| Bonsoir à tous
Je vois que vous avez le souci du détail. L'ensemble est plaisant.
A+ HPL | |
|
| |
ROCKY-30
Nombre de messages : 115 Age : 58 Localisation : SABRAN GARD Date d'inscription : 28/01/2014
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Jeu 11 Déc 2014, 21:36 | |
| Bonsoir les amis,
Merci pour les nombreuse visites, de vos réactions et les encouragements.
Effectivement, j'aime bien les choses bien finis. je préfère d'y passer 2 heures en plus te de le finir comme il faut.
Pendant mes bricolages j'pense très souvent à vs tous et je me pose en permanence la question; comment l'illustrer que les amis peuvent tout voir et tout comprendre si jamais ils veulent le fabriquer aussi.
C'est vraiment le plaisir de partager.
en attente de la suite, je vs souhaite tous une bonne soirée à très bientôt Merci à vs tous Amicalement ROCKY-30
| |
|
| |
JRémi
Nombre de messages : 1847 Date d'inscription : 03/10/2005
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Jeu 11 Déc 2014, 22:11 | |
| Salut Rocky
Ça c'est chouette des outils spécifiques à l'A21S. On n'est pas nombreux sur le forum à bricoler encore avec cet engin...
A bientôt | |
|
| |
ROCKY-30
Nombre de messages : 115 Age : 58 Localisation : SABRAN GARD Date d'inscription : 28/01/2014
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Jeu 11 Déc 2014, 22:29 | |
| Bonsoir JRémy,
Merci pour ta réponse mais c'est en grande partie grâce à toi, tes infos et tes photos de la tringlerie arr. qui m'ont guider à fabriquer tout les barres qui me manquait. Sans ca je n'aurait jamais eut un relevage arr. dont laquelle je pourrait me servir et pas non plus les outils que je bricole en se moment.
D'autre reportages vont suivre bientôt ....
Merci encore JRémy Bonne soirée à toi et ta famille à bientôt Amicalement ROCKY-30 | |
|
| |
ROCKY-30
Nombre de messages : 115 Age : 58 Localisation : SABRAN GARD Date d'inscription : 28/01/2014
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Ven 12 Déc 2014, 21:44 | |

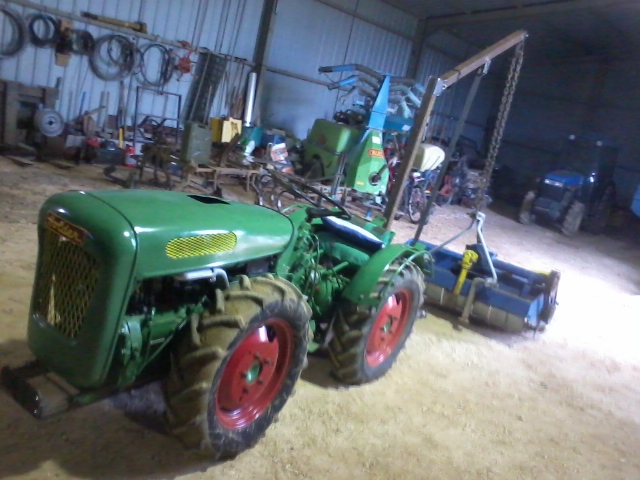

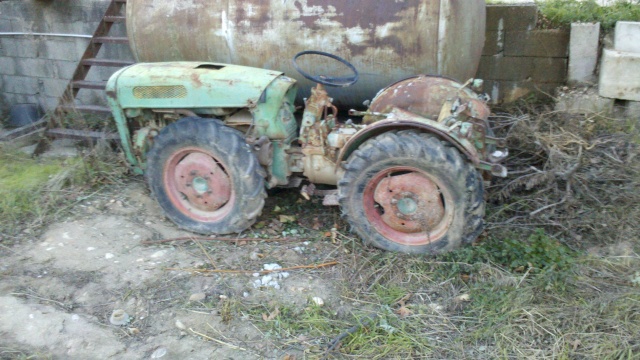

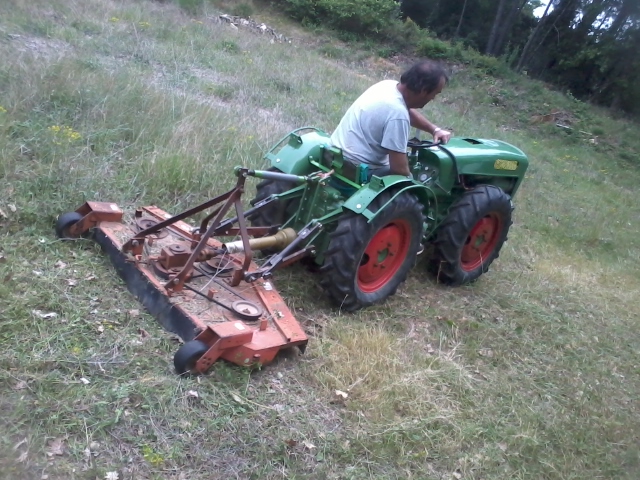

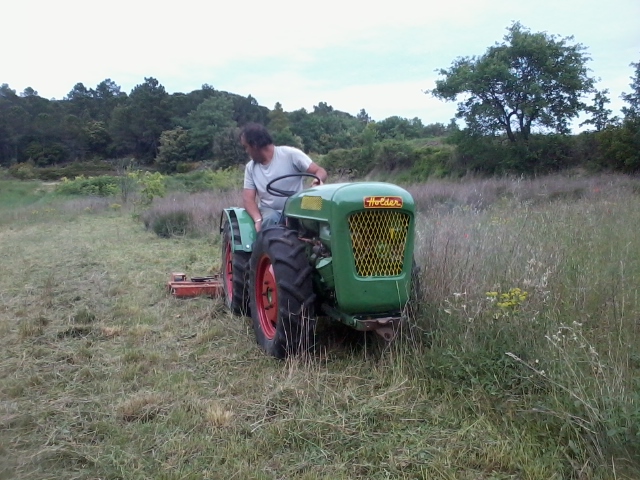

| Bonsoir les amis, vs allez tous bien j'espère, je partage avec vs quelque photos de mon HOLDER A21S après restauration ( fini pour 85%) parce que je me suis rendu compte que dans mes petites reportages sur mon" bricolage maison " il est le plupart du temps caché sous sa couverture. photos prise pendant une des rare sorties entre 2 averses et comme bonus avec un beau soleil. et c'est parti .... Mon collègue Bruno ( alias BUBU )( qui me laisse quelque m² dans son hangar pour stocker "la bête") en plein test après le remplacement du joint du relevage hydraulique. Une réparation qui tient ( jusqu'à maintenant ) Bonne soirée à tous à très bientôt Amicalement ROCKY-30 | |
|
| |
guillaume77
Nombre de messages : 1483 Age : 46 Localisation : seine et marne Date d'inscription : 02/12/2008
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Sam 13 Déc 2014, 07:29 | |
| tres beau tout ça!
de la bele meca et des belles créations, bien pensées, bien realisées!
j'ai beaucoup ça et en plus le holder est magnifique! | |
|
| |
yankee3
Nombre de messages : 55 Age : 62 Localisation : TARN Date d'inscription : 11/01/2010
| |
| |
tintin72
Nombre de messages : 49 Age : 57 Localisation : sarthe Date d'inscription : 05/10/2014
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Dim 14 Déc 2014, 08:34 | |
| bravo super réalisation ROCKY-30 il y'a encore des personnes qui investi dans de belle réalisation et il le faut, ça forme la jeunesse je suis de cela aussi avec bientôt 10 tracteur à mon actif. à plus | |
|
| |
ROCKY-30
Nombre de messages : 115 Age : 58 Localisation : SABRAN GARD Date d'inscription : 28/01/2014
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Dim 14 Déc 2014, 19:12 | |
| Bonsoir les amis, Merci Tintin, j'en ai que un seul ( manque de place ) et une chance peut être que la place me manque parce que sinon ..... Je vs mets vite quelque photos de la petite remorque que j'ai "bricolé" pour mon Holder A21S. La base est un petit plateau que j'avais acheté il y a quelques années pour les les pneus ou les jantes ( je me rappelle plus ) ?????? j'y ai soudé 2 petit cadres dessus sur les côtés que j'ai lié devant. Quelques ancienne volets que j'ai poncé et traité du côté extérieur, coupé au bonne démentions; et un peut de peinture ..... Je n' ai pas encore des photos de l'ensemble !!!! ( Bientôt ) Manque encore la signalisation et quelque bricoles a gauche et a droite et je peut m'en servir.... bonne soirée à tous à bientôt Amicalement ROCKY-30 | |
|
| |
ROCKY-30
Nombre de messages : 115 Age : 58 Localisation : SABRAN GARD Date d'inscription : 28/01/2014
| Sujet: Re: HOLDER A21S quelques outils " fabrication maison " Ven 26 Déc 2014, 20:22 | |
| Bonsoir les amis, Joyeux Noël à tous ( avec un jr de retard ) J'ai profité de cette belle après midi ensoleillée ( sa vas pas durer y parait ) pour sortir la " Bête " et de faire un essai avec mon griffon - cultivateur 'Fabrication maison ' et de rentrer une remorque ( petite ) de bois. Le griffon à l'air de fonctionner comme il faut et la tige amovible pour mon gyrophare semble de tenir le coup aussi . je mettrais des photos du bricolage de la tige Gyro un de ces jours ce n'est vraiment pas compliqué et très pratique. Bonne soirée à vs tous A bientôt Amicalement ROCKY-30 | |
|
| |
