 Vous avez dit " bi-rotatif " ?

Aller en bas
5 participants
AuteurMessage
Michel31

Michel31


Masculin Nombre de messages : 8027
Age : 74
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptyVen 23 Mai 2014, 17:20

Bonjour à tous.

Un moteur bi-rotatif, késako ?

Au cours de ses recherches portant sur les constructeurs oubliés, et qui feront l’objet du tome 7 du « Ouachée », François est tombé sur la « Société des Moteurs Rotatifs Burlat » sise à Villeurbanne (Rhône).
La plupart des documents et des informations qu’il a pu récupérer proviennent de la Fondation Berliet.

Sur le moteur développé par cette société, le bloc-cylindres et le vilebrequin sont tous deux rotatifs, ce dernier tournant dans le même sens que le bloc, mais à une vitesse double.

Quel est l’intérêt d’une telle complexité apparente ?
Tout simplement faire en sorte que chacun des manetons décrive un mouvement non pas circulaire, mais rectiligne par rapport aux cylindres correspondants.
Ainsi, les bielles ne travaillent jamais de biais, si bien que chaque paire de pistons opposés est relié de façon rigide à une bielle qui s’articule en son centre sur le maneton.

Oui, mais comment est-ce possible ?
Tout simplement en vertu du théorème de géométrie dit de Lahire (célèbre théorème que, bien sûr, chacun connaît !).
Selon Wikipédia, ce théorème stipule en gros ceci :
« Soit un cercle C1 de rayon R qui roule sans glisser à l'intérieur d'un cercle C2 de rayon 2R : tout point fixe du cercle C1 décrit alors un diamètre de C2 ».
Et un diamètre, ce n’est qu’un segment de droite !

Dans ce moteur :
- le grand cercle est constitué par l’intérieur du bloc tournant ;
- le vilebrequin est excentré par rapport à l’axe de rotation du bloc d’une valeur égale à la longueur de son coude ;
- à chaque tour, le maneton passe donc par l’axe de rotation du bloc ;
- on se retrouve ainsi dans la configuration du théorème : un petit cercle tournant dans un grand cercle de rayon double ;
- chaque maneton ,qui peut être considéré comme un point du petit cercle, décrit donc un mouvement rectiligne (un diamètre du grand cercle) par rapport au bloc.

Une petite animation pour mieux comprendre : 4 cylindres, 4 pistons, 2 bielles et 2 manetons sur lesquels s’articulent les bielles.
On voit bien que le vilebrequin tourne à une vitesse double de celle du bloc et surtout, que chaque maneton décrit un segment de droite par rapport au bloc.

Vous avez dit " bi-rotatif " ? Fn5jpe

Quelques figures et photo trouvées sur les documents :

Vous avez dit " bi-rotatif " ? Photo210

Vous avez dit " bi-rotatif " ? Photo110

Si ce type de moteur semble avoir d’abord été conçu pour l’aviation, il a aussi eu une vocation industrielle et agricole.
Malheureusement : « La Société des Moteurs Rotatifs Burlat disparaît en avril 1914 après qu’elle ait déposé plusieurs brevets sur son moteur... »

Il n’empêche que cette cinématique, dont le but est d’optimiser le rendement des moteurs en limitant les frottements, reste d’une élégance extrême et il convient de saluer tous ces précurseurs pour leur surprenante inventivité.

Maintenant, il reste à trouver un exemplaire survivant.
Ou alors, il faut que Jean-Claude se lance dans une reconstruction...

A bientôt.

_________________
Michel


Dernière édition par Michel31 le Jeu 26 Juin 2014, 08:42, édité 1 fois
Revenir en haut Aller en bas
migoo

migoo


Masculin Nombre de messages : 1691
Age : 52
Localisation : ardeche
Date d'inscription : 12/07/2013

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptyVen 23 Mai 2014, 18:04

salut
merci de nous faire partager ces documents
plus je découvre le monde du moteur fixe plus je suis médusé du nombre de constructeurs,de systhémes.
tous différents et plus complexes les un que les autre
cordialement migoo
Revenir en haut Aller en bas
PIJO3007

PIJO3007


Masculin Nombre de messages : 13210
Age : 67
Localisation : Manduel (GARD)
Date d'inscription : 01/01/2008

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptyVen 23 Mai 2014, 18:59

BRAVO Michel pour toutes ces explications techniques bien originales !

un détail, pour le situer dans le temps, voici un article daté de 1905..... cheers


Vous avez dit " bi-rotatif " ? Capt2319

Vous avez dit " bi-rotatif " ? Capt2321

On peut imaginer que les débuts de ce moteur se situent en 1904

Vous avez dit " bi-rotatif " ? Capt2320


A+
JP


Revenir en haut Aller en bas
http://la-licorne-autos.forumactif.org/
PIJO3007

PIJO3007


Masculin Nombre de messages : 13210
Age : 67
Localisation : Manduel (GARD)
Date d'inscription : 01/01/2008

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptyVen 23 Mai 2014, 19:01

en 1908...
Vous avez dit " bi-rotatif " ? Capt2328

Vous avez dit " bi-rotatif " ? 1165


Et en 1912...

Vous avez dit " bi-rotatif " ? Burlat10

Les moteurs BURLAT étaient montés sur des avions.

A+
JP


Dernière édition par PIJO3007 le Ven 23 Mai 2014, 21:37, édité 1 fois
Revenir en haut Aller en bas
http://la-licorne-autos.forumactif.org/
Michel31

Michel31


Masculin Nombre de messages : 8027
Age : 74
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptyVen 23 Mai 2014, 19:16

Bonjour JP.

C'est vrai qu'il a fallu pas mal de réflexions pour commencer à comprendre la logique de ce moteur, car la littérature de l'époque n'est pas toujours très claire.
Et surtout, que vient faire un théorème de géométrie dans ce bazar ?

Pour plus de lisibilité, j'ai modifié le "gif animé" trouvé sur le net en repérant un cylindre et ainsi qu'un maneton.
On voit que l'animation ne représente qu'un demi-tour du bloc.

Vous avez dit " bi-rotatif " ? 2s1ls92

Ce type de moteur n'a pas équipé que des avions. Il a été installé sur des camions, voitures canots, groupes électrogènes etc.
Dans le futur "Ouachée" on pourra lire : " Un camion équipé d’un tel moteur a même fonctionné avec de la naphtaline comme carburant ".

A bientôt.

_________________
Michel


Dernière édition par Michel31 le Ven 23 Mai 2014, 19:26, édité 1 fois
Revenir en haut Aller en bas
HPL




Masculin Nombre de messages : 191
Age : 56
Localisation : 86 Vienne
Date d'inscription : 30/10/2013

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptyVen 23 Mai 2014, 19:22

Encore un système que je ne connaissais pas.
J'aimerai bien connaître le système d'admission. J'imagine que les carburateurs ne doivent pas tourner en même temps.
J'avoue que je suis curieux.

HPL
Revenir en haut Aller en bas
Michel31

Michel31


Masculin Nombre de messages : 8027
Age : 74
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptyVen 23 Mai 2014, 19:32

Bonsoir HPL.

Comme sur les premiers rotatifs "conventionnels", l'admission se fait par le carter, via des soupapes automatiques logées dans les pistons.

Sur cette coupe, on voit bien la magnéto entrainée par le vilebrequin et le carburateur au dessous.

Vous avez dit " bi-rotatif " ? Coupe10

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
PIJO3007

PIJO3007


Masculin Nombre de messages : 13210
Age : 67
Localisation : Manduel (GARD)
Date d'inscription : 01/01/2008

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptyVen 23 Mai 2014, 20:46

Bonsoir
Pour ceux qui aiment la lecture des ouvrages de l'époque, je conseille le Bulletin de la Revue Aérienne daté du 25 Juin 1910 qui est très complet sur le sujet :

Vous avez dit " bi-rotatif " ? 0117

Vous avez dit " bi-rotatif " ? 0215

Vous avez dit " bi-rotatif " ? 0317

Vous avez dit " bi-rotatif " ? 0416

Vous avez dit " bi-rotatif " ? 0610

Vous avez dit " bi-rotatif " ? 0710

Vous avez dit " bi-rotatif " ? 0811

Vous avez dit " bi-rotatif " ? 0910

Vous avez dit " bi-rotatif " ? 01010

Vous avez dit " bi-rotatif " ? 01110

A+
JP
Revenir en haut Aller en bas
http://la-licorne-autos.forumactif.org/
PIJO3007

PIJO3007


Masculin Nombre de messages : 13210
Age : 67
Localisation : Manduel (GARD)
Date d'inscription : 01/01/2008

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptyVen 23 Mai 2014, 20:58

PUB de 1911

Vous avez dit " bi-rotatif " ? Capt2322
Revenir en haut Aller en bas
http://la-licorne-autos.forumactif.org/
PIJO3007

PIJO3007


Masculin Nombre de messages : 13210
Age : 67
Localisation : Manduel (GARD)
Date d'inscription : 01/01/2008

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptyVen 23 Mai 2014, 21:14

En 1912...

Vous avez dit " bi-rotatif " ? Capt2323
Vous avez dit " bi-rotatif " ? Capt2324

Vous avez dit " bi-rotatif " ? Capt2325

Revenir en haut Aller en bas
http://la-licorne-autos.forumactif.org/
PIJO3007

PIJO3007


Masculin Nombre de messages : 13210
Age : 67
Localisation : Manduel (GARD)
Date d'inscription : 01/01/2008

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptyVen 23 Mai 2014, 21:29

en 1912, un "non-rotatif"

Vous avez dit " bi-rotatif " ? Capt2326

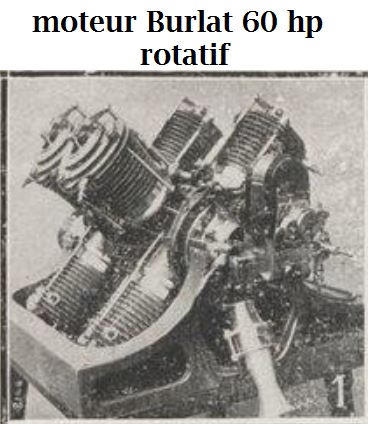

un "rotatif" 60 hp


Vous avez dit " bi-rotatif " ? 11

et un "rotatif" 120 hp

Vous avez dit " bi-rotatif " ? Capt2327
Revenir en haut Aller en bas
http://la-licorne-autos.forumactif.org/
PIJO3007

PIJO3007


Masculin Nombre de messages : 13210
Age : 67
Localisation : Manduel (GARD)
Date d'inscription : 01/01/2008

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptyVen 23 Mai 2014, 21:49

Autre document ,autre présentation (1908)

Vous avez dit " bi-rotatif " ? Capt2329

Vous avez dit " bi-rotatif " ? Capt2330
Revenir en haut Aller en bas
http://la-licorne-autos.forumactif.org/
PIJO3007

PIJO3007


Masculin Nombre de messages : 13210
Age : 67
Localisation : Manduel (GARD)
Date d'inscription : 01/01/2008

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptyVen 23 Mai 2014, 22:17

En 1912, dans le livre "Les moteurs d'aviation" un peu de lecture sur notre sujet :

Vous avez dit " bi-rotatif " ? 1166

Vous avez dit " bi-rotatif " ? 2130

Vous avez dit " bi-rotatif " ? 3106

Vous avez dit " bi-rotatif " ? 498

Vous avez dit " bi-rotatif " ? 593

Vous avez dit " bi-rotatif " ? 686

Vous avez dit " bi-rotatif " ? 782
Revenir en haut Aller en bas
http://la-licorne-autos.forumactif.org/
renée




Masculin Nombre de messages : 774
Age : 77
Localisation : manitot 27
Date d'inscription : 23/04/2008

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptySam 24 Mai 2014, 12:45

bonjour à tous

merci JP et Michel pour ce moment d’archéologie bien documenté
amicalement Renée
Revenir en haut Aller en bas
HPL




Masculin Nombre de messages : 191
Age : 56
Localisation : 86 Vienne
Date d'inscription : 30/10/2013

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptySam 24 Mai 2014, 16:21

Bonjour à tous

Merci pour ta réponse Michel31.

Mais je me pose toujours la question comment le mélange est aspiré Les pistons se déplacent mais les volumes internes sont fixes donc pas de dépression et pression alternative comme sur un 2 temps. Je ne vois que les volumes des cylindres qui varient, c'est donc (à mon avis) la dépression pendant la phase d'admission qui permet au mélange de pénétrer dans le cylindre par la soupape automatique.

Je me suis aussi posé la question du graissage mais là j'ai trouvé la réponse dans les lectures (une quantité d'huile perdue servait au graissage).

Les anciens ingénieurs nous montrent qu'ils maîtrisaient les tracés et les calculs qui vont avec la conception de ce type de moteur.

Je suis épaté par ce sujet.

Je ne sais pas si c'est possible dans voir dans un musée (encore mieux, même en fonctionnement) se serait super...

A+
HPL
Revenir en haut Aller en bas
Michel31

Michel31


Masculin Nombre de messages : 8027
Age : 74
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptySam 24 Mai 2014, 17:31

Bonjour HPL.

Je ne sais pas répondre à ta dernière question avec certitude, mais je crains bien qu'il n'y ait pas de survivant connu.
Ceci dit, on pensait que les derniers rotatifs conventionnels (Le Rhône par exemple) étaient tous dans des musées (SNECMA, Musée de l'air ou autre...) et puis il se trouve qu'on arrive à en voir un dans une expo : Girmont Val D'Ajol.
Alors, il est permis d'espérer...

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
PIJO3007

PIJO3007


Masculin Nombre de messages : 13210
Age : 67
Localisation : Manduel (GARD)
Date d'inscription : 01/01/2008

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptySam 24 Mai 2014, 18:04

Les automobiles BURLAT


Vous avez dit " bi-rotatif " ? Capt2332

la suite ICI

A+
JP
Revenir en haut Aller en bas
http://la-licorne-autos.forumactif.org/
HPL




Masculin Nombre de messages : 191
Age : 56
Localisation : 86 Vienne
Date d'inscription : 30/10/2013

Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? EmptySam 24 Mai 2014, 22:29

Bonjour Michel31

Merci de m'avoir répondu.
Si j'en vois un au gré des visites de musée je ne manquerai pas de t'en faire part (On ne sait jamais...).

Cordialement.
HPL
Revenir en haut Aller en bas
Contenu sponsorisé





Vous avez dit " bi-rotatif " ? Empty
MessageSujet: Re: Vous avez dit " bi-rotatif " ?   Vous avez dit " bi-rotatif " ? Empty

Revenir en haut Aller en bas

Vous avez dit " bi-rotatif " ?
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» help!!vous avez ti sa cheus vous
» 38 VOUS AVEZ DIT 38 ?????????????????????????
» vous avez dit Simar
» Vous avez dit faucheuse ???
» Vous avez le bonjour de TOM

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tracteurs et Motoculteurs d'Antan :: MOTEURS FIXES :: Mécanique - Technique - Problème-
Sauter vers:
