MessageSujet: CHARGEUR GM428   CHARGEUR GM428 EmptyDim 29 Aoû 2010, 22:51

Bonsoir à tous,

quelques photos de mes réalisations du moment!!!

la copie des pièces de support chargeur du gm428.

tout d'abord, merci à Marc pour le prêt des pièces.

réalisation des gabarits
CHARGEUR GM428 Dsc01410
CHARGEUR GM428 Dsc01411
CHARGEUR GM428 Dsc01412
CHARGEUR GM428 Dsc01413

ensuite découpe au plasma, tole de 10mm et 12mm
CHARGEUR GM428 Dsc01414
CHARGEUR GM428 Dsc01415
CHARGEUR GM428 Dsc01416

soudure des pièces
CHARGEUR GM428 Dsc01417

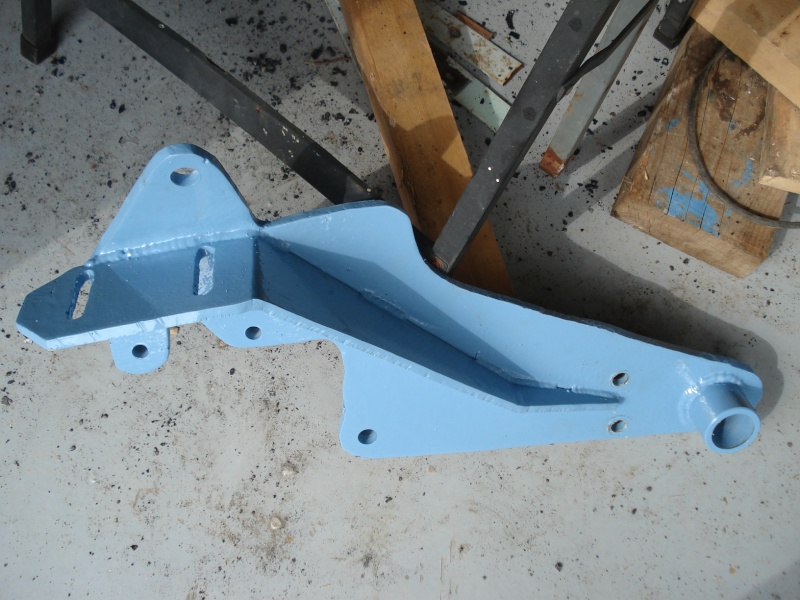

mise en peinture une couche de primaire et une couche de finition
CHARGEUR GM428 Dsc01418
CHARGEUR GM428 Dsc01419
CHARGEUR GM428 Dsc01420

la suite à venir, le reste des pièces et le montage.

bonne soirée.

arnaud




Revenir en haut Aller en bas
jeannet
Admin
jeannet


Masculin Nombre de messages : 7331
Age : 68
Localisation : gironde
Date d'inscription : 14/10/2005

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyDim 29 Aoû 2010, 22:59

Bonjour,

Bravo CHARGEUR GM428 287628 là, tu es parti dans de mla grosse fabrication§§§ Tu es courageux, bravo, on attend la suite cheers


A+

serge

_________________
staubophile
Revenir en haut Aller en bas
MZD77

MZD77


Masculin Nombre de messages : 4105
Age : 77
Localisation : 77200 TORCY
Date d'inscription : 30/10/2008

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyDim 29 Aoû 2010, 23:11

EEUUHHH,
Je veux bien que l'on m'explique Shocked Shocked Shocked
Je suis resté scotché.... :pale: :pale: :pale: devant mon écran LCD , Quoi qu'il en est du plasma Suspect Suspect Suspect Dis moi M'SIEUR Question Question
je connais pas.... Shocked Shocked Shocked Shocked Shocked
Ca l'air prodigieux cheers cheers cheers
Quelqu'un pourrait-il expliquer....ou bien ,nous donner une piste.... bounce bounce

Ca se passe comment , chez Madame PLASMA CHARGEUR GM428 896262 CHARGEUR GM428 896262

Amicalement Claude. Laughing Wink
Revenir en haut Aller en bas
arnaud62

arnaud62


Masculin Nombre de messages : 301
Age : 47
Localisation : 62
Date d'inscription : 08/08/2007

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyDim 29 Aoû 2010, 23:21

merci Serge,

un peu de temps de matériel et on y arrive!!!

claude, le découpeur plasma s'utilise couplé à un compresseur et c'est la concentration d'électrons qui permet la découpe.

une masse sur la tole et tu amorces avec la torche pour déclencher le faisceau de découpe.

ce n'est pas aussi propre que le laser, mais c'est mieux que le chalumeau et ça permet de faire les formes que l'on désire.

@+

arnaud
Revenir en haut Aller en bas
MZD77

MZD77


Masculin Nombre de messages : 4105
Age : 77
Localisation : 77200 TORCY
Date d'inscription : 30/10/2008

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyDim 29 Aoû 2010, 23:27

Merci Arnaud,

J'ai pas tout compris, mais c'est une bonne approche, je vais aller voir sur Wiki...
Simplement , comment peux-tu le faire .....chez toi et avec quoi Question Question

Amicalement Claude. Laughing Wink
Revenir en haut Aller en bas
arnaud62

arnaud62


Masculin Nombre de messages : 301
Age : 47
Localisation : 62
Date d'inscription : 08/08/2007

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyDim 29 Aoû 2010, 23:30

avec le boitier rouge de la 5 ieme photo.

branché sur le secteur 220v et avec un compresseur.

@+

arnaud
Revenir en haut Aller en bas
MZD77

MZD77


Masculin Nombre de messages : 4105
Age : 77
Localisation : 77200 TORCY
Date d'inscription : 30/10/2008

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyDim 29 Aoû 2010, 23:36

Ouais,
Un peu facile CHARGEUR GM428 612313 CHARGEUR GM428 612313 CHARGEUR GM428 612313

Merci , quand même Neutral Neutral Neutral
Amicalement Claude. Laughing Wink
Revenir en haut Aller en bas
chenillard77

chenillard77


Masculin Nombre de messages : 12538
Age : 49
Localisation : seine et marne nord
Date d'inscription : 02/09/2005

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyLun 30 Aoû 2010, 08:08

salut a tous ! joli boulot arnaud ! CHARGEUR GM428 287628

je vois que ça avance bien ! cheers as-tu trouvé des verins qui correspondent a peu près? sinon tu peux demander chez hydrokit.

bon, pour resumer, le plasma, c'est un chalumeau electrique, ok . la source oxygene acéthylène est remplacée par l'electricité, et le gaz qui sert a chasser le metal en fusion et qui créé la découpe, c'est l'air comprimé, alors que sur le chalumeau, on utilise l'oxygène.
le chalumeau, comme le plasma peuvent faire des découpes précises et très propre (presque lisse !), simplement lorsque c'est manuel, nous ne sommes pas réguliers ce qui fait le crénelage.

la grosse difference de precision est due a la largeur du faisceau de découpe. du plus large au plus petit, on trouve le chalumeau, le plasma, la decoupe jet d'eau, la decoupe au fil, le laser.
mais attention, plus c'est precis, plus on est limité en épaisseur !
chez nous on decoupe sur table plasma jusque 15mm d'acier, alors que sur le chalumeau on decoupe jusque 200mm d'acier !
joli ton petit plasma ! on arrête pas le progrès ! cheers

a+, marc
Revenir en haut Aller en bas
broth_racing

broth_racing


Masculin Nombre de messages : 221
Age : 37
Localisation : Namur (Belgique)
Date d'inscription : 01/11/2008

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyLun 30 Aoû 2010, 08:46

Bonjour,

Voilà un boulot titanesque mais quel joie après d'avoir son propre chargeur!

Pour la découpe plasma, GYS fait une vidéo de démonstration sur son site http://www.gys.fr/spip.php?page=svideo&lang=fr

Bonne continuation!

François
Revenir en haut Aller en bas
http://teambrothracing.free-h.org/
pioux




Masculin Nombre de messages : 87
Age : 53
Localisation : le mans
Date d'inscription : 31/08/2010

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyDim 05 Sep 2010, 16:48

Salut,

Super ta reconstruction. J'ai un staub comme le tiens mais il me manque des parties du chargeur. Est que par hasard faire un jumeau au tient serait possible, ou me filer les plans cotés que je regarde autour de chez moi si il y a un doué du fer a souder ?
En fait me reste que les pièces fixé au chassie.



Revenir en haut Aller en bas
chenillard77

chenillard77


Masculin Nombre de messages : 12538
Age : 49
Localisation : seine et marne nord
Date d'inscription : 02/09/2005

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyLun 06 Sep 2010, 08:22

bonjour pioux.
quels numeros porte ton GM ? on a trouvé des petites differences de largeur du chassis avant avec rené "petittracteur", entre les chassis gm de premiere generation, et ceux ayant le numero commencant par C ou une lettre superieure .
cela dit, si tu as les pieces du chassis et la barre ronde qui va avec,c'est çà qui doit changer, le reste est bon.

attention au choix des verins car la longueur est importante.

difficile de faire un plan côté, le mieux reste le gabarit ! c'est pour cela que j'ai prêté les pièces a rené et arnaud.


a+, marc
Revenir en haut Aller en bas
arnaud62

arnaud62


Masculin Nombre de messages : 301
Age : 47
Localisation : 62
Date d'inscription : 08/08/2007

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyLun 06 Sep 2010, 09:58

salut pioux, salut marc,

pioux, peux-tu mettre une photo de tes pièces afin de se faire une idée.

les pièces de chargeur se ressemblent, mais il ya des variantes, j'en ai encore trouvé en copiant les pièces.

comme le dis marc, attention au modéle de GM et au chassis.

une différence importante, c'est la longueur des entretoises des deux plaques vissées sur le pont avant.

donc la partie sous le moteur avec les deux bras doit etre différente ainsi que la barre d'ecartement des deux bras du chargeur.

@+
arnaud




Revenir en haut Aller en bas
pioux




Masculin Nombre de messages : 87
Age : 53
Localisation : le mans
Date d'inscription : 31/08/2010

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyLun 06 Sep 2010, 13:33

voici,voila

La question a mille euro : Y en a t'il un de vous que pourrait, moyennant rétribution, me faire les pièces manquantes, ou me faire les gabaries pour que je les fasse réaliser par un chaudronnier.
J'ai pas mal de travaux a faire chez moi, au début je me suis dit que j'allais changer mon dinosaure contre un kubo avec chargeur, mais je suis pas née suisse...

CHARGEUR GM428 616639IMG_0133

Je peux prendre les cotes en fin de semaine.
Revenir en haut Aller en bas
arnaud62

arnaud62


Masculin Nombre de messages : 301
Age : 47
Localisation : 62
Date d'inscription : 08/08/2007

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyMar 07 Sep 2010, 13:30

salut pioux

si tu as que cette pièce, il y a tout à faire!!!

@+
arnaud

Revenir en haut Aller en bas
pioux




Masculin Nombre de messages : 87
Age : 53
Localisation : le mans
Date d'inscription : 31/08/2010

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyMer 08 Sep 2010, 10:03

J'ai aussi la pièce derrière la roue.

Le reste me parait réalisable, si il y avait une photo de la chape qui va sur la pièce en forme de lyre pour que je me rende compte.

Sinon c'est quoi les cotes que je doit prendre sur le tracteur ??

CHARGEUR GM428 221323IMG_0134

Sinon question : le godet, tu compte le faire comme d'origine ou avec cavage ?




Revenir en haut Aller en bas
arnaud62

arnaud62


Masculin Nombre de messages : 301
Age : 47
Localisation : 62
Date d'inscription : 08/08/2007

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyDim 12 Sep 2010, 21:25

bonsoir à tous,

la suite...
CHARGEUR GM428 Dsc01510
CHARGEUR GM428 Dsc01511
CHARGEUR GM428 Dsc01512
CHARGEUR GM428 Dsc01513
CHARGEUR GM428 Dsc01514
la peinture...
CHARGEUR GM428 Dsc01515
CHARGEUR GM428 Dsc01516
avec quelques modifs car j'adapte un chargeur de john deere.
CHARGEUR GM428 Dsc01517
CHARGEUR GM428 Dsc01518

bonne soirée

arnaud

Revenir en haut Aller en bas
arnaud62

arnaud62


Masculin Nombre de messages : 301
Age : 47
Localisation : 62
Date d'inscription : 08/08/2007

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyVen 17 Sep 2010, 22:21

bonsoir à tous,

montage du premier coté.
CHARGEUR GM428 Dsc01519
CHARGEUR GM428 Dsc01520

bonne soirée.

arnaud
Revenir en haut Aller en bas
tintin@105




Masculin Nombre de messages : 26
Age : 32
Localisation : rhone
Date d'inscription : 04/01/2008

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyMar 28 Sep 2010, 18:44

bonjour c est du jolie que tu a fait Shocked .
A tu atteler le chargeur au tracteur? n est il pas trop en avant du tracteur?
j'attende les photo avec impatience CHARGEUR GM428 287628
tintin
Revenir en haut Aller en bas
arnaud62

arnaud62


Masculin Nombre de messages : 301
Age : 47
Localisation : 62
Date d'inscription : 08/08/2007

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyMar 28 Sep 2010, 19:41

bonjour à tous, bonjour tintin,

merci

le chargeur se trouve au même endroit et celui que j'adapte a les mêmes dimensions que celui d'origine.

je termine l'autre coté et je prépare mon hydraulique.

@+

arnaud Laughing

Revenir en haut Aller en bas
arnaud62

arnaud62


Masculin Nombre de messages : 301
Age : 47
Localisation : 62
Date d'inscription : 08/08/2007

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyLun 18 Oct 2010, 22:27

bonsoir à tous,

le montage avance!!!

CHARGEUR GM428 Dsc01521

CHARGEUR GM428 Dsc01522

@+

arnaud
Revenir en haut Aller en bas
guillaume77

guillaume77


Masculin Nombre de messages : 1483
Age : 46
Localisation : seine et marne
Date d'inscription : 02/12/2008

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyMar 19 Oct 2010, 20:15

salut arnaud



Bonnne gros adaptation que tu fais la, je vois que le plasma marche comme il faut!!!!!!!


<C'est du bon boulot, bonne poursuite.
Revenir en haut Aller en bas
arnaud62

arnaud62


Masculin Nombre de messages : 301
Age : 47
Localisation : 62
Date d'inscription : 08/08/2007

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyDim 24 Oct 2010, 21:01

Bonsoir à tous, bonsoir guillaume,

voici la suite...

l'hydraulique

CHARGEUR GM428 Dsc01523
CHARGEUR GM428 Dsc01524

les premiers essais

CHARGEUR GM428 Dsc01525
CHARGEUR GM428 Dsc01526

reste le godet à adapter

CHARGEUR GM428 Dsc01527

bonne soirée

arnaud

Revenir en haut Aller en bas
pioux




Masculin Nombre de messages : 87
Age : 53
Localisation : le mans
Date d'inscription : 31/08/2010

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyDim 24 Oct 2010, 21:16

superbe, bravo CHARGEUR GM428 287628 CHARGEUR GM428 287628 CHARGEUR GM428 287628
Revenir en haut Aller en bas
Pascal 1481

Pascal 1481


Masculin Nombre de messages : 2075
Age : 42
Localisation : calvados
Date d'inscription : 28/05/2008

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyDim 24 Oct 2010, 22:00

Bonsoir a tous,
tres belle realisation en effet
pare contre je vois que ca fait deja du poids sur l'avant rien qu'a vide alors avec de la charge dans le godet
ouille ouille ouille l'articulation
joli travail
bonne soiree a tous
Revenir en haut Aller en bas
arnaud62

arnaud62


Masculin Nombre de messages : 301
Age : 47
Localisation : 62
Date d'inscription : 08/08/2007

CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 EmptyDim 24 Oct 2010, 22:09

salut pascal,

le tracteur est sous gonflé et le godet qui fait 1m50 va etre réduit à 1m.

@+

arnaud
Revenir en haut Aller en bas
Contenu sponsorisé





CHARGEUR GM428 Empty
MessageSujet: Re: CHARGEUR GM428   CHARGEUR GM428 Empty

Revenir en haut Aller en bas

CHARGEUR GM428
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» chargeur GM428 440
» chargeur fl 4
» chargeur sur 137 D
» Chargeur Hough HA
» Chargeur staub GM 430

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tracteurs et Motoculteurs d'Antan :: TRACTEURS :: Tracteurs-
Sauter vers:
