MessageSujet: Re: remise en état d'un bernard W3G   bernard w3 - remise en état d'un bernard W3G - Page 2 EmptyVen 27 Nov 2009, 16:04

Bonjour Aurélien.

Voici la 1ère page du numéro 3 de ce périodique :

bernard w3 - remise en état d'un bernard W3G - Page 2 Na_310

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Laurent LEDUC

Laurent LEDUC


Masculin Nombre de messages : 882
Age : 63
Localisation : 44 NANTES, mais paydret avant tout.
Date d'inscription : 28/11/2006

bernard w3 - remise en état d'un bernard W3G - Page 2 Empty
MessageSujet: Re: remise en état d'un bernard W3G   bernard w3 - remise en état d'un bernard W3G - Page 2 EmptySam 28 Nov 2009, 10:07

Pour le plaisir le numéro collector. Le numéro 0.

bernard w3 - remise en état d'un bernard W3G - Page 2 Moteur10
Revenir en haut Aller en bas
moteur fixe

moteur fixe


Masculin Nombre de messages : 2865
Age : 65
Localisation : 89 300 looze
Date d'inscription : 28/09/2007

bernard w3 - remise en état d'un bernard W3G - Page 2 Empty
MessageSujet: Re: remise en état d'un bernard W3G   bernard w3 - remise en état d'un bernard W3G - Page 2 EmptySam 28 Nov 2009, 10:35

salut
le numéro 0 collector est uniquement en noir et blanc.
ceux qui l'on en couleur l'on imprimé eux même sur leur imprimante.
je peux fournir des anciens en papiers. mais aussi tout les numéros en dvd.
au revoir
Revenir en haut Aller en bas
Michel31

Michel31


Masculin Nombre de messages : 7959
Age : 74
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

bernard w3 - remise en état d'un bernard W3G - Page 2 Empty
MessageSujet: Re: remise en état d'un bernard W3G   bernard w3 - remise en état d'un bernard W3G - Page 2 EmptySam 28 Nov 2009, 11:55

Bonjour à tous.

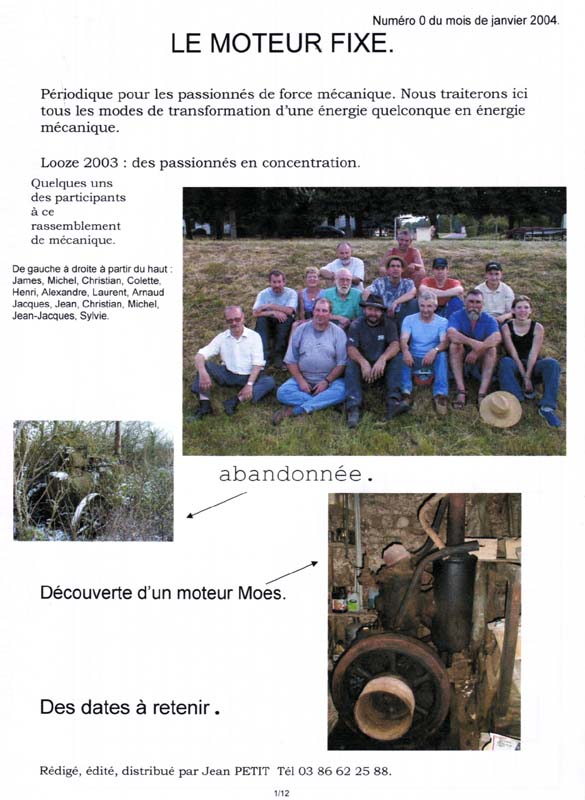

Voici la 1ère page en couleurs de ce fameux n° 0 :

bernard w3 - remise en état d'un bernard W3G - Page 2 Na_010

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
percheron du 28

percheron du 28


Masculin Nombre de messages : 543
Age : 34
Localisation : Eure et Loir
Date d'inscription : 22/01/2009

bernard w3 - remise en état d'un bernard W3G - Page 2 Empty
MessageSujet: Re: remise en état d'un bernard W3G   bernard w3 - remise en état d'un bernard W3G - Page 2 EmptySam 28 Nov 2009, 18:23

Bonsoir, elle m'a l'aire intérréssante cette revue. Smile
Aurélien
Revenir en haut Aller en bas
moteur fixe

moteur fixe


Masculin Nombre de messages : 2865
Age : 65
Localisation : 89 300 looze
Date d'inscription : 28/09/2007

bernard w3 - remise en état d'un bernard W3G - Page 2 Empty
MessageSujet: Re: remise en état d'un bernard W3G   bernard w3 - remise en état d'un bernard W3G - Page 2 EmptySam 28 Nov 2009, 22:18

bonsoir
revenons à nos moutons.
pierrot qui est venu cet aprés midi me dis qu'il a un w2 avec un radiateur comme le miens.
au revoàir
Revenir en haut Aller en bas
moteur fixe

moteur fixe


Masculin Nombre de messages : 2865
Age : 65
Localisation : 89 300 looze
Date d'inscription : 28/09/2007

bernard w3 - remise en état d'un bernard W3G - Page 2 Empty
MessageSujet: Re: remise en état d'un bernard W3G   bernard w3 - remise en état d'un bernard W3G - Page 2 EmptyLun 14 Déc 2009, 17:31

bonsoir
la suite .
aprés un bon nettoyage et retarraudage des trous de fixations des goujons il s'avére que les fillets ne sont pas assez profond.
une solution est de faire des inserts, trop compliqué. Bien mieux c'est de mettre des filets rapportés..
perçage, tarraudage et mise en place des filets.

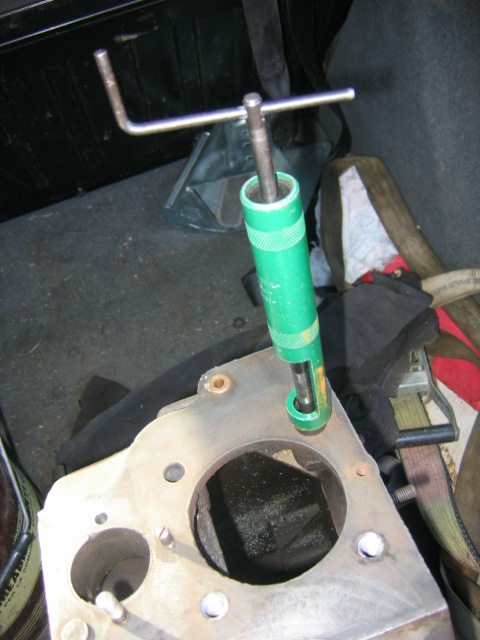

bernard w3 - remise en état d'un bernard W3G - Page 2 Halico10
attention le tarraud est spécial il ne peut servir que pour cela et rien d'autre. il est marqué 14*200 mais il ne fait pas cette cote.
bernard w3 - remise en état d'un bernard W3G - Page 2 Halico11
mise en place des nouveaux filets.
bernard w3 - remise en état d'un bernard W3G - Page 2 Halico12
ce genre de filets est plus solide que l'original.
Revenir en haut Aller en bas
PIJO3007

PIJO3007


Masculin Nombre de messages : 13168
Age : 67
Localisation : Manduel (GARD)
Date d'inscription : 01/01/2008

bernard w3 - remise en état d'un bernard W3G - Page 2 Empty
MessageSujet: Re: remise en état d'un bernard W3G   bernard w3 - remise en état d'un bernard W3G - Page 2 EmptyLun 14 Déc 2009, 21:10

Bonsoir Professeur !
l'outil vert pour mettre les inserts...j'avoue que je ne connais pas scratch
MERCI de bien vouloir prendre en compte ma soif de connaissance study
a+
JP de NIMES
Revenir en haut Aller en bas
http://la-licorne-autos.forumactif.org/
moteur fixe

moteur fixe


Masculin Nombre de messages : 2865
Age : 65
Localisation : 89 300 looze
Date d'inscription : 28/09/2007

bernard w3 - remise en état d'un bernard W3G - Page 2 Empty
MessageSujet: Re: remise en état d'un bernard W3G   bernard w3 - remise en état d'un bernard W3G - Page 2 EmptyLun 14 Déc 2009, 22:06

salut.
il n'est pa necessaire d'avoir cet outil.
mais avec c'est plus facile.
au revoir
Revenir en haut Aller en bas
moteur fixe

moteur fixe


Masculin Nombre de messages : 2865
Age : 65
Localisation : 89 300 looze
Date d'inscription : 28/09/2007

bernard w3 - remise en état d'un bernard W3G - Page 2 Empty
MessageSujet: Re: remise en état d'un bernard W3G   bernard w3 - remise en état d'un bernard W3G - Page 2 EmptyMer 30 Déc 2009, 09:08

bonjour
remontage du vilebrequin.
le pignon de distribution est monté serré dans le vilebrequin l'entrainement se fait par l'intermédiaire de deux plats. il est arrété en translation par une vis pointeau.
souvent au démontage on ne voit pas cette vis elle est dans la crasse.
bernard w3 - remise en état d'un bernard W3G - Page 2 Vil_410

le vilebrequin coté distribution.
bernard w3 - remise en état d'un bernard W3G - Page 2 Remont10

remise en place de la distribution. et callage. aucun problèmes pour le callage les pignons sont repérés.
bernard w3 - remise en état d'un bernard W3G - Page 2 Remont11

bernard w3 - remise en état d'un bernard W3G - Page 2 Remont12

le plus difficile c'est de remettre la biellette de régulation.
il faut mettre l'axe vertical qui est sous le carburateur en premier. ensuite mettre en place la biellette. coté axe vertical la biellette est coté moteur. il faut mettre à cet endroit le coté de la bielette qui n'a pas le réglage.
je sais une photo serai mieux mais je ne peux pas la prendre. sur le miens le systéme n'était pas libre j'ai du retordre la biellette pour que tout joue librement.
aprés mise ne place du régulateur attention au sens de la goupille.

bernard w3 - remise en état d'un bernard W3G - Page 2 Remont13
pour ettre en place la goupille prendre un marteau mais surtout ne pas oublier de mettre une masse de l'autre coté pour faire contre coup sinon vous risquez de tordre le vilebrequin.
Revenir en haut Aller en bas
moteur fixe

moteur fixe


Masculin Nombre de messages : 2865
Age : 65
Localisation : 89 300 looze
Date d'inscription : 28/09/2007

bernard w3 - remise en état d'un bernard W3G - Page 2 Empty
MessageSujet: Re: remise en état d'un bernard W3G   bernard w3 - remise en état d'un bernard W3G - Page 2 EmptySam 02 Jan 2010, 07:35

bonjour
mise en place du palier arrière. le joint est neuf. on trouve encore des pochettes de joints .

bernard w3 - remise en état d'un bernard W3G - Page 2 Remont14

le carter en place, attention l'épaisseur du joint conditionne le jeu axial du vilebrequin.
bernard w3 - remise en état d'un bernard W3G - Page 2 Remont15.

aprés on peut remettre les poussoirs de culbuteurs.
le joint.
bernard w3 - remise en état d'un bernard W3G - Page 2 Remont16
Revenir en haut Aller en bas
moteur fixe

moteur fixe


Masculin Nombre de messages : 2865
Age : 65
Localisation : 89 300 looze
Date d'inscription : 28/09/2007

bernard w3 - remise en état d'un bernard W3G - Page 2 Empty
MessageSujet: Re: remise en état d'un bernard W3G   bernard w3 - remise en état d'un bernard W3G - Page 2 EmptyMer 06 Jan 2010, 18:15

bonjour.

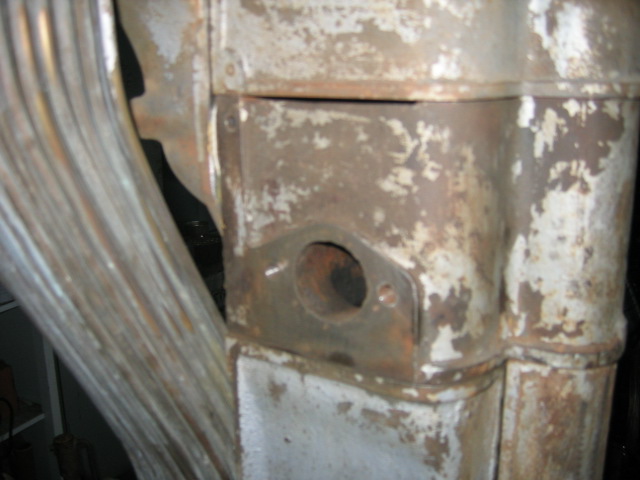

je recontre un problème sur mon W3 c'est un G comme Gazogène. et la culasse n'est pas la même que le classique. le trou pour les gaz frais fait 44 mm de diamètre et l'entraxe des goujouns pour le carburateur 73mm.
comment faire pour mettre un carburateur de W3.
bernard w3 - remise en état d'un bernard W3G - Page 2 00111
le remontage se déroule bien. je ne remets pas la tole de canalisation de l'air elle est en trop maivais état et je n'en retrouve pas d'autre.
bernard w3 - remise en état d'un bernard W3G - Page 2 00210.
à bientôt
Revenir en haut Aller en bas
françois85

françois85


Masculin Nombre de messages : 6245
Age : 77
Localisation : vendée
Date d'inscription : 14/12/2006

bernard w3 - remise en état d'un bernard W3G - Page 2 Empty
MessageSujet: Re: remise en état d'un bernard W3G   bernard w3 - remise en état d'un bernard W3G - Page 2 EmptyMer 06 Jan 2010, 18:59

Bonsoir Jean
Si j'ai bien compris les particularités de ton W3, la fixation basse du radiateur se fait par des boulons qui sont vissés dans la boite à eau inférieure, mais ne la traversent pas ? Pour ce qui est de la tôlerie, si vraiment tu ne trouves rien, je dois avoir une épave de W3, mais il me faudrait la démonter.
Bon courage pour la suite.
Revenir en haut Aller en bas
moteur fixe

moteur fixe


Masculin Nombre de messages : 2865
Age : 65
Localisation : 89 300 looze
Date d'inscription : 28/09/2007

bernard w3 - remise en état d'un bernard W3G - Page 2 Empty
MessageSujet: Re: remise en état d'un bernard W3G   bernard w3 - remise en état d'un bernard W3G - Page 2 EmptyMer 06 Jan 2010, 20:02

salut françois et les autres.
je ne sais pas si je vais remonter la tole.
je trouve le W3 particulièrement élégant comme cela.
le journal n°27 et le calendier ont pris du retard.
ils arriverons dans vos boite milieu semaine prochaine.
bonne soirée
Revenir en haut Aller en bas
BY2-44

BY2-44


Masculin Nombre de messages : 1446
Age : 43
Localisation : NANTES
Date d'inscription : 15/12/2010

bernard w3 - remise en état d'un bernard W3G - Page 2 Empty
MessageSujet: Re: remise en état d'un bernard W3G   bernard w3 - remise en état d'un bernard W3G - Page 2 EmptyJeu 08 Nov 2012, 16:10

moteur fixe a écrit:
bonjour.
le goujon de devant du cylindre a été remplacé par un pion.
bernard w3 - remise en état d'un bernard W3G - Page 2 Vil10
vous pouvez voir aussi les dégats sur les gougons de la culasse.

le ppiston était grippé. Pas de graisse pour cette fois. Une presse, une cale du diamètre du piston et on pompe. J'ai été surpris par la force necessaire pour le sortir. 15 tonnes et le piston sort par à coups. Ca péte fort dans l'atelier quand ça lache.
bernard w3 - remise en état d'un bernard W3G - Page 2 Piston10

bernard w3 - remise en état d'un bernard W3G - Page 2 Piston11
le piston à moitié nettoyé.
bernard w3 - remise en état d'un bernard W3G - Page 2 Piston13

maintenant enlever les goujons cassés du bloc. une seule solution, percer les goujons pour refaire le taraudage.
mise en place du bloc sur la perceuse.
bernard w3 - remise en état d'un bernard W3G - Page 2 Piston12

perçage des trous.
bernard w3 - remise en état d'un bernard W3G - Page 2 Piston14
au dernier trou j'ai cassé le forét dans le trou.
une seule solution casser le forét pour l'enlever par petit bouts.



j'en profite pour revenir sur cette histoire de pion, sur le w1bis que j'ai refait c'etait le meme montage avec ce type de pion, une evolution chez bernard ??
