Pot d'échappement Bouyer 334

Bonsoir,

Actuellement je suis en train de refaire le pot d'échappement pour mon Bouyer 334 qui est manquant.
Avant de recevoir les cotes du vrai pot Bouyer, que Gus tox dois m'envoyer.

Le matériaux sera de l'Inox 304 en ep= 2 ou 1.5 mm et la bride sera en 5mm. Il y a l'intérieur une plaque perforée.
Le pot fait sur le 3D, 1.8 kg.

On peu mettre quoi pour diminuer le son en plus ?

Voici le 3D ( sur Catia ) de la première proposition, il fait H= 234 ( avec le tube ), L= 100 et de l= 95 ( avec la bride ) :




Bonne soirée

A+ Rémi

Yo remi !!!



Je te fais des photo et le releve demain !
C'est pas deconna

Bonjour,

Ok merci, il y a pas de problème. Tu m'envoies ça quand tu peux en mp.

Bonne journée

A+ Rémi

Bonsoir,

Quelle matériau, il faudrait que je mette en plus pour qu'il ne fasse pas trop de bruit ? De la laine de fer ?

Bonne soirée

A+ Rémi

Bonjour Remi5.

Citation :

Quelle matériau, il faudrait que je mette en plus pour qu'il ne fasse pas trop de bruit ? De la laine de fer ?

Quand j'ai refait un pot pour ma pompe, c'est ce que j'ai fait, enfin de "la paille de fer".

A l'époque c’était un essais en me disant que si ça fonctionnait, je referait un truc plus propre, a la final c'est rester a "l’état brut"


Bon courage.

Salut remi

As tu recu mes photos et un plan coté ?

Je suis desole tu parle du pot dans le sujet presentation avec les mp et ce sujet je suis paumé

Cdt Gus

Bonsoir tous le monde,

RaMmStEiN_89 : Merci, je peux essayer de mettre de la paille de fer, comme tu dis. Ça réduit bien le bruit ?
(Dès fois un fait un truc et on dit qu'on va le modifier et après on passe à autre chose)

Gus Tox : J'ai bien reçu tes photos et ton plan. J'ai préféré faire un autre sujet pour je puisse bien séparer tout.

Il y a juste un détail que je comprend pas, le trou oblong de 10x50 c'est où ? L'arrivée des gaz d'échappement ?

L'épaisseur du pot fait 50, c'est pas très large. Je vais peut être le faire plutôt de 80, pour avoir de la marge pour souder la plaque de séparation à l'intérieur.

Bonne soirée

A+ Rémi

Bonsoir a tous.

Citation :

RaMmStEiN_89 : Merci, je peux essayer de mettre de la paille de fer, comme tu dis. Ça réduit bien le bruit ?

Dans mon cas, la solution est très efficace en rapport du bruit que pouvais faire mon petit Bernard avec son pot "amoché", il est bien évident que ne supprime pas tout le bruit, mais ça l’atténue grandement.

Savoir si ça le serais sur le tiens, je ne pourrais pas le dire


Cordialement.

Bonjour à tous,

D'accord pour l'information RaMmStEiN_89, je verrai si j'en met ou pas.

Revenons à l'échappement, j'ai refait le pot d'échappement comme à l'origine et avec les bonnes cotes.

Je vais le faire en S235 de 15/10, découpe au jet d'eau, il y aura le pliage de certains éléments et la soudure se fera au TIG.

Voici quelques photos en 3D :





Bonne journée

A+ Rémi

BJ Rémi5

j'ai le meme engin qui appartenait à un copain décédé un achat du coeur ; seul problème pas d'échappemnt ta fabrication m'interesse...

je suis pret a t'en acheter un .....

à bientôt

---

---

Bonjour Duvauchelle,

Ok intéressant, on trouve presque plus de pot d'échappement de bouyer.
Plusieurs personnes vont être intéressé par cette refabrication.

Je vais rajouter des plaques à l'intérieur pour diminuer le bruit.
Pour l'instant je suis en plein dans les examens donc je verrais vers Juillet-Aout.

Bonne journée

A+ Rémi

Bonjour,

Hier, j'ai mis en place des tôles perforées dans plusieurs sens pour qu'il y est moins de bruit à la sortie.




Bonne journée

A+ Rémi

Bonsoir à tous,

Bonne année et Bonne santé à vous et à vos proches

Hier, j'ai fait un gabarit du pot d'échappement que j'ai ensuite positionné sur la pipe d'échappement du motoculteur.
J'ai du faire quelques ajustements mais rien de grave.
Je suis en train de faire les plans pour la découpe jet d'eau.

La matière c'est du 304L et l'épaisseur est du 1 mm partout sauf sur la bride où c'est du 2mm. Le poids est pas loin de l'origine, au alentour de 1kg.

Voici quelques photos de ce que ça pourrait donner une fois monté :




Bonne soirée
A+ Rémi

Bonjour à tous,

J'ai eu le devis pour la découpe c'est un peu cher donc je vais faire la découpe moi meme.
J'ai déjà la tole donc c'est bon.

Quel est le poids d'un pot d'échappement originel Bouyer 334 ?

Bonne journée
A+ Rémi

Bonsoir à tous,

Je pense que je vais le peindre avec une peinture haute température en noir et ça brillera plus.
Le rendu sera plus propre.

Bonne soirée
A+ Rémi

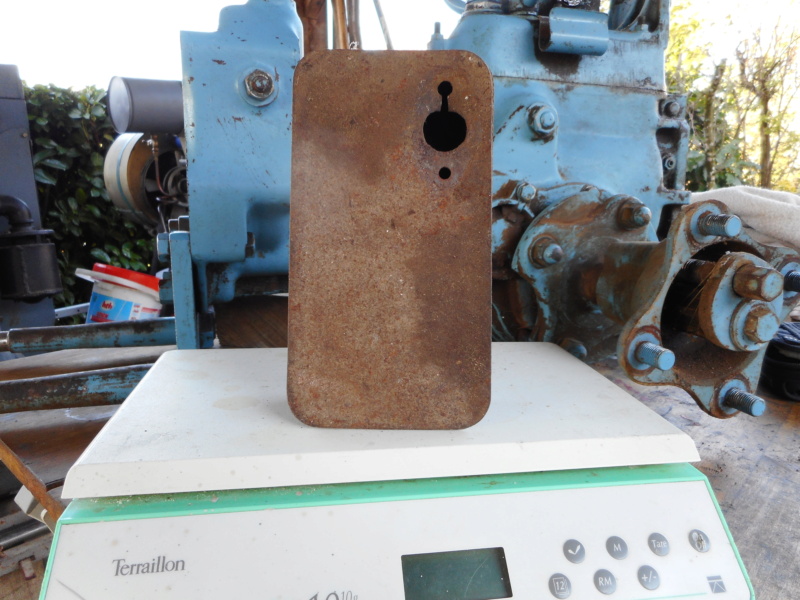

Bonjour à tous. Le poids du pot sans la pipe d'échappement est de 890 gr.  à + JPP

Bonsoir, JPP, à tous,

Merci de m'avoir donné le poids précis du pot d'échappement.

Bonne soirée
A+ Rémi

Bonsoir à tous,

Aujourd'hui, je viens de finir le soudage du pot d'échappement.



Bonne soirée

A+ Rémi
