 Bernard K1 1924

Aller en bas
AuteurMessage
Jerôme (stompkopfan)

Jerôme (stompkopfan)

Masculin Nombre de messages : 235
Age : 26
Localisation : Brakel
Date d'inscription : 14/02/2014

Bernard K1 1924 Empty
MessageSujet: Bernard K1 1924   Bernard K1 1924 EmptyDim 16 Juin 2019, 21:59

bonjour mes amis
ici mon dernier project
un Bernard K1 de 1924
il est complet mais grippé
une petit bernard sur son socle d'origine
aussi l'echappement est quelque chose speciale , je vais remplacer par une originale mais quand quelqu'un sais a qoui cette (tube) d'echappement a servi, laisse moi savoir !

quand il est arrivé
Bernard K1 1924 Dscn0211
Bernard K1 1924 Dscn0210
Bernard K1 1924 Dscn0213
Bernard K1 1924 Dscn0214
Bernard K1 1924 Dscn0216

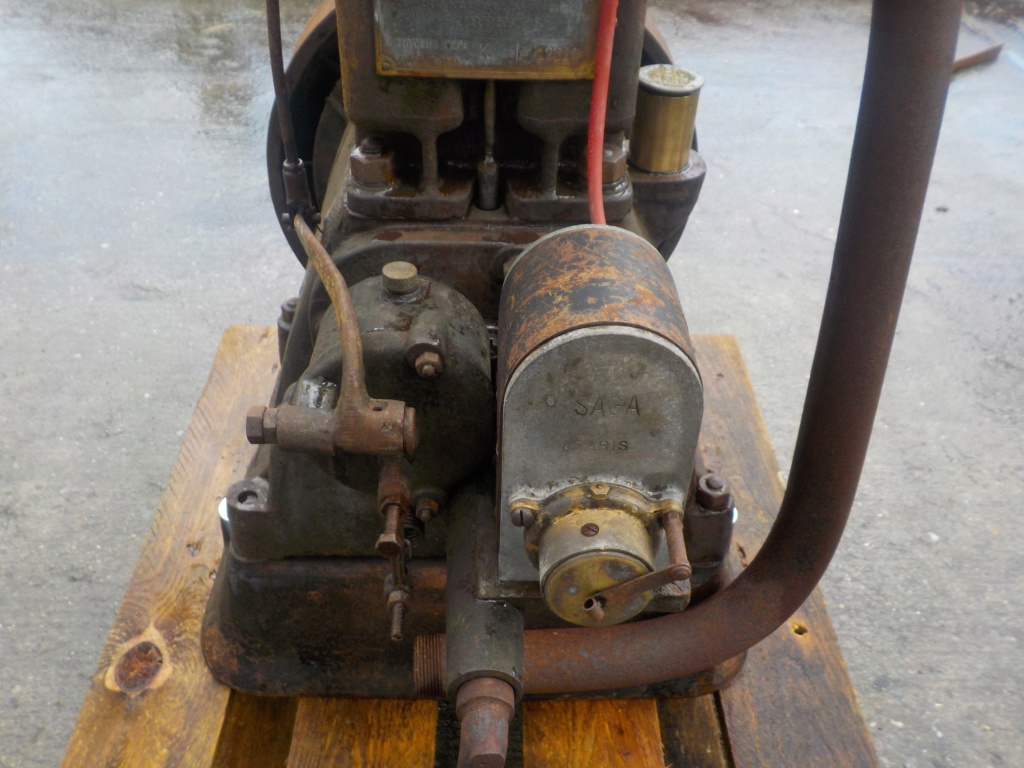

apres une douche !
Bernard K1 1924 Dscn0217
Bernard K1 1924 Dscn0219
Bernard K1 1924 Dscn0218

Bernard K1 1924 Dscn0222
Bernard K1 1924 Dscn0221
Bernard K1 1924 Dscn0220


amicalement
jeroen
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Moteuralsacien67

Moteuralsacien67

Masculin Nombre de messages : 1217
Age : 25
Localisation : Bas-rhin/Alsace
Date d'inscription : 01/03/2009

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptyLun 17 Juin 2019, 21:15

Salut,

il est superbe ce petit K1, dans un état irréprochable. En plus c'en est un de 1er génération de 1924 avec le culbuteur monté sur un axe en porte-à-faux.

Pour ton tube d'échappement je ne sais pas si c'est d'origine, peut-être une réalisation maison très soigné.

Hâte de le voir tourner.

Bonne soirée
Adrien
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://moteuralalsacienne.skyrock.com/
Jerôme (stompkopfan)

Jerôme (stompkopfan)

Masculin Nombre de messages : 235
Age : 26
Localisation : Brakel
Date d'inscription : 14/02/2014

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptyMar 18 Juin 2019, 01:06

bonjour
@Adrien merci selon quelques posts j'ai trouvé que en effet cette k1 est du premier generation:
la place et la fixation du culbulteur
le petit manivelle
la carbu Saga

il est maintenant sur mon banc d'essai/revision
Bernard K1 1924 Dscn0223


j'ai commencé avec demonter:

Bernard K1 1924 Dscn0224
Bernard K1 1924 Dscn0225

pas des bonne nouvelle :
Bernard K1 1924 20190611
Bernard K1 1924 20190612
Bernard K1 1924 20190610


Bernard K1 1924 20190614
Bernard K1 1924 20190615
Bernard K1 1924 20190613
Bernard K1 1924 20190616


je cherche une joint du cullasse pour une K1
est ce que personne sait que il y a quelqu'un qui fait ça neuf ?
amicalement
jeroen
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31

Michel31

Masculin Nombre de messages : 6205
Age : 70
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptyMar 18 Juin 2019, 08:54

Bonjour Jeroen.

Ah oui, il y a des dégâts !

Ton joint de culasse est-il vraiment HS ?
Ne pourrait-il pas être réutilisé avec de la pâte à joint style "Aviation" ?
C'est ce que j'ai utilisé sur le mien : http://www.geb.fr/fr/fiche.php?n=3.13.89.265.172

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jerôme (stompkopfan)

Jerôme (stompkopfan)

Masculin Nombre de messages : 235
Age : 26
Localisation : Brakel
Date d'inscription : 14/02/2014

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptyVen 21 Juin 2019, 00:59

bonjour michel
non il n'est pas HS je pense que je vais reutilisé


maintenant le demontage continue
le plaque est demonté le volant aussi et le cullasse aussi
maintenant la chemise avec le piston qui est callé
le chose con avec cette moteur est que tu dois enlever le chemise et demonter l'axe de piston parce que le trous qui est dans le bati est plus petit que la parti du bielle qui tourne a le maneton ?!?!
et ça c'est une boulot magnifique avec une moteur grippé

pour ça je suis commencé avec demonter la vilebrequin parce que j'ai pensé apres le vilo est demonté, je peux decallé le piston sur la presse, mais non !

aussi j'ai demonté les pignons des distribution et ils sont tous HS !

Bernard K1 1924 Dscn0226
Bernard K1 1924 20190617[/url
[url=https://servimg.com/view/18992067/886]
Bernard K1 1924 20190618
Bernard K1 1924 20190619
Bernard K1 1924 20190620
Bernard K1 1924 20190621


Bernard K1 1924 20190622
Bernard K1 1924 20190623

la suite demain
amicalement
jeroen
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PIJO3007

PIJO3007

Masculin Nombre de messages : 10379
Age : 64
Localisation : Banlieue NIMES
Date d'inscription : 01/01/2008

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptyVen 21 Juin 2019, 07:17

bonjour
Il paraissait bien beau dans le 1er message....l'intérieur, par contre.....Bon courage !
a+
JP de Nîmes
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/
Michel31

Michel31

Masculin Nombre de messages : 6205
Age : 70
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptyVen 21 Juin 2019, 09:53

Bonjour Jeroen.

Effectivement, ton problème est que la tête de bielle ne passant pas dans la fente du bâti, tu ne peux pas déposer l'ensemble bielle-piston-cylindre.

Bernard K1 1924 Pict3610

Tu es donc obligé de tenter le dé-grippage du piston dans ce contexte.
Une solution pourrait peut-être consister à utiliser la méthode la pompe à graisse : http://mototracteurs.forumactif.com/t5556-degrippage-d-un-piston
Pour cela, il faut :
- dérouiller et nettoyer au mieux la partie inférieure du cylindre sous la jupe du piston,
- remplacer la culasse par une plaque métallique de bonne épaisseur munie d'un graisseur,
- faire comme indiqué dans le sujet.

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jerôme (stompkopfan)

Jerôme (stompkopfan)

Masculin Nombre de messages : 235
Age : 26
Localisation : Brakel
Date d'inscription : 14/02/2014

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptyDim 30 Juin 2019, 23:42

bonjour a tous
pour le demontage du piston j'ai fais ça autre chose:
j'ai fabriqué une plaque quelle est seré avec des tube sur des goujons de mon bloque
a milieu du plaque j'ai foré une trous et j'ai mis m14 de dans et avec une pastille de diametre 63.5 qui pousse ensus de mon piston j'ai poussé mon piston en bas et voila !
Bernard K1 1924 20190624
Bernard K1 1924 20190625
Bernard K1 1924 20190626
Bernard K1 1924 20190627

j'ai aussi demonté les soupapes : le soupape admission est bon mais le soupape echappement est HS
est ce qu quelqu'un mes peux dire ou je peux acheter des nouveaux?
bonne dimanche
amicalement
jeroen
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jerôme (stompkopfan)

Jerôme (stompkopfan)

Masculin Nombre de messages : 235
Age : 26
Localisation : Brakel
Date d'inscription : 14/02/2014

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptySam 13 Juil 2019, 13:58

bonjour

a ce moment le bernard est completement demonté

le socle, bati chemise et cullasse sont nettoyer

pour le soupape d'echappement il etait ici une membre de cette forum qui est tres genreux et il m'a donné une nouveau et apres quelque changement le soupape est le juste pour mon moteur
Bernard K1 1924 20190719
Bernard K1 1924 20190717
Bernard K1 1924 20190718
Bernard K1 1924 20190721
mais il ya une chose que je comprend pas

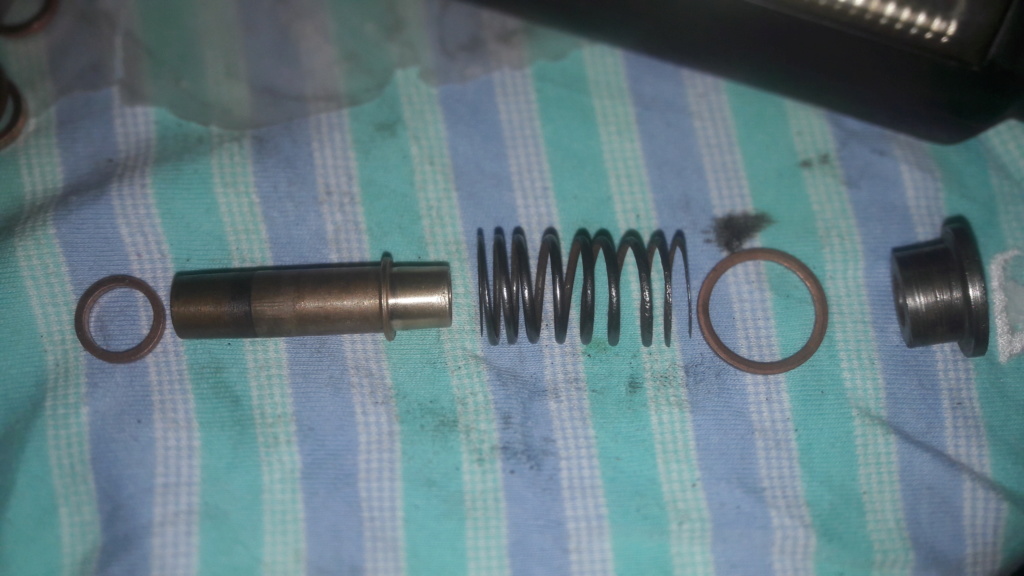

j'ai demonté le soupape d'admission et il etait 2 joint en cuivre la une qui est la pour ferme le siege en laiton mais l'autre a aucun importance je pense ?


Bernard K1 1924 20190720
Bernard K1 1924 20190722

bonne samedi
amicalement
jeroen
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jerôme (stompkopfan)

Jerôme (stompkopfan)

Masculin Nombre de messages : 235
Age : 26
Localisation : Brakel
Date d'inscription : 14/02/2014

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptyLun 15 Juil 2019, 00:44

bonjour
ici la suite

j'ai remonté le bielle et piston et la chemise
refaits des nouveau joints
Bernard K1 1924 20190635


aussi j'ai refait le filetage pour le robinet du l'eau
je pense que c'etait 3/8" mais quelqu'un a demonté le bouchon/robinet et il ne restait beaucoup de filetage pour ça j'ai grandi le trous et mis 18x1.5
Bernard K1 1924 20190638
Bernard K1 1924 20190637
Bernard K1 1924 20190636


aussi le seule boulon qui etait cassé est demonté maintenant
Bernard K1 1924 20190634

amicalement
jeroen
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jerôme (stompkopfan)

Jerôme (stompkopfan)

Masculin Nombre de messages : 235
Age : 26
Localisation : Brakel
Date d'inscription : 14/02/2014

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptyLun 19 Aoû 2019, 00:33

bonjour
ici la suite
toutes les pignons etait HS
pour ça j'au cherché le module et ça c'etait 2,5
les pignons du regulateur, vilebrequen, arbre a came et l'allumge sont des des nouveaus même le came est nouveau perce que toutes etait pourri
Bernard K1 1924 20190639
Bernard K1 1924 20190641
Bernard K1 1924 20190640
Bernard K1 1924 20190814
Bernard K1 1924 20190813
Bernard K1 1924 20190812
[uBernard K1 1924 20190815
rl=https://servimg.com/view/18992067/940]Bernard K1 1924 20190739[/url]
Bernard K1 1924 20190810
Bernard K1 1924 20190811

même les ressorts qu regulateurs etaient pourri
Bernard K1 1924 20190742
Bernard K1 1924 20190740
Bernard K1 1924 20190741

amicalement
jeroen
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jeff

jeff

Masculin Nombre de messages : 4679
Age : 49
Localisation : Chatellerault 86
Date d'inscription : 11/06/2007

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptyMar 20 Aoû 2019, 22:11

Bonsoir jérôme bonsoir a tous.

C'est énorme!!!

Tu as tout retaillé..........les pignons,l'arbre a came(il n'y en a qu'une Laughing ) .

Il y a des heures de travail,félicitations.

C'est vrai que tu partais de loin .

On attend le démarrage.

Bonne soirée.

Jeff.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
schpounz



Masculin Nombre de messages : 718
Age : 61
Localisation : centre
Date d'inscription : 19/09/2013

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptyMer 21 Aoû 2019, 10:43

Bonjour a tous



Bravo Jérôme tu est un vrai mécanicien, pas un remplaceur de pièces


ça fait plaisir a voir et chaud dans le cœur aux vrais mécanicien, la relève est donc assuré

Ton boulot s'appelle RESTAURATION, quand c'est bien il faut la dire

Continue comme cela

A+ Karl
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31

Michel31

Masculin Nombre de messages : 6205
Age : 70
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptyMer 21 Aoû 2019, 12:51

Bonjour à tous.

C'est vrai que Jérôme fait là une restauration remarquable !

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
louis35

louis35

Masculin Nombre de messages : 537
Age : 69
Localisation : Bretagne
Date d'inscription : 24/02/2009

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptyMer 21 Aoû 2019, 19:17

Bonjour à tous
Un bravo de plus pour Jérôme.
Ça, c'est du beau boulot.
@+ Louis
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Pierre74



Masculin Nombre de messages : 66
Age : 57
Localisation : La Y'aute
Date d'inscription : 26/06/2019

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptySam 24 Aoû 2019, 10:50

Bonjour tout le monde, Jérôme,

Bernard K1 1924 287628

Je suis ce sujet avec grand intérêt. Excelent etat d'esprit pour ce défi et beau travail. Reste à espérer que ce K1 ne tournera pas avec un allumage électronique planqué dans la carcasse de la magneto d'origine, ça gâcherait tout. Je suis certain que tu es capable d'aller jusqu'au bout sans "tricher" !  Wink

Bon courage pour la suite en attendant les premiers pets.

Alors à très bientôt ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PIJO3007

PIJO3007

Masculin Nombre de messages : 10379
Age : 64
Localisation : Banlieue NIMES
Date d'inscription : 01/01/2008

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptySam 24 Aoû 2019, 16:36

Bernard K1 1924 612313
Voilà comment mettre la pression !!!! cheers

moi...même si un allumage chinois se cache à l'intérieur il me plaira:
je ferai même une petite place pour lui au cas où il aurait besoin de vivre au soleil !!! pirat

a+
JP
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/
Jerôme (stompkopfan)

Jerôme (stompkopfan)

Masculin Nombre de messages : 235
Age : 26
Localisation : Brakel
Date d'inscription : 14/02/2014

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptyLun 02 Sep 2019, 22:56

bonjour a tous
merci pour m'encouragé!
ce soir j'ai reçu mon nouveau joint de cullasse
et c'est une fabriqué en belgique !!!
Bernard K1 1924 20190912
Bernard K1 1924 20190911
Bernard K1 1924 20190910

boulots que je dois encore faire:
faire des tuyautage
fabriquer d'une echappement
demarrer

bonne soiree
amicalement
jeroen
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jerôme (stompkopfan)

Jerôme (stompkopfan)

Masculin Nombre de messages : 235
Age : 26
Localisation : Brakel
Date d'inscription : 14/02/2014

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptyMar 10 Sep 2019, 21:25

bonjour
le bernard est reanimé
il tourne encore trop vite mais je dois ecore faire quelques choses
j'ai fait une petit video mais c'st pas en bon qualité

est ce que quelqu'un qui peux m'aider:
la boulon qui tiens le carburateur, je n'ai plus
est ce que quel qu'un peux demonter le sienne et donné mais des dimensions
le longuer n'a pas beaucoup d'importance mais je pense que le filetage n'est pas courant
je pense que c'est une boulon de m 6 x 0.8 mais je n'ai pas quelque chose pour tester
quelqu'un qui peux verifier svp
bonne soiree
amicalement
jeroen
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31

Michel31

Masculin Nombre de messages : 6205
Age : 70
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptyMer 11 Sep 2019, 10:34

Bonjour Jérôme.

Sur le mien, les dimensions de ce boulon sont classiques : M5 x 0,8.

Bernard K1 1924 Pict4822

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

PROGRES N425

Masculin Nombre de messages : 946
Age : 67
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 EmptySam 14 Sep 2019, 20:17

Bonjour Jeroen,

Envoie moi un croquis et je te ferai la vis dont tu rêves.

Bien à toi,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




Bernard K1 1924 Empty
MessageSujet: Re: Bernard K1 1924   Bernard K1 1924 Empty

Revenir en haut Aller en bas

Bernard K1 1924
Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» La Bernard Hinault le 19 juin 2010 : VC bienvenus
» Exemple de Préparation (en kilométres)de Bernard PIGUET
» Le courage et la passion ( livre de Bernard Issogola Amaya )
» Bernard THANRON et Astragale KM520 page 1
» les 6 jours d'Antibes par bernard thanron

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tracteurs et Motoculteurs d'Antan :: MOTEURS FIXES :: Mécanique - Technique - Problème-
Sauter vers:
