MessageSujet: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Mer 30 Mai 2018, 20:34

Bonsoir,

Journée passionnante !
Daniel, Guy et moi sommes retournés au fort de Loncin où après la répétition générale du mois dernier avons décidé, cette fois, de jouer le grand jeu.
La mission, dans un premier temps, vise à pouvoir assurer la rotation du volant au moyen d'un moteur électrique qui sera logé dans les restes de la dynamo. Pour ce faire, il est indispensable de remettre les paliers de bronze en état et de reconstruire tout ce qui a été volé par les ferrailleurs iconoclastes.
Par la suite, s'il est possible de débloquer le piston, nous envisagerons de refabriquer la bielle motrice avec sa coulisse de crosse.

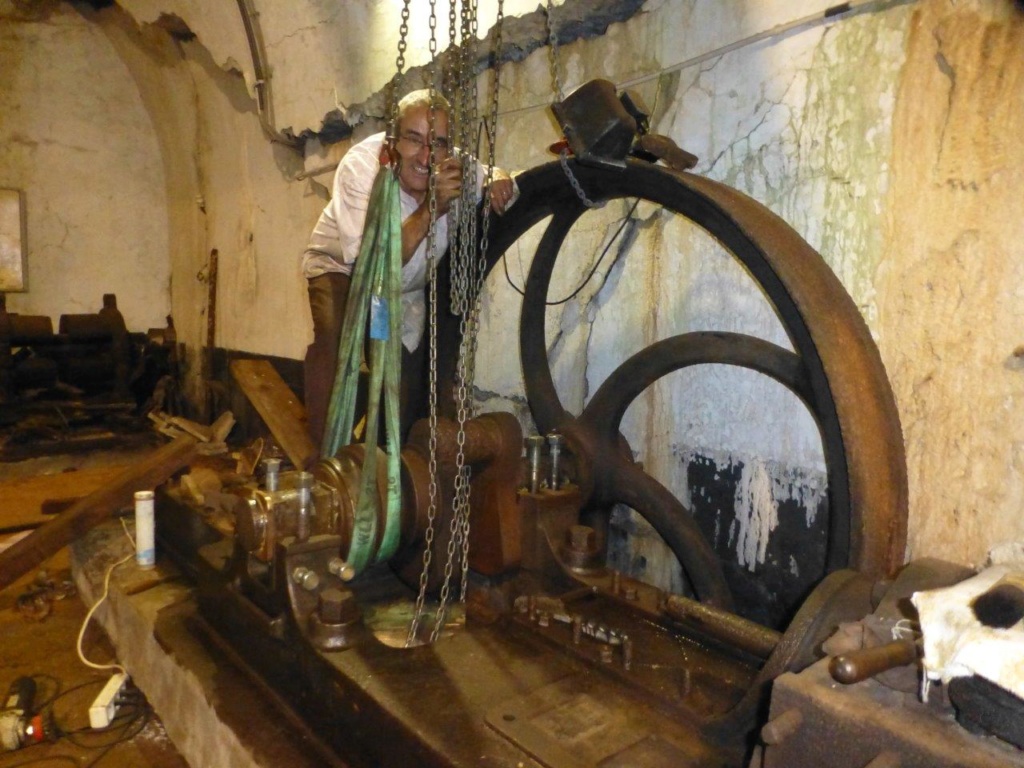

Guy, le Chef d'atelier du mardi de la mécanique a fière allure et se demande si le crochet de voute va tenir le coup.
En arrière plan, le mur lézardé témoigne des effets dévastateurs de le terrible explosion qui anéanti le fort et sa garnison le 15/08/1914.

Fort heureusement, ce crochet fixé au plafond depuis 1888 résiste sans problème et assure le support du palan à chaine.
Tout au long de l'opération,quatre puissants vérins hydrauliques assurent la sécurité.





Voici les premiers éléments arrivés sur la table d'opération. Les vis marteau seront reconstruites en mécanosoudure :

Comme dirait un de mes amis japonais : yapluka !
Je suis à la recherche de deux gros goute-à-gouttes pour placer sur les couvercles ,de palier que nous allons reconstruire.
Pour information, cette action est purement bénévole.
A suivre.
Amicalement,
PN425


Dernière édition par PROGRES N425 le Jeu 09 Aoû 2018, 13:50, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
moteur fixe

avatar

Masculin Nombre de messages : 2325
Age : 61
Localisation : 89 300 looze
Date d'inscription : 28/09/2007

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Mer 30 Mai 2018, 20:38

bonjour
superbe boulot
j'aimerai en étre
quelle taille tes huileurs??

bonne soirée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Mer 30 Mai 2018, 20:46

Bonjour Jean,

Merci pour l'intérêt !
Côté volant, l'arbre a un diamètre de 110 et au palier opposé un diamètre de 90.
Ce devrait être un gros modèle.

Bien à toi,

PA
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
eliteeleven

avatar

Masculin Nombre de messages : 711
Age : 71
Localisation : liege
Date d'inscription : 22/01/2009

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Jeu 31 Mai 2018, 07:37

Bravo et bonne continuation , du travail de pro , une X encore
Fait qd meme attention a ton dos
A++++
Roland
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31

avatar

Masculin Nombre de messages : 5603
Age : 69
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Jeu 31 Mai 2018, 10:29

Bonjour Paul-André.

Voilà un beau projet !
Si j'ai bien compris, cette machine va rester sur le site. C'est bien cela ?

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Jeu 31 Mai 2018, 12:40

Bonjour Michel,

Il n'est pas question de démonter cette machine, ni quoi que ce soit, car le site est classé comme monument historique et nécropole militaire.
Cette machine, vandalisée par des autochtones moins respectueux que les allemands, est à ma connaissance le seul exemplaire existant encore en Belgique
Si cela t'intéresse, tu trouveras tout ce qui concerne l'ouvrage sur le WEB et tu comprendras pourquoi la garnison du fort a reçu de la France, à titre posthume, la Légion d'Honneur.

Merci pour l'intérêt,

Amicalement,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Jeu 31 Mai 2018, 13:20

Bonjour,

Pour Jean ou tout qui pourrait m'aider pour les graisseurs goutte à goutte, voici une photo de la machine qui permet d'en estimer la taille.



Amicalement,

PA
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
moteur fixe

avatar

Masculin Nombre de messages : 2325
Age : 61
Localisation : 89 300 looze
Date d'inscription : 28/09/2007

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Jeu 31 Mai 2018, 18:43

bonjour

paul andré je pense que tu vas venir à Looze le 8 juillet.
on regardera dans mes tiroir ce que je peux sortir pour vous aider.
prend la dimensions de taraudage.

bon courage pour le reste du boulot
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Ven 01 Juin 2018, 19:49

Merci Jean pour ton aimable proposition.
Normalement, je serai à Looze cet été et on pourra en discuter.
En attendant, j'ai commencé à réparer les vis des couvercles de paliers :




Ces derniers sont également à refaire et on adaptera les filetages en fonction des goutte-à-gouttes disponibles.
Amicales salutations,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jacky55

avatar

Masculin Nombre de messages : 14
Age : 62
Localisation : Meurthe et Moselle
Date d'inscription : 08/10/2017

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Ven 01 Juin 2018, 21:24

Bonjour, je vais à un mariage à Liège le WE du 9 et 10 Juin, comme ce n'est pas loin, j'irai faire une visite du fort.
Je suppose que je verrai cette machine à vapeur.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Sam 02 Juin 2018, 07:43

Bonjour Jacky,

Tous les renseignements concernant les visites se trouvent ici : http://www.fortdeloncin.be/page.php?pagID=34
La machine se trouve à côté des restes du phare et de la coupole de 120 mm.

Bonne visite et bon weekend.

Cordialement,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Dim 10 Juin 2018, 09:35

Bon dimanche à tous,

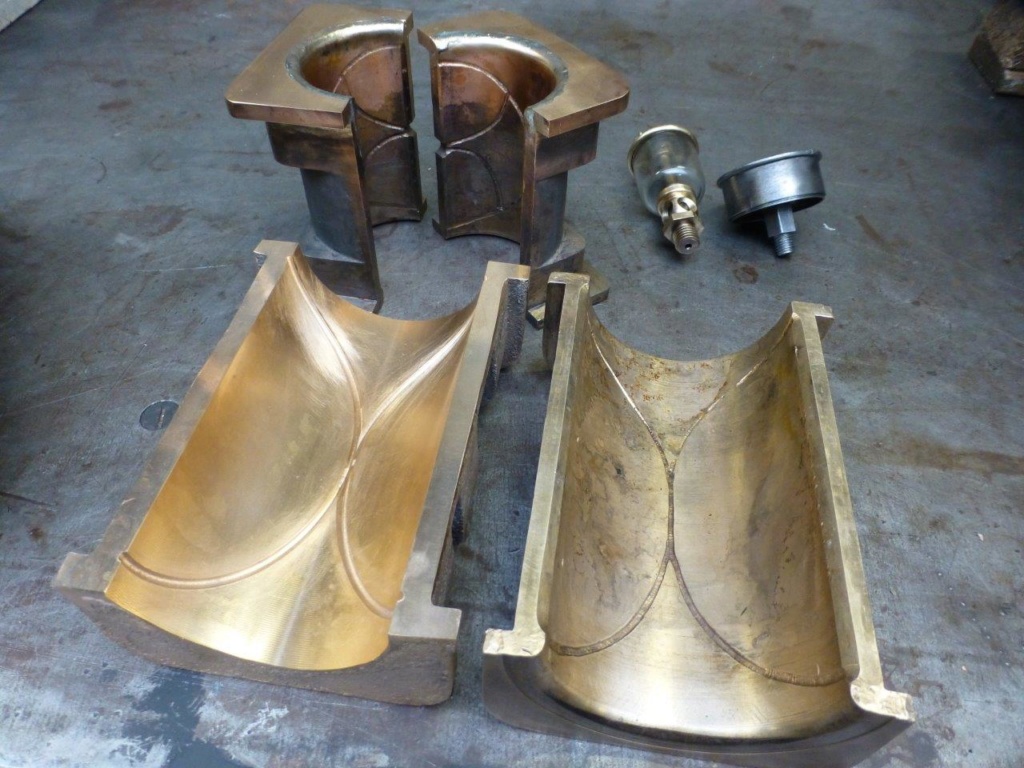

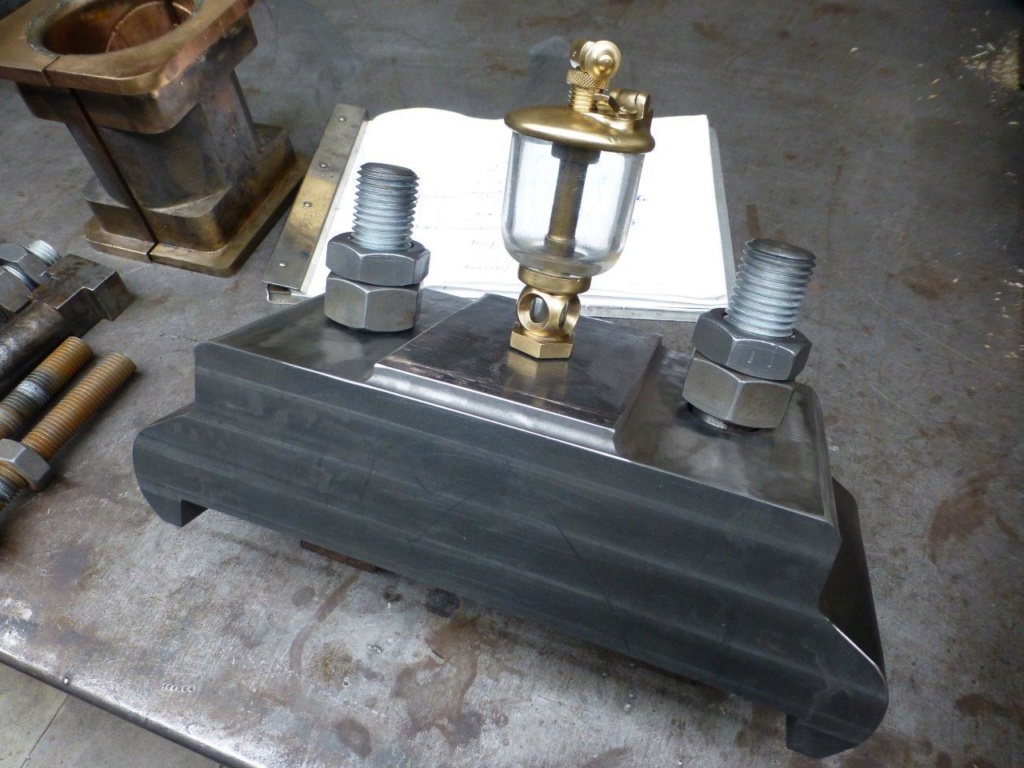

Le demi coussinet du palier de droite, pour servir de modèle, a été garni d'une épaisseur de 1,5 mm de carton.
Cette épaisseur va compenser le retrait qui est inévitable en coulée au sable.
Après coulée, toutes les faces planes seront dressées en conventionnel à l'atelier et l'usinage en creux de la demi lune de 110 mm sera fait ensuite, en commande numérique, à la fonderie.



Le coussinet du palier de gauche sera réparé.
La fonte CG 25 pour la réalisation des deux couvercles est commandée.
A suivre.
Amicalement,
PN425


Dernière édition par PROGRES N425 le Mar 26 Juin 2018, 12:35, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Jeu 14 Juin 2018, 18:45

Bonsoir,

Voici en détail le programme du BBQ de hier après-midi :








Le Roi de la lime est attendu avec impatience !
Cordialement,
PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
KLG 24

avatar

Masculin Nombre de messages : 325
Age : 18
Localisation : En France...
Date d'inscription : 09/02/2017

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Jeu 14 Juin 2018, 20:47

Bonsoir à tous,

@ Paul André :

J'adore et j'admire ton travail, tu es un artiste de l'usinage, c'est magnifique de sauver de l'oubli des machines qui ont une grande histoire.

Ces quelques mots sans valeur pour encore te féliciter !

Bonne soirée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://forumdesvieuxbernard.forumactif.com/
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Ven 15 Juin 2018, 20:53

Cher KLG,

Il n'y a vraiment rien d'extraordinaire, c'est un travail bien réglé en tandem avec un ami.
Et aussi, il y a l'histoire des fortifications de la grande guerre qui nous passionne.
Merci pour ta réaction.

Bien à toi,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Mer 04 Juil 2018, 09:47

Bonjour,

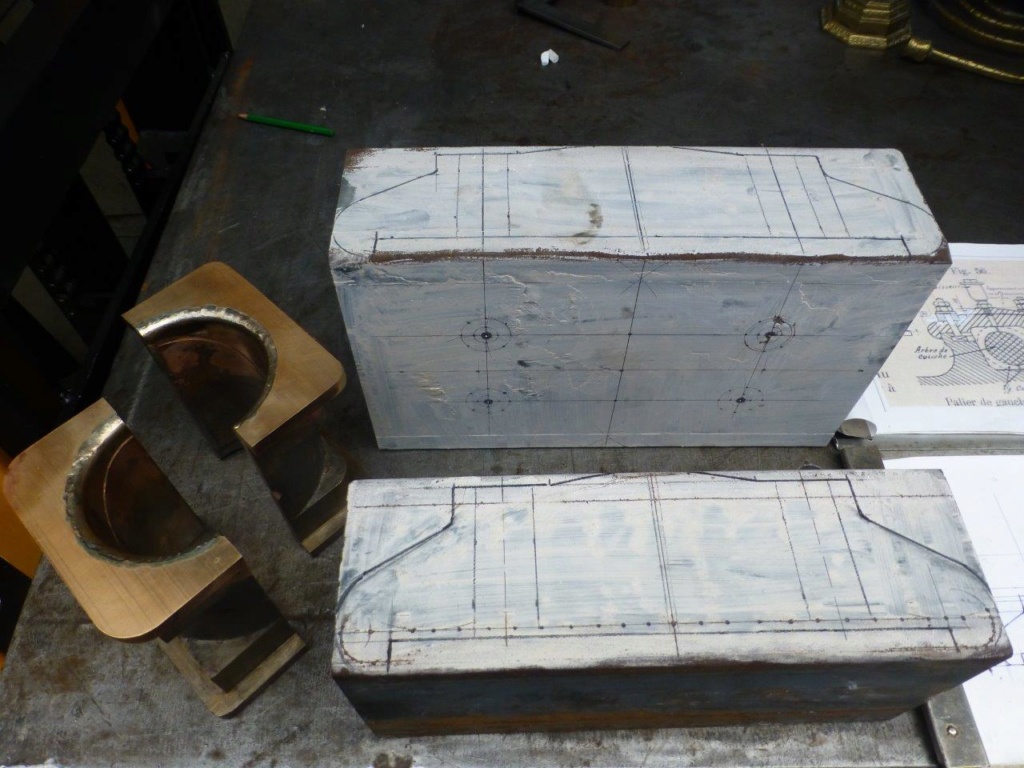

La soirée d'hier a été consacrée au traçage.

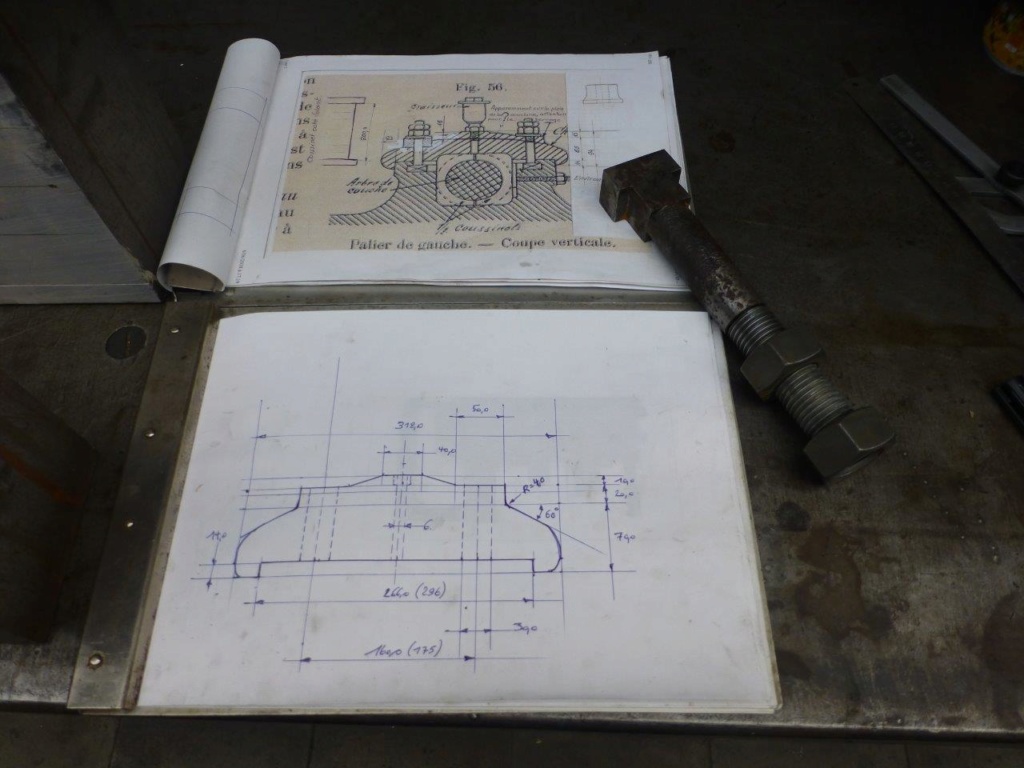

Une forme géométrique simple, proche de l’orignale, a été déterminée afin de limiter l'usinage au minimum.
Il y aura abondance de matière à enlever, les choses sérieuses vont commencer.



Cordialement,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Mer 11 Juil 2018, 21:24

Bonsoir,

Voici les dernières nouvelles du fort :

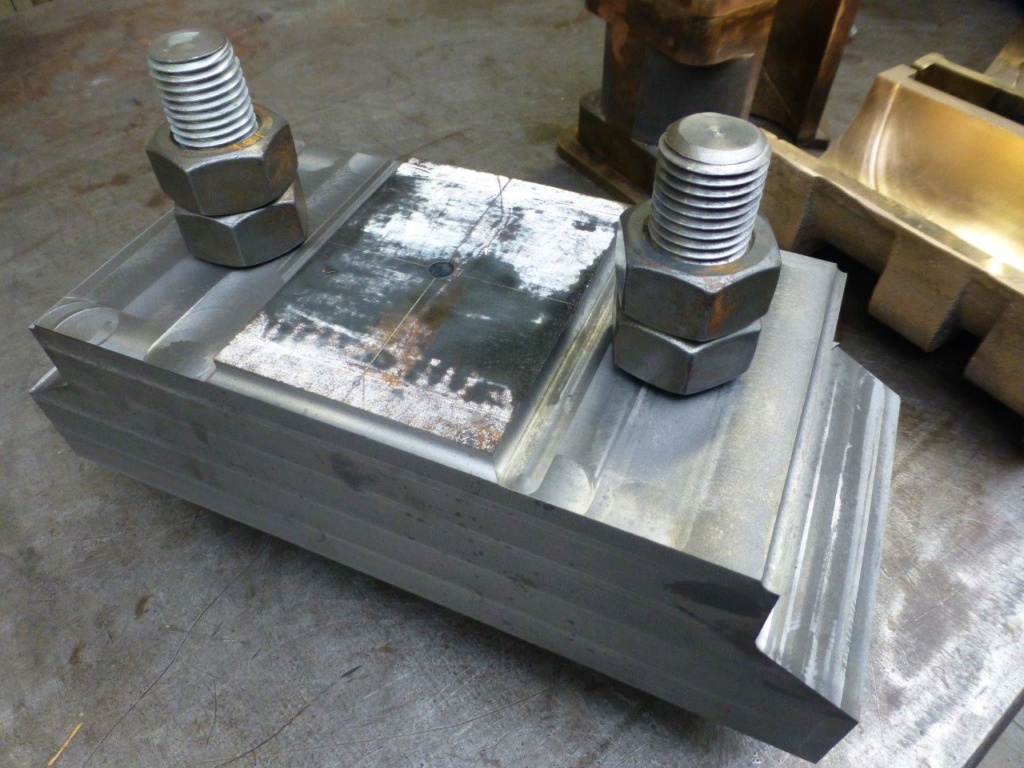

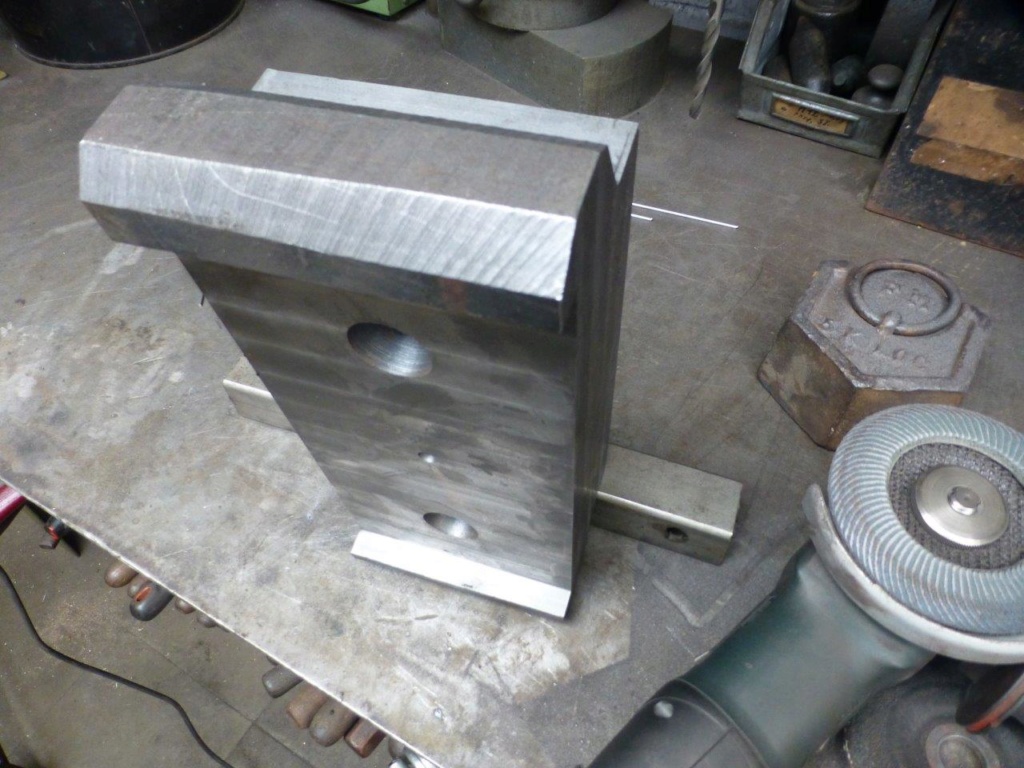

Le bloc de CG25 correspondant au palier de gauche a été placé sur la MIKRON :

Heureusement que les techniciens de surface veillent car fraiser de la fonte fait une crasse incroyable !

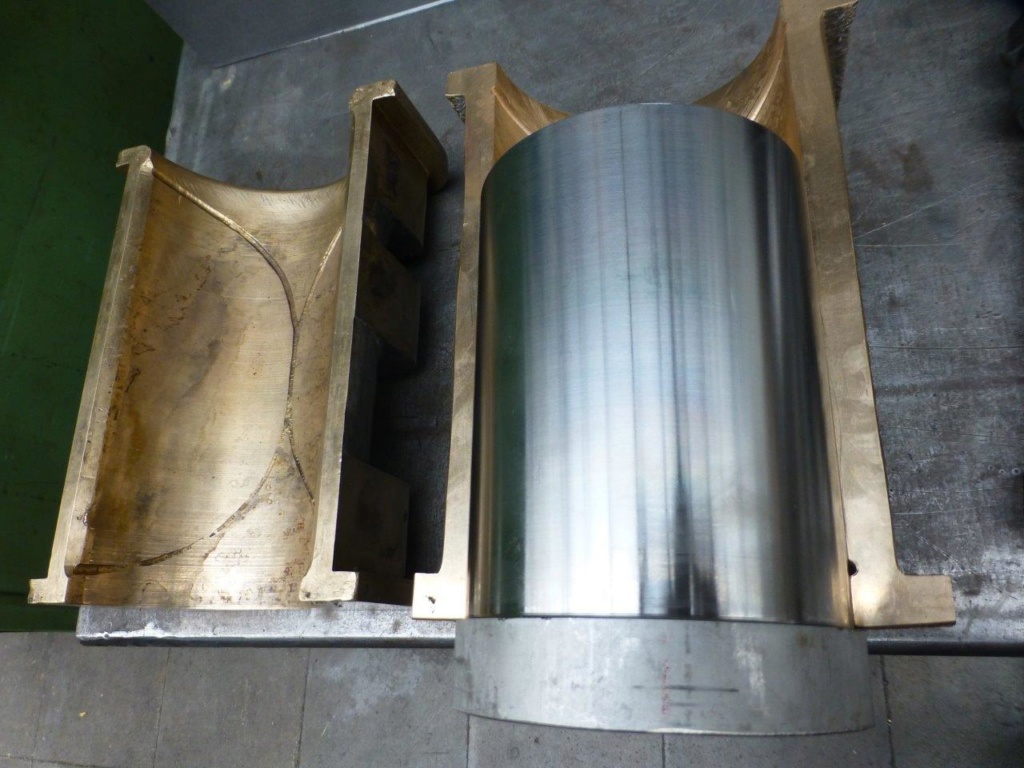

Après une demi journée passée aux manivelles voici à quoi le bloc ressemble :

Grace à la sympathique contribution de Moteur Fixe, la machine à vapeur vient de récupérer un STAUFFER n°: 7 pour le palier de droite et un joli goutte à goutte pour le palier de gauche.
Force est d'admirer le travail du fondeur qui m'a remis la demi-coquille aujourd'hui :

Il faudra encore mettre l’extérieur de cette dernière à la cote et fraiser le dégagement de 14 mm sous le couvercle de palier.
Les arrondis décoratifs seront réalisés à la main avec une meuleuse d'angle.


A suivre !
Cordialement,
PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
indenor73

avatar

Masculin Nombre de messages : 50
Age : 53
Localisation : savoie
Date d'inscription : 16/04/2014

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Mer 11 Juil 2018, 22:10

Je viens seulement de découvrir ce post qui m'inspire un profond respect pour votre
travail . Merci de prolonger l'histoire de ce fort , de cette mécanique , du savoir faire
de nos anciens . Encore bravo !!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31

avatar

Masculin Nombre de messages : 5603
Age : 69
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Jeu 12 Juil 2018, 09:12

Bonjour Paul-André.

Du beau travail !

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JRémi

avatar

Nombre de messages : 1350
Date d'inscription : 03/10/2005

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Jeu 12 Juil 2018, 22:50

Bonsoir Paul-André

Comme d'habitude, du bon boulot! Pour les rayons, tu utilises une fraise boule ou une fraise à rayonner?

A bientôt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Ven 13 Juil 2018, 20:08

Bonsoir,

Merci pour ces propos encourageants !

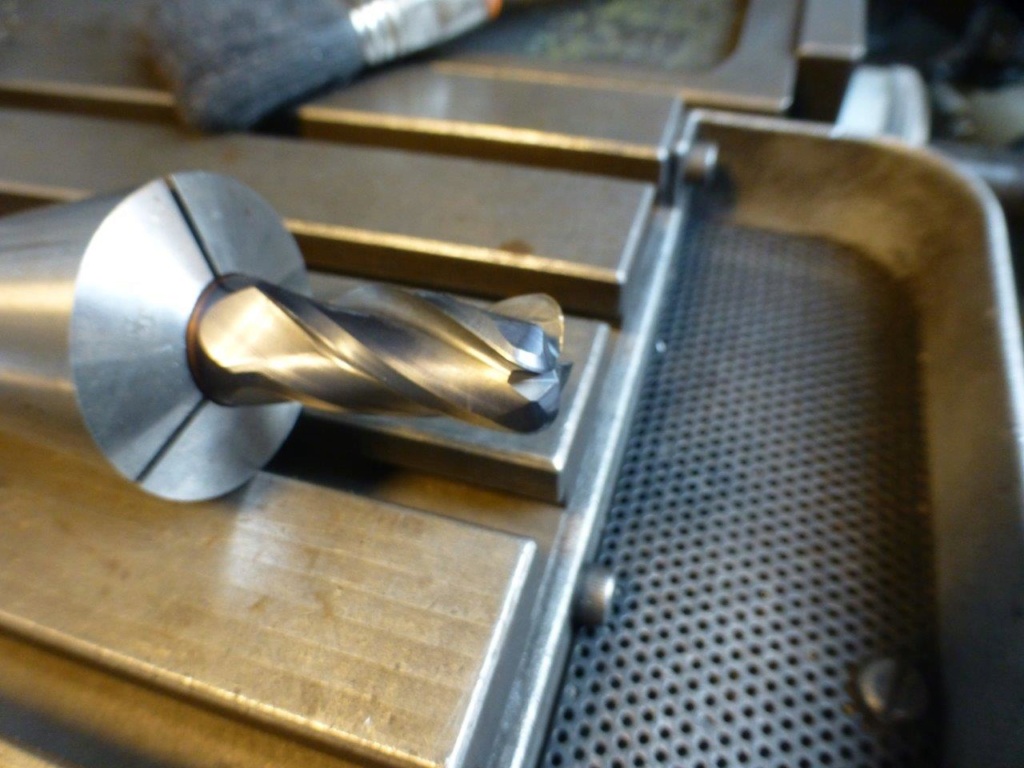

Pour répondre à J.R. voici l'arme du crime en carbure monobloc :

Cordiales salutations,
PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JRémi

avatar

Nombre de messages : 1350
Date d'inscription : 03/10/2005

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Sam 14 Juil 2018, 19:01

Bonjour

Ça s'apparente donc plus à une fraise à rayonner: ça fait du bien meilleur boulot car la variation de vitesse de coupe sur la largeur de coupe est bien moins importante que sur une fraise boule.

A bientôt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Ven 20 Juil 2018, 19:52

Bonsoir tout le monde !

Pour le goutte à goutte du palier gauche, il faut bien accepter qu'un filet de M18 x 2,5 mm n'est pas ce qu'il y a de plus pratique :

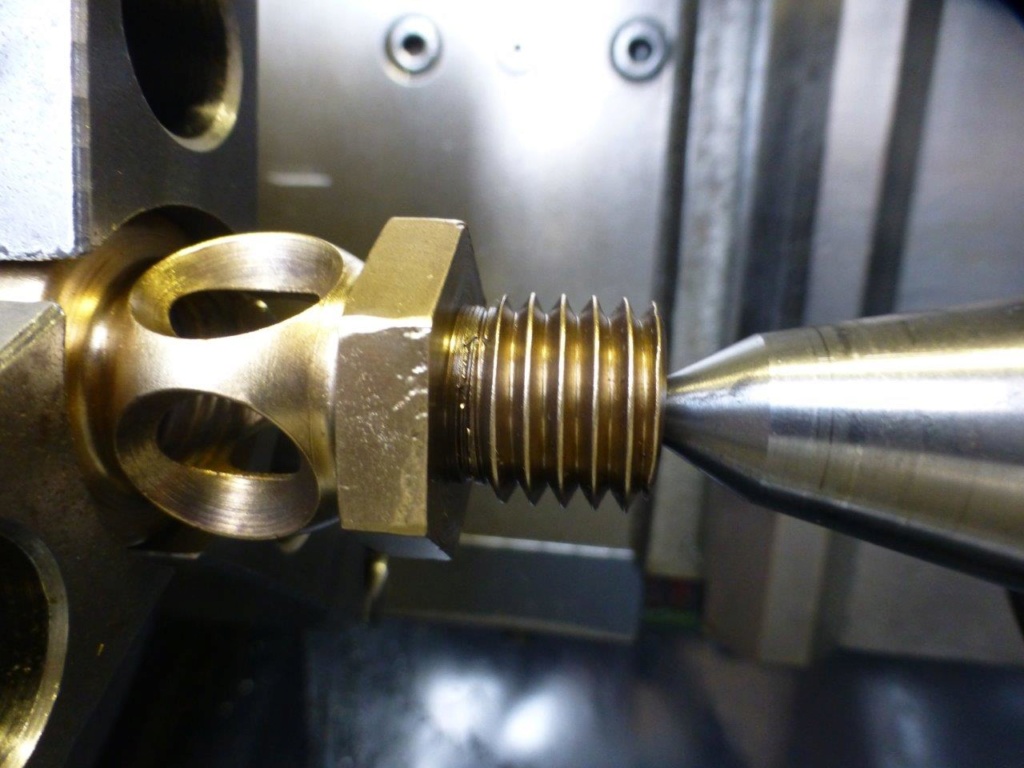

Aussi, sans perdre de temps à rechercher où l'outil à tarauder a été rangé, la pièce montée sur l'UNIBAB s'est terminée par un filet de M14 x 1,5 mm en quelques minutes :

Le dégagement de positionnement a été usiné sous le couvercle, le filet du goutte à goutte  est taraudé :

Ebauche à la scie :

Finition à la meuleuse d'angle ;

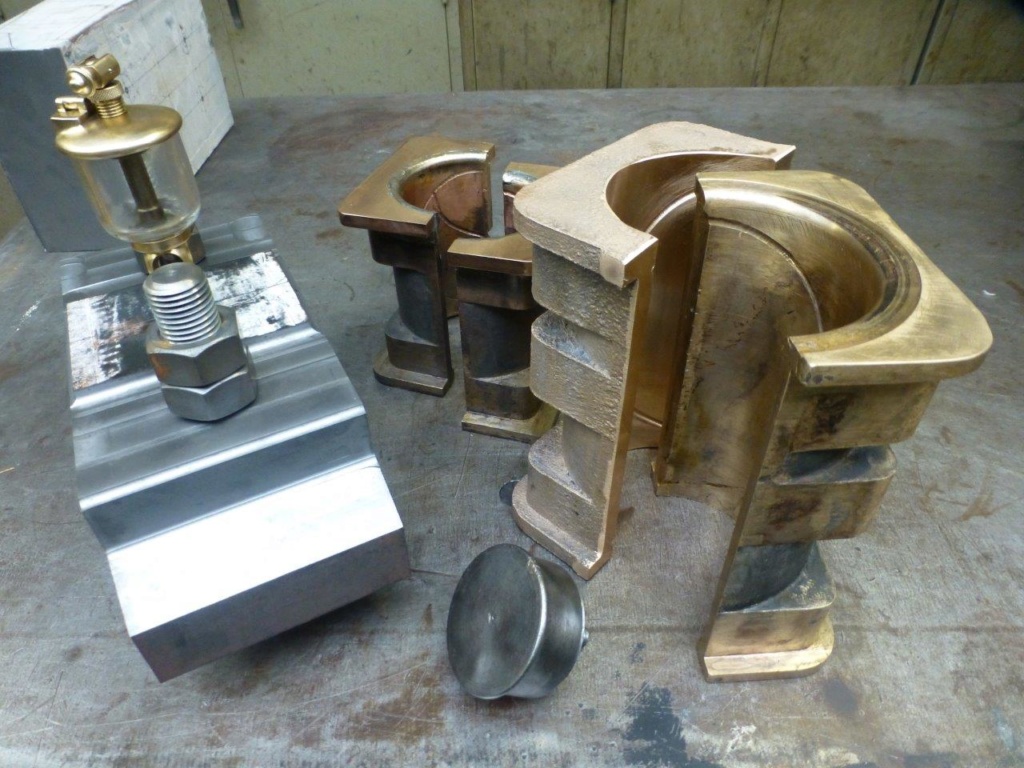

Les rayons usinés devant les trous de vis ont été supprimés, voici à quoi ressemble ce nouveau couvercle :

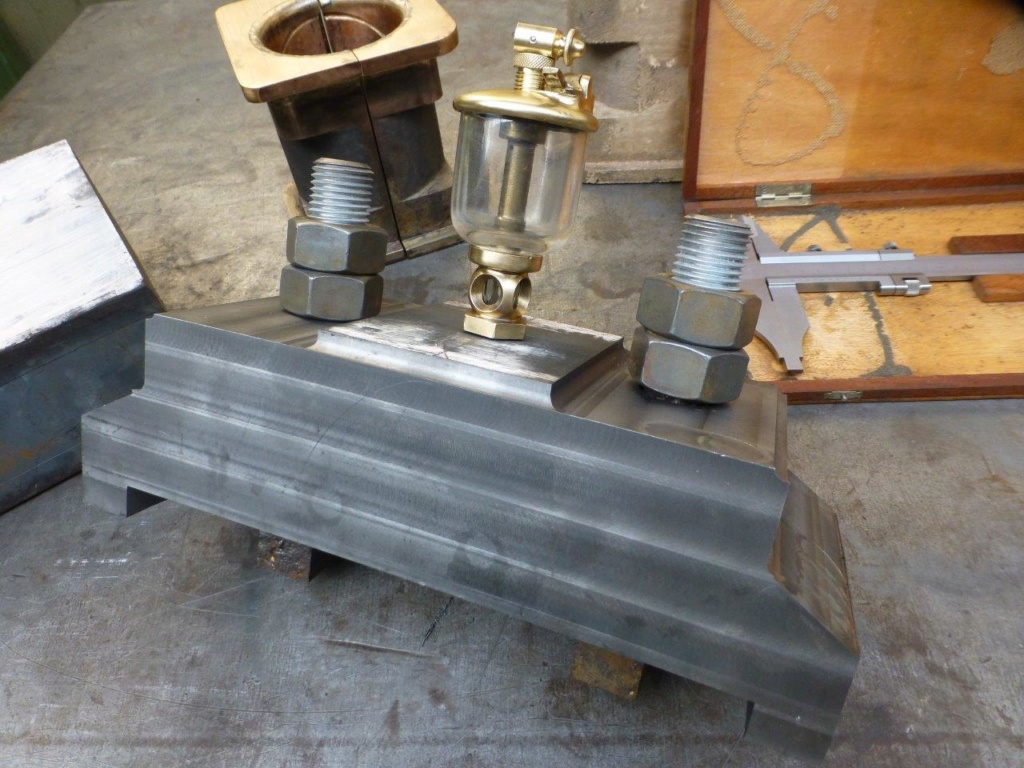

Les contre-écrous de toutes les vis de fixation ont été recoupés à 15 mm et les deux vis de rattrapage de jeu du palier gauche sont fabriquées :

Pour l'ajustage de la nouvelle demi-coquille, un calibre de diamètre 110 mm vient d'être réalisé :

La suite sera pour le prochain épisode, la salle de bain m'attend, je suis tout noir de poussière de fonte.
Bon weekend.
Amicalement,
PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31

avatar

Masculin Nombre de messages : 5603
Age : 69
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Ven 20 Juil 2018, 20:12

Bonjour Paul-André.

Toujours du beau travail (tant pis pour la répétition) !

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914   Jeu 26 Juil 2018, 20:30

Bonsoir,

Mercredi dernier, nous avons quelque peu travaillé sur les paliers de la machine dans le but de reposer l'arbre de couche.
Ajustage des coussinets de gauche et placement des vis de reprise de jeu :

Petit à petit l'arbre descend, l'utilisation d'un second palan permet d'en contrôler l’horizontalité.

Le coudé est en place ainsi que le couvercle de gauche :

Le volant bloqué depuis 104 ans a pu effectuer quelques tours
La suite dès que possible...mais il y a encore du boulot.

Cordialement,

PN 425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914

Revenir en haut Aller en bas

MACHINE A VAPEUR DES FORTS DE LA PLACE DE LIEGE EN 1914
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tracteurs et Motoculteurs d'Antan :: MOTEURS FIXES :: Moteurs Vapeur et moteurs Stirling :: Moteurs Vapeur et moteurs Stirling-
Sauter vers:
