MessageSujet: CARBURATEUR KÖRTINGS   Lun 28 Mai 2018, 17:42

Bonjour la Planète Terre,

A Nuenen, un ami m'a confié ce carburateur peu courant afin de lui refaire un couvercle et m'a mis à disposition un couvercle ZENITH.


Selon le dessin en annexe, il semblerait que le dispositif de réglage du niveau de cuve est inversé par rapport à ce que nous connaissons d'habitude. Malheureusement, ce dernier document n'est pas clair et il est impossible à votre serviteur d'y comprendre quelque chose.
Quelqu'un aurait-il une information à ce sujet ?

A défaut, je procéderai en fonction du croquis que je viens de pondre.
En ce cas, Les deux petits basculeurs du couvercle ZENITH seront récupérés et recoupés.
La fixation du couvercle sur la cuve sera assurée par un ressort plat équipé d'une petite poignée à bille.


Please notice english translation is available on request.

Amicales salutations,

PN425 Carb Cover Specialist


Dernière édition par PROGRES N425 le Mar 29 Mai 2018, 16:57, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
françois85

avatar

Masculin Nombre de messages : 4858
Age : 73
Localisation : vendée
Date d'inscription : 14/12/2006

MessageSujet: Re: CARBURATEUR KÖRTINGS   Lun 28 Mai 2018, 17:57

Bonsoir
C'est moi l'ami en question. Voilà le moteur dont il s'agit :






C'est "un petit moteur pour combustibles liquides" :


C'est le projet de restauration pour l'hiver prochain.

Bonne soirée

François
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: CARBURATEUR KÖRTINGS   Mar 29 Mai 2018, 17:07

Bonsoir,

Voici quelques informations supplémentaires découvertes sur le WEB :

http://www.zeno.org/Meyers-1905/B/Gaskraftmaschine

Cordialement,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
eliteeleven

avatar

Masculin Nombre de messages : 711
Age : 71
Localisation : liege
Date d'inscription : 22/01/2009

MessageSujet: Re: CARBURATEUR KÖRTINGS   Jeu 31 Mai 2018, 20:11

Bonsoir a tous
Ceci vous aidera peut etre , ds un carbu Longuemarre qui equipe un des mes moteurs , le systeme d'admission d'essence est aussi inversé
le pointeau libre ds le flotteur est lesté d'un anneau assez lourd qui se loge ds le creux  du coté vers le bas du flotteur , voir photos
Donc avec son poids il empeche l'essence d'arriver dans la cuve , l'essence passant qd meme un peu le dessus du flotteur vient s'arreter sur le couvercle de la cuve
Ds le fond de la cuve il y a 2 leviers articulés plutot vers le centre de la cuve , l'extremité de ces 2 leviers se levent assez haut pour venir contre la bord externe du flotteur et franchement je ne comprends pas  comment ça fonctionne mais ça marche , a l'aide !!!!!, sorry pour la qualuité des photos
Bonne soirée
Roland


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
eliteeleven

avatar

Masculin Nombre de messages : 711
Age : 71
Localisation : liege
Date d'inscription : 22/01/2009

MessageSujet: Re: CARBURATEUR KÖRTINGS   Jeu 31 Mai 2018, 20:12

PA si tu veux je viens avec mardi prochain :-)))
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JRémi

avatar

Nombre de messages : 1350
Date d'inscription : 03/10/2005

MessageSujet: Re: CARBURATEUR KÖRTINGS   Sam 02 Juin 2018, 13:46

Bonjour

Quel joli moteur, et pas courant! François, tu as de la chance d'être sponsorisé par la Belgique: ce sont des gens fiables et compétents!

A bientôt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: CARBURATEUR KÖRTINGS   Lun 04 Juin 2018, 17:39

Bonjour à tous,

Au vu des commentaires trop élogieux de l'Ami JRémi, force était, malgré la chaleur, de trouver du laiton et de le mettre sans tarder sur l'UNIMAB :





On devrait y voir plus clair demain...

Cordialement,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
françois85

avatar

Masculin Nombre de messages : 4858
Age : 73
Localisation : vendée
Date d'inscription : 14/12/2006

MessageSujet: Re: CARBURATEUR KÖRTINGS   Lun 04 Juin 2018, 18:33

Bonsoir
Tu as vu juste Jean Rémi, je suis toujours subjugué par la dextérité et la compétence technique de mes amis les "vrais" mécaniciens, que ce soient ceux de Belgique, de Giverny ou d'ailleurs.
merci les amis et à bientôt
François
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: CARBURATEUR KÖRTINGS   Mar 05 Juin 2018, 23:35

Bonsoir Tonton,
Bonsoir à tous,

Comme promis, on commence à y voir plus clair :
Première ébauche des supports de masselottes


Présentation des masselottes récupérées :

Avant de recouper ces pièces, il y a peut être lieu de gagner de la place en réduisant l’épaisseur de l’anneau de positionnement :

A suivre !
Bonne nuit à tous,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: CARBURATEUR KÖRTINGS   Mar 19 Juin 2018, 23:32

Bonne nuit,

Entre les paliers de la machine à vapeur de Loncin, les roulettes et rouleaux pour machine à bois, les potences de fin de course d’ascenseur et le bureau qu'on a jamais quitté, il est temps de se replonger sur ce fameux carburateur.

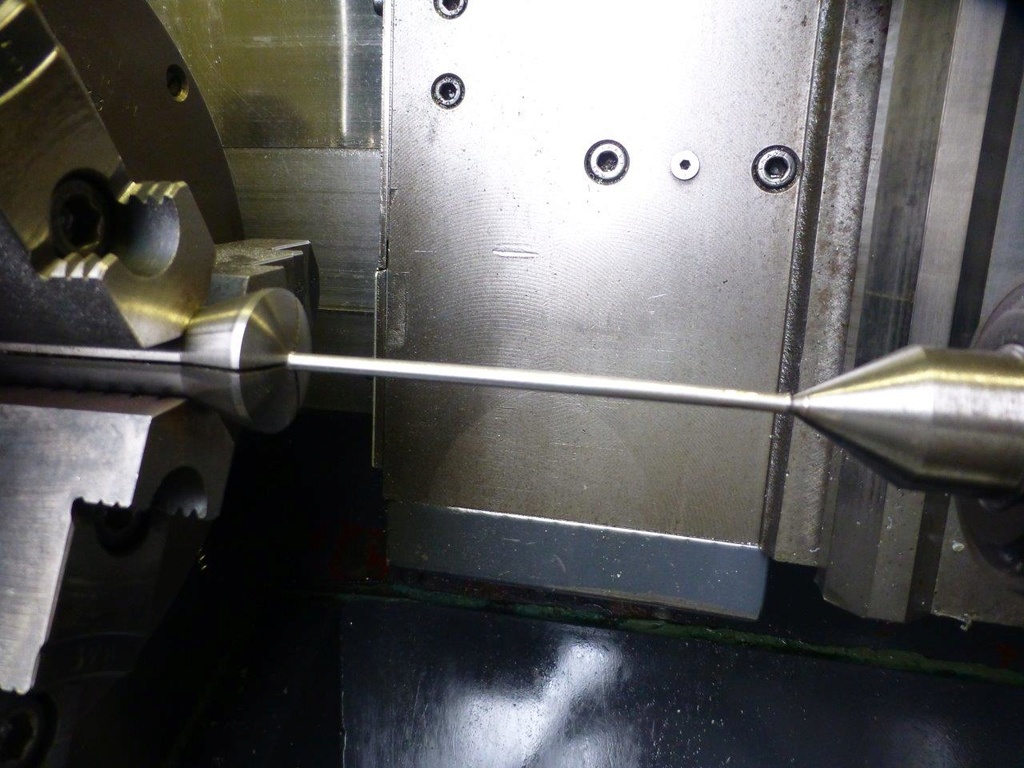

Un malheureux tournevis de pacotille est en train de se muer en pointeau presque d'origine :

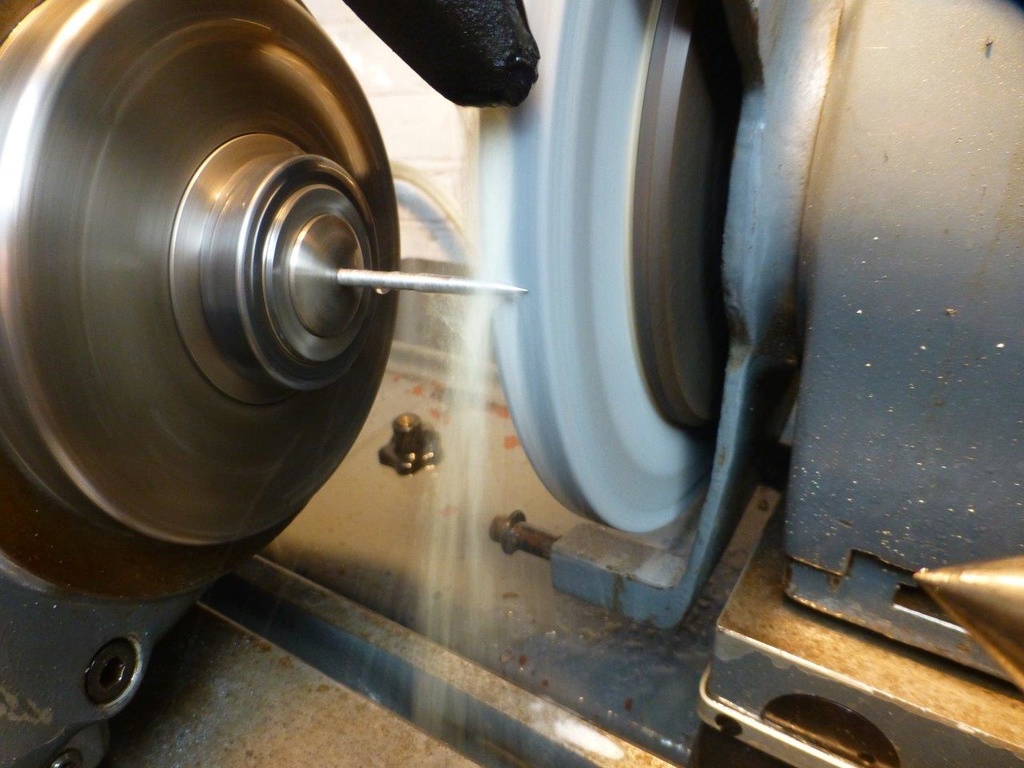

Rectifieuse oblige pour en tailler la pointe :

Perçage acrobatique des trous de 2 mm avec le mandrin spécial :

Vue de côté ;

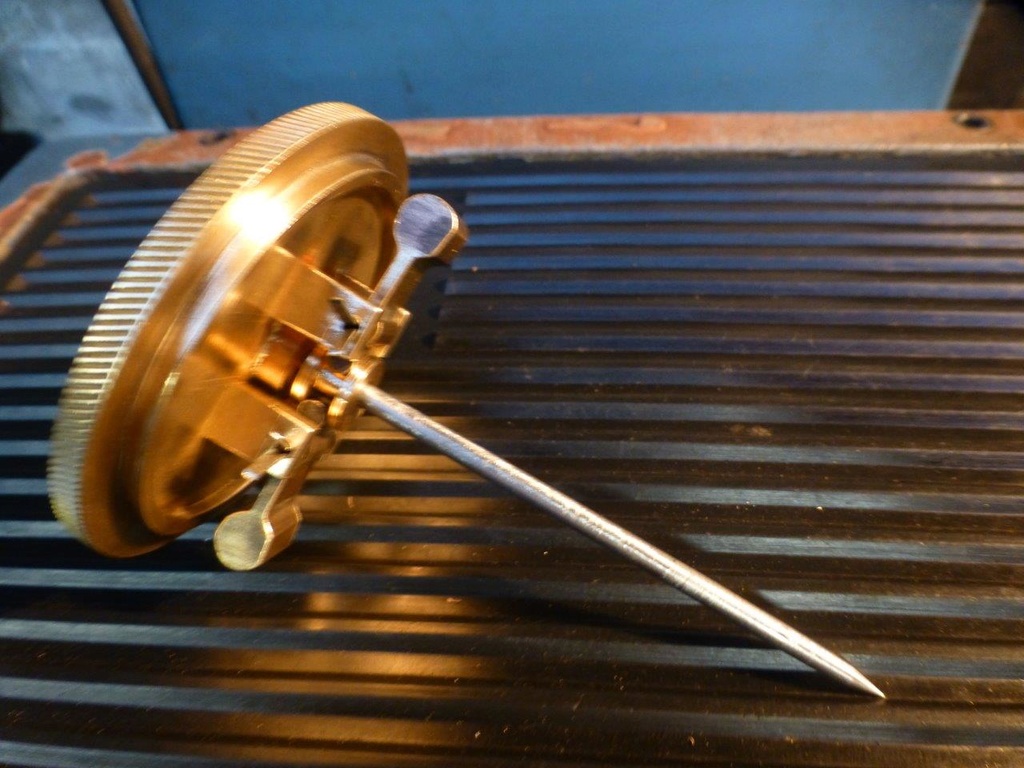

Vue du dessous :


La suite pour bientôt,
Cordialement,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
françois85

avatar

Masculin Nombre de messages : 4858
Age : 73
Localisation : vendée
Date d'inscription : 14/12/2006

MessageSujet: Re: CARBURATEUR KÖRTINGS   Mer 20 Juin 2018, 01:18

Merci Paul André

J'en reste baba !!
A bientôt à Looze.

François
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
JRémi

avatar

Nombre de messages : 1350
Date d'inscription : 03/10/2005

MessageSujet: Re: CARBURATEUR KÖRTINGS   Mer 20 Juin 2018, 10:40

Bonjour

Qu'est-ce que c'est beau!!!!
Bravo Paul-André

A bientôt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
olivier31

avatar

Masculin Nombre de messages : 2354
Age : 36
Localisation : haute garonne et seine maritime
Date d'inscription : 05/11/2006

MessageSujet: Re: CARBURATEUR KÖRTINGS   Mer 20 Juin 2018, 15:15

Parfait.

olivier
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31

avatar

Masculin Nombre de messages : 5603
Age : 69
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: CARBURATEUR KÖRTINGS   Mer 20 Juin 2018, 19:17

Bonjour à tous.

Pour le coup, Paul-André est le premier à occuper ce nouveau créneau. En plus, un créneau qui s'annonce prometteur...

Encore bravo et à bientôt !

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Simar 83

avatar

Masculin Nombre de messages : 4070
Age : 65
Localisation : Hyères
Date d'inscription : 06/01/2007

MessageSujet: Re: CARBURATEUR KÖRTINGS   Mer 20 Juin 2018, 19:18

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Burnett

avatar

Masculin Nombre de messages : 1269
Age : 70
Localisation : Courtry 77181
Date d'inscription : 15/06/2009

MessageSujet: Re: CARBURATEUR KÖRTINGS   Ven 22 Juin 2018, 08:37

Bonjour à tous,

magnifique travail Paul-André !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: CARBURATEUR KÖRTINGS   Sam 23 Juin 2018, 18:38

Bonsoir,

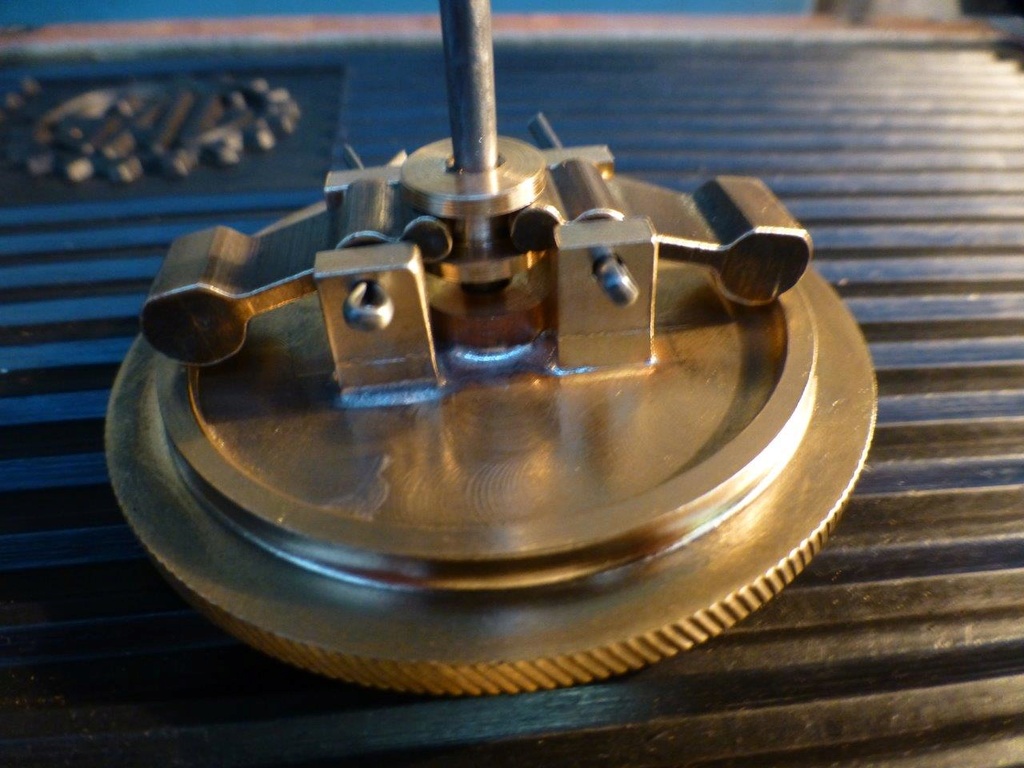

Voilà, je termine à l'instant la transformation du fameux carburateur.
Reste à espérer que la masse et la hauteur du flotteur permettront de régler un niveau de cuve correct...j'ai bon espoir.









Cordialement,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MZD77

avatar

Masculin Nombre de messages : 3966
Age : 71
Localisation : 77200 TORCY
Date d'inscription : 30/10/2008

MessageSujet: Re: CARBURATEUR KÖRTINGS   Sam 23 Juin 2018, 18:55

Bonsoir PN425,

Ce n'est pas de la mécanique à ce niveau, c'est de l'ART Exclamation
Bravo l'Artiste et chapeau bas Exclamation

Amicalement, Claude. Laughing Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
françois85

avatar

Masculin Nombre de messages : 4858
Age : 73
Localisation : vendée
Date d'inscription : 14/12/2006

MessageSujet: Re: CARBURATEUR KÖRTINGS   Dim 24 Juin 2018, 00:43

Bonsoir
C'est du ressort de l'orfèvrerie ! Je crois que je ne pouvais pas tomber mieux quand je t'ai confié cette restauration.
MERCI Paul André !

A bientôt à Looze avec un Millot pour toi dans la remorque.

François
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 761
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: CARBURATEUR KÖRTINGS   Lun 25 Juin 2018, 14:25

Bonjour à tous,

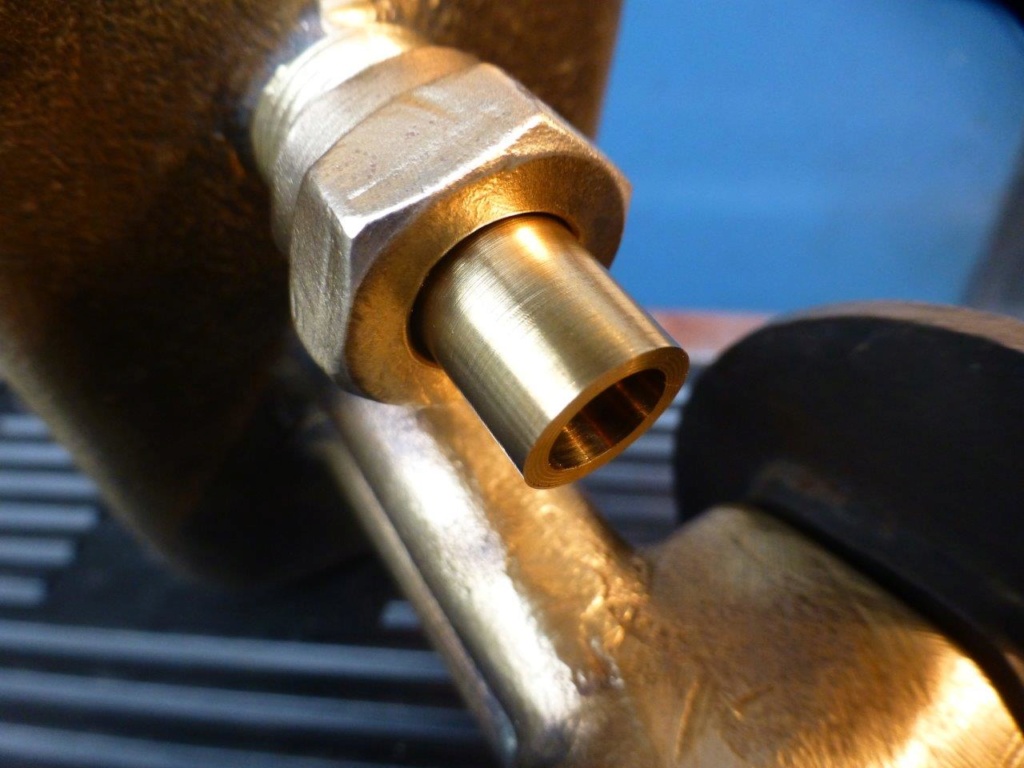

Voici la touche finale : une nouvelle olive, destinée au brasage d’un tube de 8 mm en cuivre, a été tournée ce matin.


Au vendredi 6/07 en fin d'après-midi à Looze.

Amicalement,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
françois85

avatar

Masculin Nombre de messages : 4858
Age : 73
Localisation : vendée
Date d'inscription : 14/12/2006

MessageSujet: Re: CARBURATEUR KÖRTINGS   Lun 25 Juin 2018, 17:46

MERCI Paul André

Ça ce n'était pas dans le contrat !

A dans 11 jours.

François
