 Remise en état d'un Staub PP3 de 1957

Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
kikicoquille

avatar

Masculin Nombre de messages : 686
Age : 19
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Remise en état d'un Staub PP3 de 1957   Jeu 26 Avr 2018, 19:42

Bonsoir à tous !


Dans toutes mes restaurations qui avancent plus au moins rapidement, en voici une nouvelle ! cheers
Je m'attaque à la remise en état d'un Schtroumpf du type PP3.

Petite photo de l'annonce (c'est celui de gauche) :




Quoi de mieux que de redonner vie à cet engin, qui était bien parti pour finir à la ferraille......

Première étape, le chargement !
Cela n'a pas été une mince affaire. Bien qu'il soit "roulant", un pneu était crevé, puis un PP3 ce n'est pas non plus 50 kgs........... :glare:


De retour à la maison, déchargement et petite inspection pour faire un petit état des lieux.
















Je pense que vous pouvez juger pas vous-même, il y a (un peu) de travail   war1 matraque1 cheers

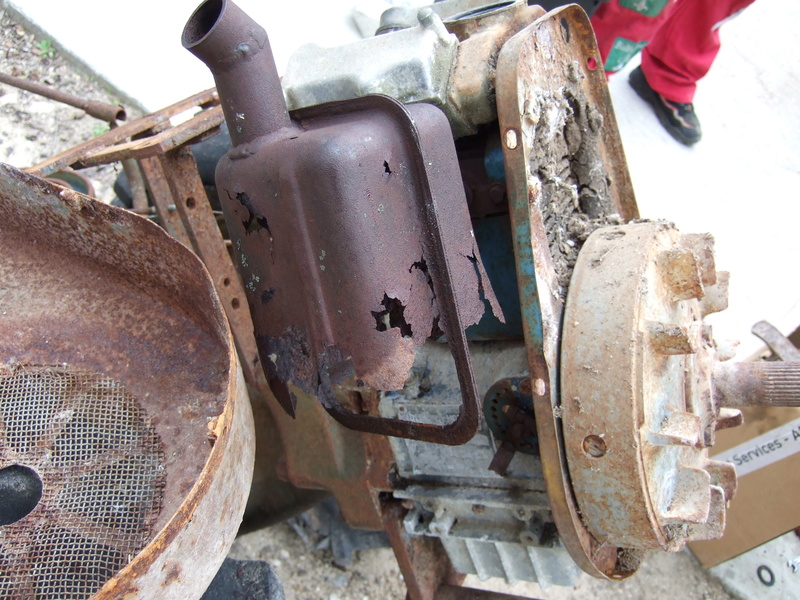

Il n'y a qu'à regarder l'état du pot d'échappement pour tirer une petite conclusion : son stockage à l'extérieur ne date pas d'hier !
En effet, le moteur est bloqué (la soupape d'échappement a du rester ouverte, en plus la culasse est en fonte, je pense que je vais avoir un joli mélange au déculassage.....

Le réservoir a pas mal pris aussi (pas de bouchon)

Bref, un démontage complet complet en perspective, une petite touche de peinture, quelques heures de travail, et je pense que le PP3 aura déjà meilleur aspect !


Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
kikicoquille

avatar

Masculin Nombre de messages : 686
Age : 19
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Ven 27 Avr 2018, 18:26

Bonjour à tous !

Encore quelques petites photos, après un bon coup de soufflette.
Le PP3 présente un petit peu mieux, mais bon, il va quand même falloir passer par l’atelier.....










Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
kikicoquille

avatar

Masculin Nombre de messages : 686
Age : 19
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Sam 28 Avr 2018, 17:45

Bonjour à tous !

Le début du démontage !






Le carburateur aura besoin d'un bon nettoyage, mais bon il n'est pas seul.....












Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Fredidu78



Masculin Nombre de messages : 265
Age : 57
Localisation : Yvelines
Date d'inscription : 25/06/2015

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Sam 28 Avr 2018, 21:02

Bonsoir Kiki

Ya un peu de calamine dans les ailettes war1

Bon courage
Fredi
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
la souche



Masculin Nombre de messages : 80
Age : 51
Localisation : LEGE 44650
Date d'inscription : 13/09/2015

MessageSujet: remise en etat staub pp3   Sam 28 Avr 2018, 22:04

bonsoir kikicoquille je suis le demontage de ton pp3b a priori tu as un carbu solex 26vbn ce type de carbu etait monté sur pp4 avec moteur bernard w610 sur les pp3b il s'agissait du zenith 26 vx je crois mais moteur bernard w110bis verifie ton type de moteur donc en resumé tu dois avoir un w610 sur ton motoculteur certains modifierons si je me trompe bonne soirée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
kikicoquille

avatar

Masculin Nombre de messages : 686
Age : 19
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Dim 29 Avr 2018, 09:21

Bonjour à tous !


Fredidu78 a écrit:
Bonsoir Kiki

Ya un peu de calamine dans les ailettes war1

Bon courage
Fredi


Je confirme, les ailettes ne sont pas très propres matraque1
Entre terre, huile, rouille, nids d'insectes, etc il faudra prévoir un bon nettoyage.
Mais bon, c'est un nouveau défis.....


Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
kikicoquille

avatar

Masculin Nombre de messages : 686
Age : 19
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Dim 29 Avr 2018, 09:25

la souche a écrit:
bonsoir kikicoquille je suis le demontage de ton pp3b a priori tu as un carbu solex 26vbn ce type de carbu etait monté sur pp4 avec moteur bernard w610 sur les pp3b il s'agissait du zenith 26 vx je crois mais moteur bernard w110bis verifie ton type de moteur donc en resumé tu dois avoir un w610 sur ton motoculteur certains modifierons si je me trompe bonne soirée


Bien vu, le carburateur est bien un solex.
En revanche, mon moteur Bernard est un w110 bis. En plus un de première génération car il a la culasse en fonte......

Apres dans la doc, tu as le solex qui est prévu pour les deux moteurs.
Bien sûr, les tailles des gicleurs et buse diffèrent






Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
kikicoquille

avatar

Masculin Nombre de messages : 686
Age : 19
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Ven 04 Mai 2018, 22:41

Bonsoir à tous !


La suite du démontage !

Coté échappement, ce n'est pas très propre......




Et quand on retire le pot, avec la culasse en fonte, ce n'est pas la grande joie non plus





Ensuite, je retire les couvres culasse, le support bouchon de remplissage et quelques bricoles supplémentaires, voici ce qui apparaît :



Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
kikicoquille

avatar

Masculin Nombre de messages : 686
Age : 19
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Ven 04 Mai 2018, 22:54

Après un petit coup d'air comprimé pour dégager les saletés, j'enlève la culasse, voici le résultat :







Bon, je précise quand même, le liquide dans le cylindre n'est pas de l'eau mais du GO, pour décaper la rouille, mais aussi pour essayer de dégripper le piston......



Sinon, la culasse ressemble à ceci :






Pas mal rouillée, soupape d'admission bien libre, en revanche celle d'échappement est grippée, et pas qu'un peu !

A suivre......


Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
jeannet
Admin
avatar

Masculin Nombre de messages : 6914
Age : 62
Localisation : gironde
Date d'inscription : 14/10/2005

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Sam 05 Mai 2018, 09:15

Bonjour,

Avec un peu de travail, tu vs avoir un bijou qui va repartir pour des dizaines d'années!!!! Fait des photos pour les collègues, c'est super!

A+

serge


_________________
staubophile
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
kikicoquille

avatar

Masculin Nombre de messages : 686
Age : 19
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Ven 11 Mai 2018, 20:12

Bonsoir à tous !

La suite du démontage du moulin....





A l'intérieur du volant moteur, je pensais trouver d'avantage de terre, ceci dit, il y en a déjà bien...











Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
kikicoquille

avatar

Masculin Nombre de messages : 686
Age : 19
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Ven 11 Mai 2018, 20:18

Sinon, pour le cylindre, je n'ai pas de photo très claire, mais bon il n'y a pas trop de dégâts, du moins sur la partie que l'on voit....
Quant au piston il est bien bloqué.....




Du coup, la vidange du moteur étant faite, je désaccouple ce dernier du pont.
Je pensais avoir une marré noire dans l'emplacement de la cloche d'embrayage, pas du tout !






De même, je pensais trouver un embrayage usé, rempli de jeu, et bien non, il est plutôt pas mal....







Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
kikicoquille

avatar

Masculin Nombre de messages : 686
Age : 19
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Mar 22 Mai 2018, 16:28

Bonjour à tous !


La suite de la mise en pièce.






Le pont commence à bien être désossé...









Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
kikicoquille

avatar

Masculin Nombre de messages : 686
Age : 19
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Mar 22 Mai 2018, 16:34

Je me demande presque si l'huile n'était pas de 1957.....
Enfin, c'était plutôt une sorte de mélasse graisseuse, mélangée à de l'eau.......





La nuit tombe, et le démontage à encore bien avancé ! (il y en a partout)



Le désassemblage de l'axe de la lyre n'a pas été une mince affaire, heureusement qu'il y avait la presse.








Il faudra encore retirer les vieux pneus des jantes...







Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
kikicoquille

avatar

Masculin Nombre de messages : 686
Age : 19
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Mar 22 Mai 2018, 16:38

Dernière étape de la journée, mettre le pont (qui n'est vraiment pas léger), sur le diable pour pouvoir le déplacer plus facilement







Petit aperçu de l'intérieur du pont, il y a encore du travail en vue !
A voir au démontage si la vis sans fin n'est pas trop piquée.......












Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
pp60b Nicolas

avatar

Masculin Nombre de messages : 654
Age : 30
Localisation : oise
Date d'inscription : 11/03/2013

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Mar 22 Mai 2018, 19:55

Bonsoir

La vache il y a de la ferraille sur la rouille

Bon courage
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jojo68



Masculin Nombre de messages : 135
Age : 42
Localisation : MULHOUSE
Date d'inscription : 09/12/2009

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Mar 22 Mai 2018, 21:25

Salut,

Ca avance bien…………….j'espère que tu repère bien toutes les pièces !

Tu en as encore du boulot, mais le résultat ne sera que plus satisfaisant !

A+, Joseph.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
kikicoquille

avatar

Masculin Nombre de messages : 686
Age : 19
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Mar 22 Mai 2018, 22:57

Re à tous !

pp60b Nicolas a écrit:
Bonsoir

La vache il y a de la ferraille sur la rouille

Bon courage


Tu as raison, on ne sais plus vraiment qui est quoi.......
Il va falloir rendre la rouille ferraillée en ferraille peinte......


Jojo68 a écrit:
Salut,

Ca avance bien…………….j'espère que tu repère bien toutes les pièces !

Tu en as encore du boulot, mais le résultat ne sera que plus satisfaisant !

A+, Joseph.

Je prends pas mal de photos pour m'y retrouver au remontage.
Aussi j'ai déjà refait un PP4, et il y a aussi TMA.....
Je pense donc m'en sortir au remontage, mais avant, comme tu dis, y'a de quoi faire !


Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
valentin02

avatar

Masculin Nombre de messages : 215
Age : 23
Localisation : aisne
Date d'inscription : 05/05/2015

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Mer 23 Mai 2018, 20:11

Bon courage, je vien de finir de restauré le même dans un état semblable a celui ci

cordialement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
FAB86

avatar

Masculin Nombre de messages : 227
Age : 51
Localisation : CHATELLERAULT
Date d'inscription : 30/10/2013

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Jeu 24 Mai 2018, 07:55

Salut,

Bon courage également, il n y a pas de raison .........................

J'ai un PP3B a retaper également,( prévu cet hiver). Laughing

Bonne journée.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
kikicoquille

avatar

Masculin Nombre de messages : 686
Age : 19
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Mar 29 Mai 2018, 22:00

Bonsoir a tous !


La suite du démontage.
Cette fois ci, je m'attaque au moteur.

Première étape, démontage des masselottes d'embrayage et de leur support.
Le masselottes sont grippées aux doigts, en revanche, les ressorts sont encore bien tendus !





Ensuite, j'ai déposé la culasse fonte.
Bon pas trop de surprise ; les soupapes ne sont pas du tout creusées (on dirait qu'elles sont pratiquement neuves).
En revanche, le siège d'échappement est mal en point. Je vais mener ma culasse chez mon rectifieur pour voir ce qu'il pourra me faire...








Un petit aperçu du bloc moteur, bien dépouillé (restant tout de même encore bien lourd...)







Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
kikicoquille

avatar

Masculin Nombre de messages : 686
Age : 19
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Mar 29 Mai 2018, 22:28

Ouverture de la bride de fixation à l'arrière pour une opération totale.....
Je pense que les vidanges n'étaient pas faites souvent.....Sur les parois, c'est presque du goudron qu'il y a !







Après, démontage de la distribution, il va y avoir un peu de nettoyage à faire........
En attendant, j'enlève le plus possible pour pouvoir attaque de dé-grippage du piston....







Dans le carter d'huile, en plus d'une épaisse boue, on distingue des traces d'eau.......





Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
kikicoquille

avatar

Masculin Nombre de messages : 686
Age : 19
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Mer 30 Mai 2018, 21:20

Bonsoir à tous !


Encore quelques pièces de démontées....

Le carter de distribution :





Une petite vue de la crasse dans les ailettes du cylindre, il n'y a pas a dire, le refroidissement était optimal !





Ensuite, j'ai pu dégager le vilebrequin, tout en laissant la bielle et le piston dans le cylindre
Le coussinet du chapeau de bielle est comme neuf (là je suis content)





En revanche, l'autre demi-coquille n'est pas dans le même état...... Dommage, il faudra en mettre des neufs....





Vient maintenant l'opération 'dé-grippage' du piston.
J'ai pris un bon rondin de bois, une bonne massette, et j'ai donné quelques coups généreux !
Finalement, le piston est venu. Le cylindre n'a ni rayures, ni 'piquage' méchants. Bonne nouvelle !
En revanche, les segments sont bien collés...





Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
kikicoquille

avatar

Masculin Nombre de messages : 686
Age : 19
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Mer 30 Mai 2018, 21:34

Pour les segments, hormis le segment racleur, je les ai cassés pour les enlever des gorges.
Pas grave, j'en remettrai des neufs !






Sinon, voici mon piston, allégé de ses segments







Autre chose :




Les Bernard W110 BIS ont des pistons de 69mm à l'origine.
Donc, celui-ci est déjà en hors-cote +1,5mm !

Aussi, j'avais en stock des coussinets pour Bernard W110 BIS / W610 en cote standard, or en les présentant sur le vilo, il y avait du jeu....
En effet, en prenant la cote du maneton, j'ai -0,5mm par rapport à l'origine !

Le plus simple sera de trouver un vilo en bon état, en cote standard, plutôt que de trouver des coussinets hors-cote....
En revanche pour le piston je le garde !



Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
lionel6801



Masculin Nombre de messages : 18
Age : 29
Localisation : Haut-Rhin
Date d'inscription : 09/05/2018

MessageSujet: Re: Remise en état d'un Staub PP3 de 1957   Jeu 31 Mai 2018, 07:39

Salut kikicoquille

Au premier regard j'ai eu peur pour ton piston mais j'avais oublié qu'il sont en jupe fendue

Bonne continuation das ta résto. très bon boulot et super motoc

Lio
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Remise en état d'un Staub PP3 de 1957

Revenir en haut Aller en bas

Remise en état d'un Staub PP3 de 1957
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tracteurs et Motoculteurs d'Antan :: MOTOCULTEURS :: Staub-
Sauter vers:
