yakidama

yakidama

Masculin Nombre de messages : 137
Age : 63
Localisation : angleterre
Date d'inscription : 11/03/2015

Moteur Keighley Morton  Empty
MessageSujet: Moteur Keighley Morton    Moteur Keighley Morton  EmptyMar 03 Avr 2018, 21:08

Bonjour encore une fois, c’est un projet que je travaille sur...
C’est un moteur d’huile Keighley Morton probablement environ 1hp. Il a été construit au Royaume-Uni. J’ai acheté les pièces - base, cylindre, volants, manivelle et bielle.
Un piston en fonte, robinets de bouteilles à tête, hot tube Assemblée, admission et d’échappement ont été faites. La plupart des pièces sont copiés à partir une gravure trouvée dans un magazine au début mais le mécanisme de soupape d’échappement est conjecture, car il n’y a aucun autre survivant de ce type de moteur et de la gravure ne montre pas clairement cela. Il y a un certain nombre de trous de la base et j’ai monté le pignon de soupape à l’aide de ces, je n’ai fait aucun nouveau trou...
Un ensemble d’engrenages de HPC installé parfaitement.
J’ai essayé de courir mais jusqu'à présent, il ne va pas... Je reçois des vapeur d’huile de l’échappement j’ai donc fait un tube chaud plus longtemps pour que la compression, la vapeur peut atteindre la partie chaude

Yakidama
Moteur Keighley Morton  Morton10
Moteur Keighley Morton  Img_0113
Moteur Keighley Morton  Img_0114



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
françois85

françois85

Masculin Nombre de messages : 5076
Age : 73
Localisation : vendée
Date d'inscription : 14/12/2006

Moteur Keighley Morton  Empty
MessageSujet: Re: Moteur Keighley Morton    Moteur Keighley Morton  EmptyMer 04 Avr 2018, 09:00

Bonjour Richard

Bravo pour ce sauvetage de l'unique exemplaire connu.

A bientôt à Nuenen.

François
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
yakidama

yakidama

Masculin Nombre de messages : 137
Age : 63
Localisation : angleterre
Date d'inscription : 11/03/2015

Moteur Keighley Morton  Empty
MessageSujet: Re: Moteur Keighley Morton    Moteur Keighley Morton  EmptyVen 20 Juil 2018, 17:32

Bonjour à tous,
Le moteur a fonctionné bien lors de l’exposition de Beaulieu pour deux jours et aussi au show de Wiston en juillet. Après quelques ajustements, j’ai peint,  maintenant le moteur et c’est fini...
Prochain projet !...

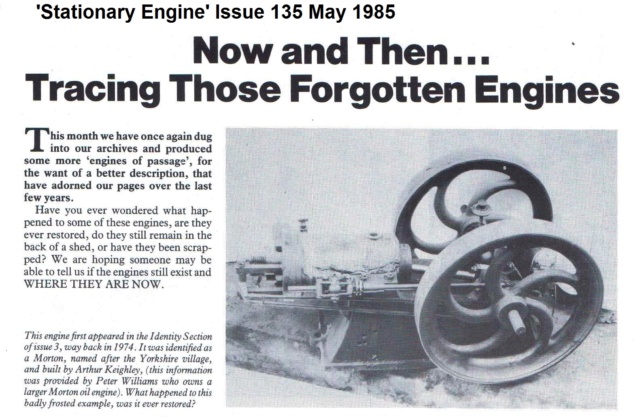

L’image de B+W est de 'Stationary Engine' mai 1985.

Yakidama

Hello all,
The engine worked well at the Beaulieu exhibition for two days and also at Wiston show in July. After some adjustments, I have now painted the engine and it is finished......
Next project !...
The B+W picture is from 'Stationary Engine' May 1985.

Moteur Keighley Morton  Img_0611

Moteur Keighley Morton  Img_0610

Moteur Keighley Morton  Keighl10
