MessageSujet: MACHINE A VAPEUR DOLL 1929   Mer 14 Mar 2018, 19:28

Bonsoir,

N'ayant plus rien de "glorieux" à me mettre sous la dent, je me suis à nouveau intéressé à la petite machine DOLL que je détiens depuis une cinquantaine d'années.
J'ai reçu cet objet en piteux état dans les années soixante et la découverte récente, à NUENEN, d'un support de chaudière m'a poussé à reprendre cette restauration qui n'avait jamais abouti.

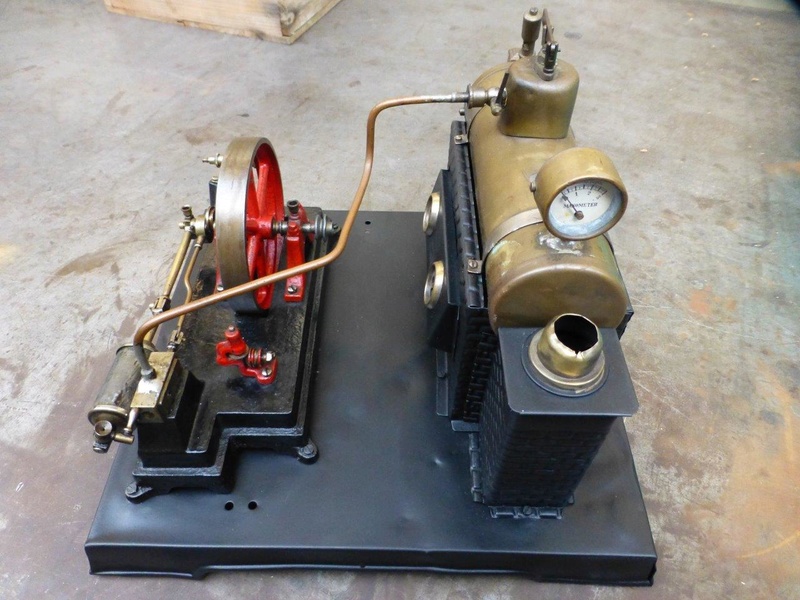

La base très chiffonnée a été redressée au mieux.
Tout y est, tout est petit et rien ne manque pour autant que les composants absents soient reconstruits :

Le régulateur de WATT décapité :

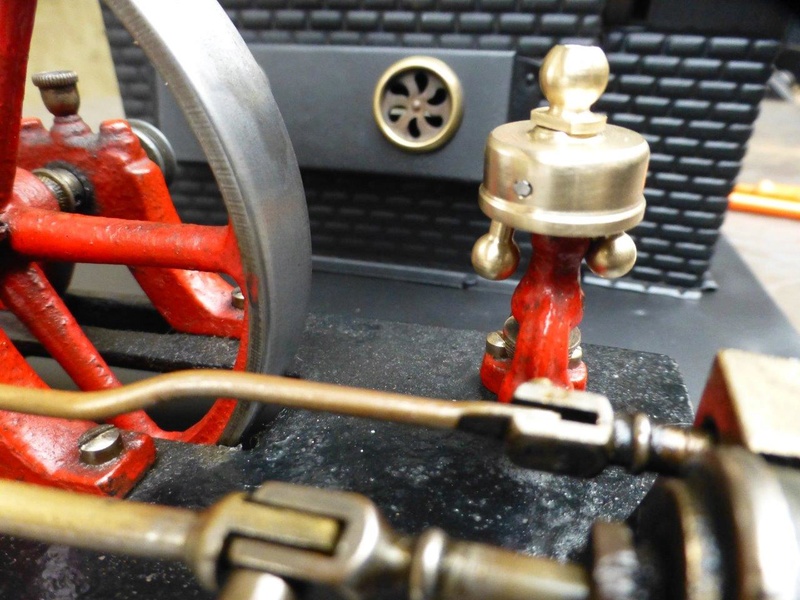

WATT a retrouvé sa tête :


Un des paliers avait son graisseur brisé :





Pas simple de tourner des machins si petits ! Il n’empêche que le graisseur est revenu :

Les vannes ont retrouvé leurs poignées manquantes. Celles-ci ont été tournées en buis d'importation vendéenne :

Une nouvelle vanne de purge a été fabriquée :

Le bouchon de remplissage de la chaudière a été refait comme l'original :

La suite pour bientôt.
Cordialement,
PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Michel31

avatar

Masculin Nombre de messages : 5514
Age : 69
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: MACHINE A VAPEUR DOLL 1929   Mer 14 Mar 2018, 19:58

Bonjour Paul-André.

La suite s'annonce prometteuse !

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Fanch-c



Masculin Nombre de messages : 241
Age : 51
Localisation : ste Anne d'Auray
Date d'inscription : 06/09/2017

MessageSujet: Re: MACHINE A VAPEUR DOLL 1929   Mer 14 Mar 2018, 20:50

... et la pompe peut ré-alimenter la cuve ?

Il te manquera un condenseur...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
françois85

avatar

Masculin Nombre de messages : 4810
Age : 72
Localisation : vendée
Date d'inscription : 14/12/2006

MessageSujet: Re: MACHINE A VAPEUR DOLL 1929   Jeu 15 Mar 2018, 01:56

Bonsoir Roland

Ravi que mon buis puisse être si bien utilisé. S'il t'en faut d'autre......

Bonne nuit

François
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 747
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DOLL 1929   Jeu 15 Mar 2018, 19:18

Cher François,

Aussi vrai que je suis un amateur reconnaissant de buis vendéen il est inexact de m’appeler Roland.

Bien à toi et bon weekend à tous.

Amicalement,

PN425

Oups !
Désolé Paul André, je me suis fait des nœuds dans les amis d'outre-Quievrain

F.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Burnett

avatar

Masculin Nombre de messages : 1268
Age : 70
Localisation : Courtry 77181
Date d'inscription : 15/06/2009

MessageSujet: Re: MACHINE A VAPEUR DOLL 1929   Ven 16 Mar 2018, 18:19

Bonsoir Paul-André,

joli jouet !

Il va falloir lui fabriquer une cheminée !



Bonne continuation !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 747
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DOLL 1929   Ven 16 Mar 2018, 20:06

Bonsoir,

Je vous remercie pour l'intérêt suscité par ce sujet quelque peu léger. Ici, je fais référence à la masse de l'engin.
Première difficulté de la journée : réaliser un filet intérieur M 7,65 x 0,75 !!!!!????.
Ce genre de taraud ne courant pas les rues, il a été décidé de réaliser le filet, sur le tour.
L'outil et les plaquettes, commandées spécialement à cet effet, ont fait merveille.
Inutile de préciser que ce filet est le plus petit que j'ai jamais réalisé en ma carrière de mécanicien autodidacte.
Les plaquettes sont minuscules, à vous de juger:





L'écrou et la noix à souder de l'orifice de sortie de la pompe alimentaire étant réalisés on s'est attaqué à greffer une allonge sur le levier de la soupape de sécurité brisé au cours du temps.
Dans la foulée, un nouveau contrepoids a été usiné :



A suivre !
Excellent weekend à tous.
PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Fanch-c



Masculin Nombre de messages : 241
Age : 51
Localisation : ste Anne d'Auray
Date d'inscription : 06/09/2017

MessageSujet: Re: MACHINE A VAPEUR DOLL 1929   Sam 17 Mar 2018, 00:03

On en est à la mécanique d'horlogerie.... !!! bravo


Pour le poids de la masse de soupape de sécurité tu l'a trouvé par méthode empirique ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
energie61

avatar

Masculin Nombre de messages : 60
Age : 57
Localisation : Normandie
Date d'inscription : 16/02/2008

MessageSujet: Re: MACHINE A VAPEUR DOLL 1929   Sam 17 Mar 2018, 06:54

Bonjour,

Magnifique, du beau travail d'horloger, bonne finition !

A bientôt
Philippe
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://musee61energie.chez-alice.fr
PROGRES N425

avatar

Masculin Nombre de messages : 747
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DOLL 1929   Sam 17 Mar 2018, 09:28

Bonjour Franch, Philippe et tous les Autres !

Le contrepoids a été usiné en m'inspirant du modèle installé sur une machine DOLL semblable, a chaudière verticale.
L'original étant en fonte coulée, j'ai contourné la difficulté de réalisation en usinant les demi coquilles qui ensuite ont été brasées à l'étain.
Pour Philippe, tu me vois plutôt gêné de faire autant de bruit avec bien peu de chose en comparaison des merveilles que tu as en cave !!!!
Néanmoins, cela met un peu d'animation sur le forum en attendant mieux à débattre.

Amicales salutations,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Fanch-c



Masculin Nombre de messages : 241
Age : 51
Localisation : ste Anne d'Auray
Date d'inscription : 06/09/2017

MessageSujet: Re: MACHINE A VAPEUR DOLL 1929   Sam 17 Mar 2018, 09:56

scratch  Tu pourrai préciser le circuit de circulation de l'eau et le fonctionnement de la vanne  dans la pompe alimentaire ?.... et la présence d'anti retours ?

Cette pompe est fictive ou fonctionnelle ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 747
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DOLL 1929   Sam 17 Mar 2018, 10:39

Bonjour,

La pompe est fonctionnelle et possède deux soupapes à bille.
Ce type de pompe était présent sur les vraies machines de faible puissance.
Je te prie de trouver ci-après, le plan d'une machine LA MEUSE qui équipait les centrales électriques des forts belges en 1914.

La pompe alimentaire se situe à gauche du cylindre comme sur la petite DOLL.
Les Amis du Mardi de la Mécanique ont pour projet de "quelque peu" restaurer ce type de machine qui est toujours présent au fort de Loncin.

Cela est une toute autre histoire qui devrait débuter avec les beaux jours, si l'aventure ne dépasse pas l'ampleur de nos moyens.

Bon samedi à tous,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
PROGRES N425

avatar

Masculin Nombre de messages : 747
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DOLL 1929   Sam 28 Avr 2018, 19:34

Bonsoir à tous,

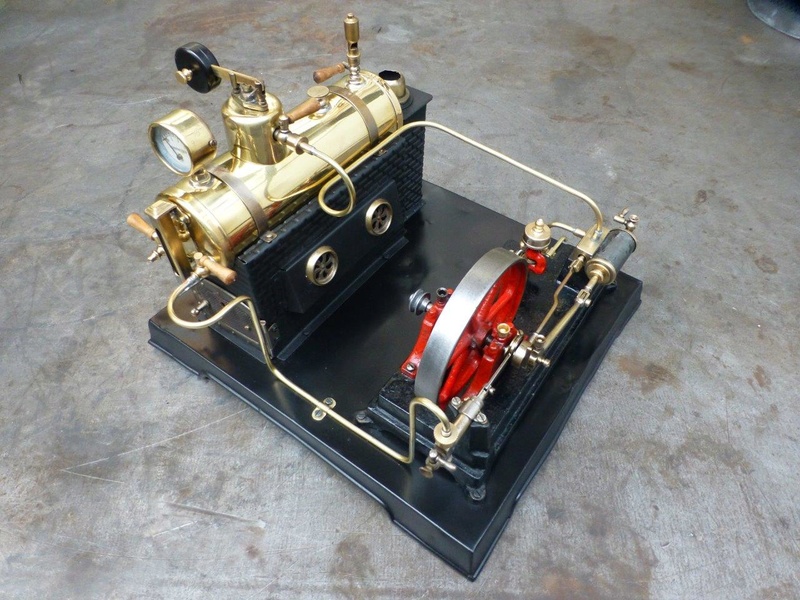

Voici l'état d'avancement des travaux sur la petite machine DOLL:
La restauration de la chaudière est terminée.
Toutes les soudures inesthétiques ont été gommées et la tuyauterie de 6 mm a été déposée.
Une nouvelle courroie commandée chez WILESCO actionne à nouveau le régulateur.




Dès que possible, je procéderai au tubage de l'alimentation vapeur du moteur ainsi que celui de la sortie de la pompe à eau vers la chaudière.
Une longueur de petit tube laiton spécial a également été commandée pour ce faire.
Il restera encore à trouver une cheminée et un brûleur double au méthanol. Peut-être à Nuenen ?

Cordialement,
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Michel31

avatar

Masculin Nombre de messages : 5514
Age : 69
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: MACHINE A VAPEUR DOLL 1929   Sam 28 Avr 2018, 19:40

Bonsoir Paul-André.

Cela avance ; cela avance bien même...

A bientôt.


_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
PROGRES N425

avatar

Masculin Nombre de messages : 747
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DOLL 1929   Jeu 03 Mai 2018, 19:24

Bonsoir tout le Monde,

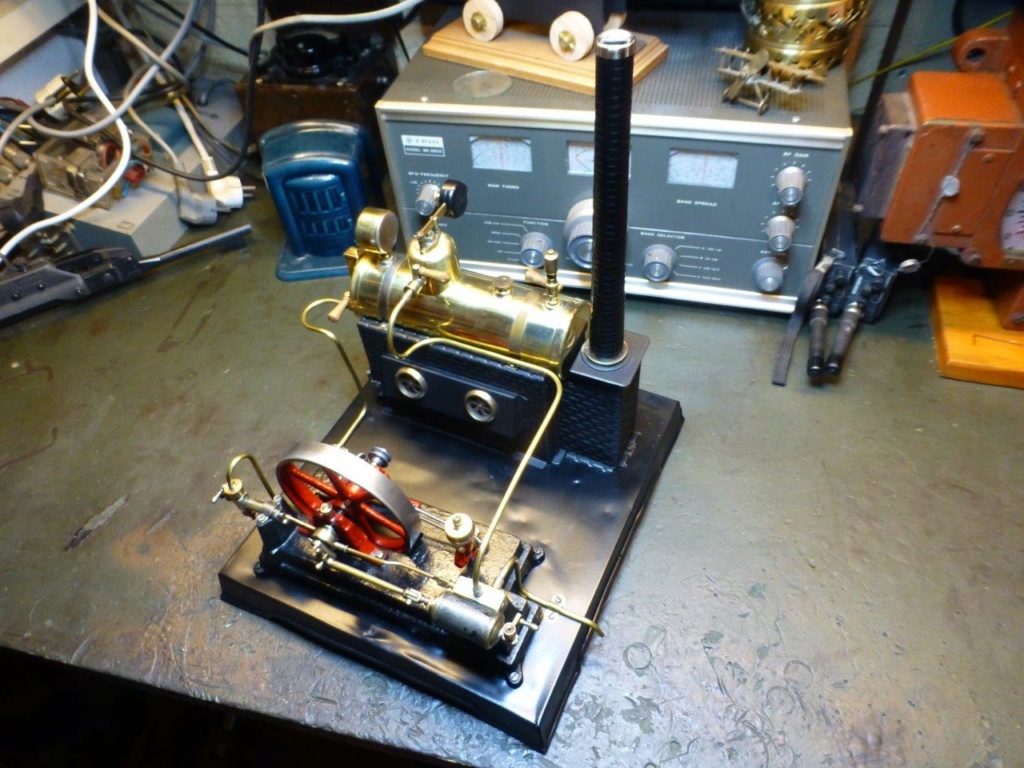

Voici la petite machine à vapeur DOLL restaurée :



La dernière étape sera de retrouver une cheminée en tôle emboutie façon brique pouvant se ficher sur un plot de 23 mm de diamètre.
Toutes les adaptations sont possibles. Malheureusement, WILESCO ne communique aucune cote pour ce qu'il vendent sur leur E-shop.
La suite au prochain numéro.

Cordialement,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Michel31

avatar

Masculin Nombre de messages : 5514
Age : 69
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: MACHINE A VAPEUR DOLL 1929   Jeu 03 Mai 2018, 19:48

Bonsoir Paul-André.

C'est vrai qu'elle est belle !

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
PROGRES N425

avatar

Masculin Nombre de messages : 747
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: MACHINE A VAPEUR DOLL 1929   Jeu 03 Mai 2018, 20:03

Merci Michel !

Bonne soirée,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Burnett

avatar

Masculin Nombre de messages : 1268
Age : 70
Localisation : Courtry 77181
Date d'inscription : 15/06/2009

MessageSujet: Re: MACHINE A VAPEUR DOLL 1929   Jeu 03 Mai 2018, 23:25

Bonsoir Paul-André,

elle est magnifique !
