MessageSujet: Motobineuse STAFOR S6B   Dim 11 Juin 2017, 17:12

Bonjour à tous,
Suite à l'acquisition de deux motobineuse Stafor S6B, je me lance dans leur restauration.
Pour la première:
Le moteur est un Bernard W317, il a une compression correcte, l'allumage marche mais il n'a pas de filtre a air. Je passe le carburateur aux ultrasons, je refais quelques joint, je remonte et met un peut d'essence, le moteur n'a pas hésité à rugir, donc petite vidange et la motobineuse pourra être utilisée.



Fabrication d'un filtre à air à partir de tôle et d'un tube d'acier pour adapter un filtre à air universel




Installation d'un interrupteur marche/arrêt puisque celui d'origine est en lambeaux




Maintenant qu'il y en a une qui marche, passons à l'autre. Déjà le moteur (un Bernard W117 bis) bloque dans le sens de marche mais tourne dans l'autre sens scratch cela ne peut pas être un grippage de soupape, mais c'est quoi alors ?
Je démonte le moteur, recouvert comme toute la motobineuse de terre et d'huile







et à l'ouverture surprise affraid le chapeau de bielle tordu, les vis éclatées, et les coussinets pliés. Mais qui avait refait ce moteur affraid
J'en conclue qu'il va falloir refaire entièrement le moteur

A suivre...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
kikicoquille

avatar

Masculin Nombre de messages : 73
Age : 18
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Motobineuse STAFOR S6B   Lun 12 Juin 2017, 17:41

Bonjour à tous,

C'est parti pour, dans un premier temps la restauration du moteur

Il a déjà fallu trouver une bielle et une pochette de joint moteur, certes ce n'est pas le plus dur...

Voici pour comparer l'état de la bielle tordue (précision : la vieille, c'est celle à droite)



Voila ma pochette de joint et les deux roulement moteur, en .C3 s'il vous plait...



Bon ensuite, je démonte tout le moteur en pièces détachées, je sable ce qu'il faut sabler, je peints ce qu'il faut peindre, je lustre ce qu'il faut lustrer, bref je restaure...

Ici, je me suis fabriquer un honoir pour déglacer mon cylindre



Je rode ensuite les soupapes



J'ai meuler les angles du vilebrequin puis lustre le maneton



Ici, un petit aperçu de quelques pièces sablées




Pour le calage de la distribution, j'ai du reprendre les valeurs constructeur étant donné que le repérage était faux (la bascule se faisait pendant la phase d'admission  affraid )







Il me reste encore la culasse, l'allumage, l'embrayage et l'habillage du moteur (volute, etc)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
kikicoquille

avatar

Masculin Nombre de messages : 73
Age : 18
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Motobineuse STAFOR S6B   Sam 24 Juin 2017, 12:21

Bonjour à tous

Aujourd'hui, suite et fin de la restauration du moteur.

Bon d'abord, j'ai terminé le haut moteur avec le montage de la culasse.
J'ai ensuite remonté le régulateur sous l'arbre à cames, avant de mettre le carter inférieur pour pouvoir encore une dernière fois tout bien lubrifier.
Puis cela a été au tour du carter latéral (là où il y a le système d'accélération). Tout se remonte parfaitement, quel plaisir...

Ensuite s'est au tour de l'allumage. Le remontage s'annonce a priori simple lol!

Bon la bobine niquel (la mis en place seulement) ; puis les vis platinées, à peine je visse la vis qui tient les câbles, paf ! elle casse Mad Bon après trois tours de méninge je décide de percer a travers tout et de mettre une vis avec un écrou frein, ouf je pense que s'est résolu ! Heureusement que j'ai mis un fil pour mettre la bobine à la masse pour l'arrêt, parce que maintenant le démontage est plus dur...
Je monte le volant moteur (après avoir réglée les vis bien sur), je monte une bougie, tourne, tourne et tourne encore, dans un sens, dans l'autre mais RIEN , RIEN de chez RIEN ! Sad Pas la moindre petite étincelle. Finalement au bout d'un certain temps, plutôt long voire très long que court, je me rend compte que mon fil haute tension était comment dire.......... MORT Evil or Very Mad
Je le change puis tourne le volant moteur, miracle une étincellle  cheers cheers cheers   l'étincelle est superbe (couleur blanche)

Bon aller passons à autre chose, l'allumage fonctionne
L'embrayage maintenant !
Il a été entièrement sablé puis les pièces à peindre l'ont été ; j'ai même passer un coup d’alésoir sur le tambour pour rendre la portée parfait et j'ai chanfreinée les angles des masses garnies de "Ferodo"



J'ai monté deux roulement à aiguilles dans le tambour



Puis j'assemble tout, voilà le résultat :




Enfin je monte le carburateur passé aux ultrasons, la grille du volant moteur et quelques bricoles et le voici :




Cet après-midi je monte la volute, le lanceur, le réservoir ainsi que le capot et puis un petit test    Basketball
Je posterai quelques photos finales du Bernard
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pony53

avatar

Masculin Nombre de messages : 2644
Age : 64
Localisation : Vosges
Date d'inscription : 13/03/2009

MessageSujet: Re: Motobineuse STAFOR S6B   Sam 24 Juin 2017, 23:14

Bonsoir à tous !
Kiki, tu nous fais là un sacré travail de restau ! on voit que tu es du métier ! (je suis à peu près sûr que tu n'es pas boulanger, ni employé de la sécu ! )
Merci pour les détails ! c'est super intéressant !
Les Stafor étaient fabriqués chez moi, à Remiremont, dans les Vosges.L'usine existe toujours, mais ils ne font que du montage . Le descendant des patrons m'avait dit qu'il ferait bien un historique de la boite, mais il ne doit pas avoir le temps, parce que je n'ai plus de nouvelles depuis quelques années !
Continue à nous faire profiter de tes restaus, on aime ça !
à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Marc12

avatar

Masculin Nombre de messages : 1860
Age : 63
Localisation : 12
Date d'inscription : 04/05/2008

MessageSujet: Re: Motobineuse STAFOR S6B   Dim 25 Juin 2017, 05:22

Bonjour

Bravo, super restauration, il va repartir pour de nombreuses années, on attend la suite

A plus

Marc
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Simar 83

avatar

Masculin Nombre de messages : 3875
Age : 64
Localisation : Hyères
Date d'inscription : 06/01/2007

MessageSujet: Re: Motobineuse STAFOR S6B   Dim 25 Juin 2017, 08:19

Bonjour

Oui tu as raison Pony, il a du matos le garçon et il sait s'en servir.
Beau boulot kikicoquille on espère une belle vidéo de la machine au travail, dépêche toi on dirait que les orages arrivent.

Bon Dimanche

Thierry
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
kikicoquille

avatar

Masculin Nombre de messages : 73
Age : 18
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Motobineuse STAFOR S6B   Dim 25 Juin 2017, 13:57

Bonjour à tous

Merci à vous pour les commentaires.
Je continue la restauration dès que possible, entre les autres restaurations...

Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
kikicoquille

avatar

Masculin Nombre de messages : 73
Age : 18
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Motobineuse STAFOR S6B   Dim 09 Juil 2017, 18:36

Bonjour à tous

Après quelque temps, la restauration a bien avancée.

Dans un premier temps, j'ai fini le bloc moteur : montage des caches de refroidissement, montage du réservoir d'essence, montage du capot...
J'ai aussi du refabriquer la commande d'accélération actionnant l'axe en bas du moteur (elle a cassé) ;  on la voit sur la première photo, une petite pièce en alu, pincée sur un axe, relié par une tringle à l'arrivée du câble.
Voici le résultat en photos








Après je mets le moteur sur un palette, tire deux fois sur le lanceur puis vous devinez, il tourne comme une montre... cheers cheers

Ensuite, je me suis penché sur le châssis et la transmission.
J'ai sablé toute les pièces, puis je les aient nettoyer avant de les peindre en rouge (code couleur : ral 3000)


J'avais commandé les roulements nécessaire à la transmission dont les références sont :
6007.2RS  (2 exemplaires pour l'axe inférieur)
6004.2RS  (2 exemplaires pour l'axe central)
6001.2RS  (2 exemplaires pour l'axe supérieur)

Donc dès leur arrivée, montage...








Après je présente les 3 axes puisqu'il faut les mettre simultanément parce qu'il n'y a pas d'attache rapide aux chaines





Ici le pignon entrainant les fraises, avec la chaine "duplex"



Et là le pignon fixé sur l'axe d'entrée




Après avoir tout positionné, je mets un peu de silicone pour faire joint et j'assemble les deux demis carters.
Voici le résultat


Aussi, comme il n'y a pas d'huile dans le carter, j'ai mis un graisseur sur le haut, comme cela, de temps en temps, hop un petit coupe de graisse sans tout démonter...




La suite va bientôt arriver...

Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PHILIPPE2877

avatar

Masculin Nombre de messages : 5827
Age : 55
Localisation : cloyes sur le loir 28220
Date d'inscription : 25/10/2012

MessageSujet: Re: Motobineuse STAFOR S6B   Dim 09 Juil 2017, 18:54

salut KIKI
bravo pour cette belle rénovation , plutôt ce sauvetage
bonne continuation
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
kikicoquille

avatar

Masculin Nombre de messages : 73
Age : 18
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Motobineuse STAFOR S6B   Ven 14 Juil 2017, 12:52

Bonjour à tous

Le travail a pas mal avancé, la fin commence à pointer le bout de son nez...

D'abord j'ai monter l'ensemble du châssis, c'est-à-dire le bloc transmission avec le guidon et le support de roue avant.
Voici quelques photos :






Ensuite, le bloc moteur étant déjà terminé, je n'est pas hésité à le mettre en place, tout de suite, cela change tout...
J'ai récupérée l’ancienne courroie qui était en très bon état
Voici le résultat en photos :







Puis je me suis penché sur le sabot du bloc transmission ; celui d'origine est en piteux état. Je récupère les deux fixations présentes sur l'ancien puis je découpe un plat en acier de 30x3mm que je plie, je soude enfin mes deux fixations récupérées, un petit coup de peinture et montage. Je suis assez content de moi.
Voici le résultat :








Ensuite, j'ai mis en place un interrupteur coupe circuit devant le moteur




J'ai peints le filtre à air à bain d'huile, tout en conservant l'autocollant d'origine




J'ai mis en place la commande des gaz




Voila l'état actuel de la motobineuse












Il ne me restera plus que le montage des couteaux et des caches de protection des fraises qui ne devraient pas tarder à arriver... puis après je pourrais faire un petit essai cheers cheers

Suite dès que possible

Ciao
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pony53

avatar

Masculin Nombre de messages : 2644
Age : 64
Localisation : Vosges
Date d'inscription : 13/03/2009

MessageSujet: Re: Motobineuse STAFOR S6B   Ven 14 Juil 2017, 13:43

Salut !

MIEUX que neuf !

T'es prêt pour attaquer des grosses restaus !

à+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
kikicoquille

avatar

Masculin Nombre de messages : 73
Age : 18
Localisation : Vaucluse
Date d'inscription : 26/03/2017

MessageSujet: Re: Motobineuse STAFOR S6B   Mar 18 Juil 2017, 18:41

Bonjour à tous

Voilà ma commande des couteaux est enfin arrivée pour la motobineuse, avec quelques autres fournitures...
Je vais pouvoir finaliser la restauration de cette petite motobineuse.

Ici à la réception des couteaux




Ensuite, je les positionne à la main, sans se tromper de sens ni de côté... puis une fois tout placer je serre les boulons  à la clé à choc, bien plus rapide qu'avec de simples clés





Comparé aux ancien qui étaient droits, c'est sur que cela change...

Les voici monté sur la machine

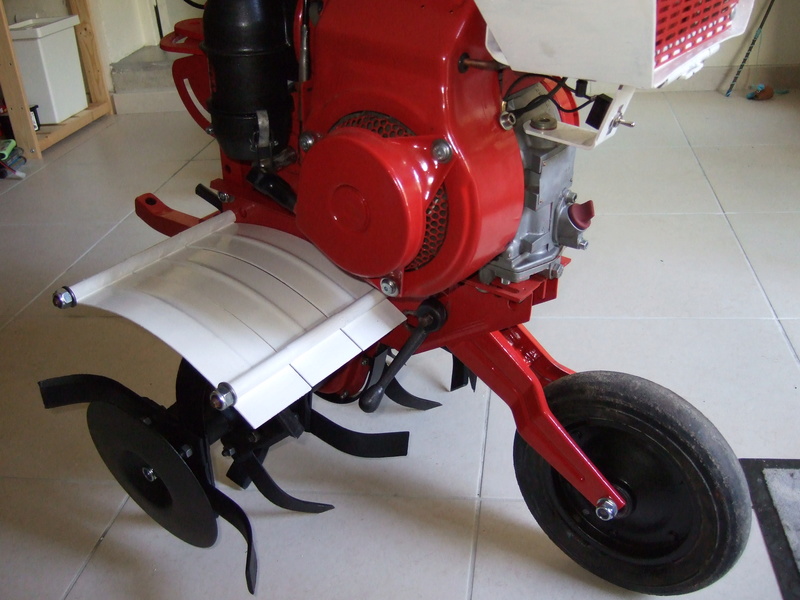

A noter aussi, les caches fraises que j'ai reçu puis peints en blanc ; je trouve qu'avec, la machine rend mieux non ?

Et voilà une restauration qui se termine (enfin presque puisqu'il me reste à fabriquer une jauge de profondeur, rien de bien méchant)
Je suis assez content du résultat final, qui me fait hésiter quant à l'utilisation de la motobineuse, elle pourrait presque être dans un musée, enfin ce serait tout de même dommage de ne pas en profiter...

N'hésiter pas à me laisser vos commentaires

Ciao
