MessageSujet: Re: MABEC CB11 sortie de grange   Ven 24 Mar 2017, 18:27

Very Happy Bonsoir à  tous , salut rex , Michel , Nicolas , Pascal ,


Pour la dénomination des modèles :

CB  = Clément Bayard

12  = puissance en chevaux de la motorisation

D  = pont équipé d'un différentiel

D  = motorisation diesel

L  = motorisation de marque Lombardini


Cette dénomination ne s'applique malheureusement pas à tous les modèles .....

Les vis de manœuvre des moyeux coulissants sont relativement fragiles , lors d'un changement de largeur il convient de déplacer la machine tous les 3 ou 4 tours de manivelle afin d'éviter les efforts sur la vis , surtout si la machine se trouve sur un sol ou le pneu ne rippe pas ;


Pour éviter le déréglage des roues pendant l'utilisation , les modèles sortis après 1962 ou 63 ont un ressort aiguille qui appuie sur une des faces du 6 pans de la vis de manœuvre ;

Michel , d'accord avec toi , c'est une belle pièce , complexe , bien réalisée surtout à une époque ou la CAO , DAO et autres commandes numériques n'existaient pas .....

Le Cb 11 D ( comme le Cb 12 DD ) est équipé d'origine d'un attelage porte-outils AU 8 , mais l' AU 7 peut se monter sans inconvénients ou problèmes ;


Pascal , il ne te reste plus qu'a bien bichonner , pour pouvoir , d'ici une cinquantaine d'années le transmettre dans le mème état à tes enfants et  petits enfants !!!!!!


Amicalement  A + Dédé
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal87

avatar

Masculin Nombre de messages : 564
Age : 54
Localisation : AMBAZAC 87
Date d'inscription : 22/12/2010

MessageSujet: Re: MABEC CB11 sortie de grange   Mer 24 Mai 2017, 12:38



Bonjour tout le monde,
le chantier de ma remorque avance doucement. Il faut dire que j'ai dû investir dans une perceuse à colonne et les forets qui vont avec pour usiner la chape d’attelage.
J'ai mis un peu de temps pour trouver un câble sous gaine pour la commande de frein à pied (câble de frein à main trouvé à la casse)





.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal87

avatar

Masculin Nombre de messages : 564
Age : 54
Localisation : AMBAZAC 87
Date d'inscription : 22/12/2010

MessageSujet: Re: MABEC CB11 sortie de grange   Mer 24 Mai 2017, 13:26









Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal87

avatar

Masculin Nombre de messages : 564
Age : 54
Localisation : AMBAZAC 87
Date d'inscription : 22/12/2010

MessageSujet: Re: MABEC CB11 sortie de grange   Mer 24 Mai 2017, 13:27












.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dedemabec

avatar

Masculin Nombre de messages : 2005
Age : 57
Localisation : Bas-Rhin ( 67 )
Date d'inscription : 30/05/2006

MessageSujet: Re: MABEC CB11 sortie de grange   Mer 24 Mai 2017, 14:49

Very Happy Bonjour à  tous , salut Pascal ,



 SUPERBE !!!!!


Tu n'as pas lésiné sur la ferraille !!!!!!  mais avec les 2 tonnes de charge remorquable ( en 6 eme !!! ) du CB 11 D ,  il vaut mieux prévoir plus costaud au départ plutôt que de devoir renforcer en cours de route .....

Suivant la largeur , la charge maxi de la remorque et la place disponible , tu pourrais éventuellement prévoir un longeron central partant du timon vers l'arrière jusqu'au niveau de l'axe de l'essieu ;

Question : ou se fait l'articulation en rotation entre le motoc et la remorque ?

Qu'as tu prévu comme plancher ?


Bonne continuation !!!!!!



Amicalement  A + Dédé
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal87

avatar

Masculin Nombre de messages : 564
Age : 54
Localisation : AMBAZAC 87
Date d'inscription : 22/12/2010

MessageSujet: Re: MABEC CB11 sortie de grange   Mer 24 Mai 2017, 16:48

Salut DéDé,

pour le plancher, ce sera des planches de châtaigner, comme pour les ridelles. Je ne me presse pas pour les faire, car depuis que j'ai ma perceuse à colonne il m'est venu l'idée de la faire basculante.
L'idée est dans la tête, pas ailleurs... Donc je vais le faire !

Et oui, le fait d'avoir une perceuse avec les forets jusqu'à 24 mm, ça donne beaucoup de possibilités

Pour ce qui est de l'articulation en rotation entre le motoculteur et la remorque, ça se fait dans la partie timon comme à l'origine (partie cylindrique qui sert au frein à inertie) Je n'ai fait que remplacer la tête d'attelage d'origine par un gros tube carré épais (ex-potelet de ligne électrique généralement fixé en façade des maisons) à l'avant duquel se trouve la chape d'attelage.

Je referai des photos demain.



.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dedemabec

avatar

Masculin Nombre de messages : 2005
Age : 57
Localisation : Bas-Rhin ( 67 )
Date d'inscription : 30/05/2006

MessageSujet: Re: MABEC CB11 sortie de grange   Mer 24 Mai 2017, 17:40

Very Happy Re salut Pascal ,


Il est clair que le champ des possibles est directement proportionnel à la taille et à l'équipement de l'atelier ......

Il  est tout aussi clair qu'une remorque basculante est nettement plus pratique à utiliser ....

Par contre , cela demande une bonne dose de réflexion concernant la géométrie  du châssis et du plateau, notamment l'emplacement de l'articulation ; ensuite , en fonction de la charge et du poids à benner , basculement manuel , hydraulique ou mécanique .....

Ensuite , en fonction de ce que tu as prévu de benner il faudra peut-être prévoir un revêtement  métallique afin de ne pas trop abimer le plancher ;

C'est un projet intéressant que je suivrais avec attention !!!!!


Tiens nous au jus !!!!!!


Amicalement  A + Dédé
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
michel3481

avatar

Masculin Nombre de messages : 1151
Age : 67
Localisation : Fontbelle 81260 Tarn
Date d'inscription : 04/08/2012

MessageSujet: Re: MABEC CB11 sortie de grange   Jeu 25 Mai 2017, 10:13

bonjour à tous

bravo pascal pour cette remorque.

perso je reste sur une remorque de voiture certes artisanale , que je vais diminuer un peu en largeur et longueur , la remorque basculante je crains ,  mais également que je suis  pas capable de fabriquer .
juste une question bête .
je comptais garder l'attelage AU8  ??   , et une liaison vers la remorque  tournante  à partir des deux trous de AU8.
cette remorque ne fera que transport  du  bois vers ma maison et d'une cuve d'eau (1000 litres )  vers le jardin (mon bois et le jardin sont attenant mais à 200 m de la maison ).

amicalement
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal87

avatar

Masculin Nombre de messages : 564
Age : 54
Localisation : AMBAZAC 87
Date d'inscription : 22/12/2010

MessageSujet: Re: MABEC CB11 sortie de grange   Jeu 25 Mai 2017, 14:22




Bonjour Michel,
bien sur tu peux utiliser l'attelage AU-8 en neutralisant le réglage de dévers. Le côté pratique, c'est le réglage de l'angle entre le motoculteur et la remorque.
Pour ma part je n'ai pas voulu l'utiliser car je trouve qu'il y a beaucoup d'articulations qui ont toutes un peu de jeu. Tous ces jeux additionnés donnent un grand débattement, et en fonction de l'effort (motoc qui tire ou remorque qui pousse) les poignées ne sont plus à la même hauteur






Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal87

avatar

Masculin Nombre de messages : 564
Age : 54
Localisation : AMBAZAC 87
Date d'inscription : 22/12/2010

MessageSujet: Re: MABEC CB11 sortie de grange   Jeu 25 Mai 2017, 14:34




Voici quelques vue en gros plan de l'attelage de ma conception :













Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dedemabec

avatar

Masculin Nombre de messages : 2005
Age : 57
Localisation : Bas-Rhin ( 67 )
Date d'inscription : 30/05/2006

MessageSujet: Re: MABEC CB11 sortie de grange   Jeu 25 Mai 2017, 18:43

Very Happy Bonsoir à  tous , salut Pascal et Michel ,


Pascal , ton accrochage est largement dimensionné !!!!!!

Michel , pour les mèmes raisons que Pascal a déjà évoqué , je te déconseillerais d'utiliser ton AU8 pour atteler ta remorque car , selon moi , l'opération d'attelage risque de ne pas être simple , d'autre part tu vas fatiguer ( inutilement ) ton attelage et s'agissant d'une pièce qui n'est trop facile  à retrouver en cas de casse ....

De plus , la fonction réglage n'apporte pas grand-chose lors de la traction d'une remorque ;

En fin , au niveau de la conception des pièces , ce n'est pas plus compliqué à réaliser un attelage qui prend directement sur l'axe de la barre d'attelage ;







Mais , ce n'est que mon avis ......


Amicalement  A + Dédé
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
michel3481

avatar

Masculin Nombre de messages : 1151
Age : 67
Localisation : Fontbelle 81260 Tarn
Date d'inscription : 04/08/2012

MessageSujet: Re: MABEC CB11 sortie de grange   Ven 26 Mai 2017, 21:15

bonsoir à tous
réponse tardive désolé confused
oui vous avez raison , pas bon mon idée du AU 8
par contre j'aimerai avoir de temps en temps  la tête d'attelage actuelle de la remorque , ( pour voiture ) .
alors j'ai fait un dessin rapide , mais il me faudra mettre le système de rotation au plus près de l'axe d'attelage .
qu'en pensez vous  ; possible ??
amicalement
Michel

bon petit souci ,, le coté droit a été coupé , en fait c'est le tube carré de la remorque et les deux perçages sont pour la fixation de la tête actuelle et une fois démonté cette tête , je fixerai le carré tube de 50 mm .(dessus ou dessous) .
j'ai marqué lg ?? parce que j'aimerai connaitre la longueur globale  , entre l'axe d'attelage et le siège par exemple
merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
michel3481

avatar

Masculin Nombre de messages : 1151
Age : 67
Localisation : Fontbelle 81260 Tarn
Date d'inscription : 04/08/2012

MessageSujet: Re: MABEC CB11 sortie de grange   Ven 26 Mai 2017, 21:49

re bonsoir
en final ça donnerai ceci

bonne soirée
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dedemabec

avatar

Masculin Nombre de messages : 2005
Age : 57
Localisation : Bas-Rhin ( 67 )
Date d'inscription : 30/05/2006

MessageSujet: Re: MABEC CB11 sortie de grange   Hier à 18:05

Very Happy Bonsoir à  tous , salut Michel


Nickel !!!!


Seule petite réserve , c'est pour le carré que tu as prévu de souder en bout de tube carré , vu que ça va travailler en flexion , ça sera le point faible .....

Pourquoi pas un tube plus long glissé dans le carré et verrouillé avec deux vis en croix ; en cas de jeu entre les deux tubes , il suffit de baguer au niveau des vis ;


Pour la longueur , j'ai mesuré 127  cm entre l'axe et le début de mon assise ; en fonction de ta corpulence tu pourras augmenter cette cote pour être à l'aise  ;

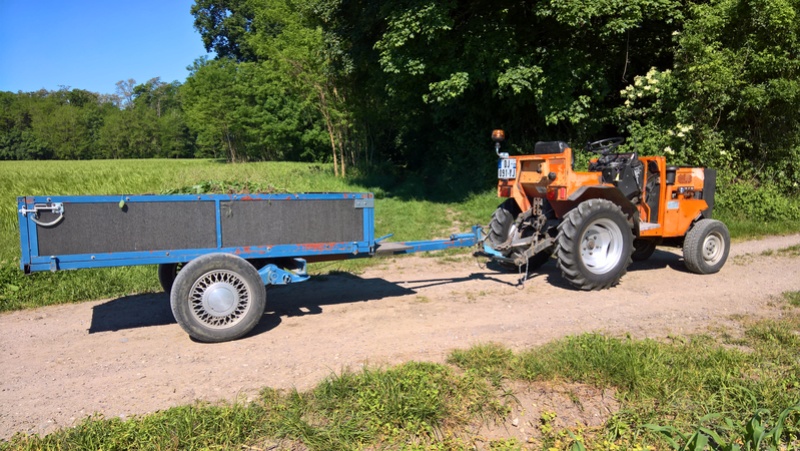

Quelques vues de ma remorque  dédiée au CB 11 D , mais ce matin  c'est le P 70 qui était de sortie  :






















Voila pour l'instant ......



Amicalement  A + Dédé
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
pascal87

avatar

Masculin Nombre de messages : 564
Age : 54
Localisation : AMBAZAC 87
Date d'inscription : 22/12/2010

MessageSujet: Re: MABEC CB11 sortie de grange   Hier à 19:16



Concernant la distance entre l'axe de pivotement de direction et l'arrière de l'assise (dossier) Dédé, tu m'avais indiqué 163 cm.
Pour mon attelage j'ai mis seulement 153 cm. Avec cette distance les poignées ne sont pas trop près de moi, et pour prendre des virages serrés, les poignées ne sont pas trop loin.
La distance dépend aussi de la hauteur de l'assise.





Revenir en haut Aller en bas
Voir le profil de l'utilisateur
dedemabec

avatar

Masculin Nombre de messages : 2005
Age : 57
Localisation : Bas-Rhin ( 67 )
Date d'inscription : 30/05/2006

MessageSujet: Re: MABEC CB11 sortie de grange   Hier à 20:46

Very Happy Re bonsoir à  tous , salut Pascal  ,


163 cm , c'est l'arrière de l'assise , le dossier , tandis que l'avant de l'assise est à 127 cm ; en fait mon assise est une banquette amovible posée sur les ridelles latérales donc elle pourrait être posé un peu plus en arrière si besoin ;






Amicalement a + Dédé
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
