Japy ou Le Succès ?

Bonsoir

J'ai acheté ce petit moteur ayant reconnu un Japy ancien. Il entrainait une scie à buches :




Il avait été copieusement modifié :
Le carburateur GA, pas d'origine, on voit la soudure de raccord sur la pipe d'admission :


La magnéto qui remplace le tube chaud d'origine :




La chapelle de la soupape d'admission est placée à 45° par rapport à l'axe du vilebrequin :


La lubrification elle aussi a été modifiée :


Les plaques d'identification envolées :


Le décompresseur n'est pas celui que l'on trouve habituellement chez les Japy :



Le syndrome du dernier rentré a encore frappé, et j'ai attaqué aussitôt le démontage.  Première surprise, la roulette du bras du régulateur est remplacé par un patin en bois dur, carré :


C'est sur cette pièce que je trouve le numéro de série pour la première fois : 686 ou 989 ?


Le volant était bloqué, mais comme tout le reste était bien gras, je supposais que ce n'était pas trop grave. Le système des tiges filetées a fonctionné à merveille :


Les ouïes habituelles de ce type ancien avaient été obstruées par des tôles galvanisées boulonnées sur les deux parties du carter. Vues de l'intérieur :




Le demi carter une fois nettoyé :

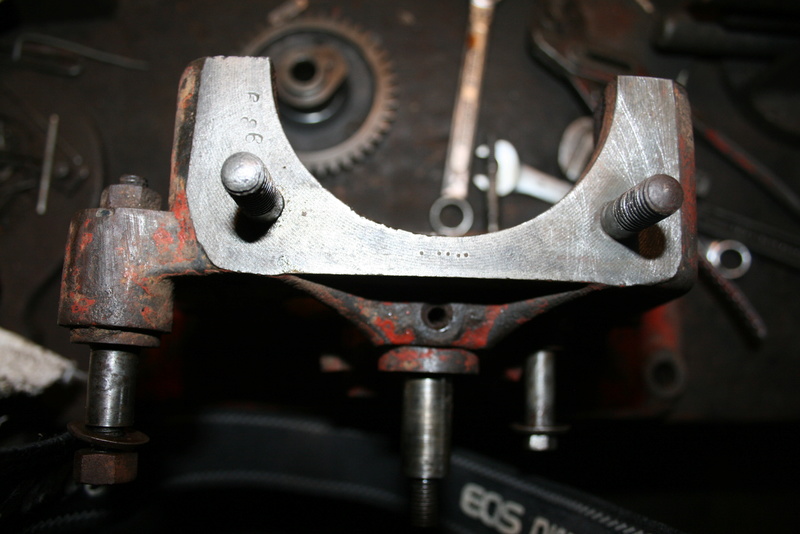

Le dessus où je retrouve le numéro :


Le volant est tenu par une clavette. Elle était cassée au raz du moyeu, et comme elle est à l'intérieur de la poulie qui est elle-même solidaire du volant, pas évident de la sortir. J'ai donc dû retirer l'ensemble volant et sa clavette en même temps :


Côté volant, sur cette tôle dont je parlais plus haut, avait été soudé un espèce de reniflard à 2 tuyaux bien fait mais dont je ne comprends pas bien l'utilité :


Le voilà déboulonné et dessoudé :


L'ensemble vilebrequin, bielle et piston étant en bon état, j'ai commencé le remontage :




Je me pose donc la question du type exact de Japy: est-ce un Le Succès ? mais les pignons devraient avoir une denture oblique, le numéro serait possible. Serait-ce un 10E ? mais là le numéro est bien petit, les premiers 10E connus commencent à 1700 et quelque. Je pencherais donc pour un type intermédiaire, un Le Succès 10E, il ressemble à ceux que l'on connait et la numérotation correspondrait à cette série. Mais rien de certain ! d'autant que parmi ces Japy archaïques, on n'en trouve quasiment pas deux pareils.

Autre particularité, le couleur : le carter et le cylindre sont peint en rouge brique, une couleur bien présente chez les Japy Le Succès, mais le volant et le plateau du régulateur sont du bleu foncé Japy classique. Et tout ça a l'air parfaitement d'origine !
En attendant de trouver les pièces manquantes (carburateur, tube chaud, roulette etc...) je vais continuer le remontage.

A bientôt

François

Bonsoir François.

Comme souvent, la production archaïque (ou plutôt primitive) de Japy soulève beaucoup de questions.
Mais tu vas trouver les réponses.

N'oublie pas que tu as déjà un Poyaud sur l'établi...

A bientôt.

Et oui, Michel, je t'ai dit, le dernier arrivé.....
Mais je n'en ai plus pour longtemps, je reprends le Poyaud aussitôt, promis.

François

PS : J'ai oublié, alésage/course : 80 x 100.

bonjour a tous
@ Francois tres bonne trouvaille !!
c'est une tres beau petit japy avec une mystère!!
pour le couleur : mon japy qui est equipé avec le pomp Java est dans le même couleur, peut etre votre japy etait aussi equipé avec une pompe comme ça
pour le decompresseur: le mienne a le même, j'ai aussi vu des autres petits japy (avec le carter en 2 pieces ) qui a une decompresseur comme ça







mais pour le reste c'est vraiment une petit bizarre japy

amicalement
jeroen

Bonjour à tous.

Je crois que "Forgesdan" a un Japy "Le Succès-10E" (n° 558) qui dispose aussi d'un robinet-décompresseur non conventionnel.
Il a aussi un système de graissage particulier, mais avec un réservoir au lieu d'un goutte-à-goutte.
Et tout cela est d'origine.
https://mototracteurs.forumactif.com/t18250-recherche-docs-pour-moteur-japy-10e-558
https://mototracteurs.forumactif.com/t18409-mon-japy-en-cours

A bientôt.

Oui, Michel, ce Le Succès 10E ressemble un peu au mien, le système de lubrification est bien d'origine, pas sur le mien : le graisseur compte goutte a été rajouté.
Mais il y a plein de différences : les dents des pignons sont obliques, le poussoir de soupape est guidé, il y a un graissage derrière sur le cylindre, les boules du régulateur semblent oblongues (pas sur ?)....
En voilà un qui ressemble plus, pris à Cazals en 2011 (page 39), mais je crois que c'est un 10E ? et là, c'est la numérotation qui ne correspond pas !


Toutes les supputations sont les bienvenues.

Bon vent.

François

bonjour à tous
cette disposition de chapelle d'admission me disais quelque chose.
je l'avais déjà vu.
et je viens de retrouver des photos.
à Paningen en 2010.
j'ai vue ce moteur.












à bientot

Bonsoir

Merci Jean. Oui, ce moteur là est presque complètement ressemblant. La seule petite différence que je trouve, c'est le sens de la bride de la sortie d'eau sur le dessus du cylindre. Celui-là est complet avec son réservoir d'huile à 2 sorties. Penses-tu que la date sur le panneau soit celle de la fabrication, ce serait octobre 1903 ? 1903 me paraît exact. Et PK serait la puissance : 0,5 CV ça aussi c'est juste.
Aujourd'hui, j'ai continué le remontage, rodage des soupapes, coup de honnoir dans le cylindre. J'ai trouvé un peu partout, un nombre 53 ou 053, je ne sais pas à quoi ça correspond car le numéro de série est bien le 686 ou 989 que je trouve aussi sur de nombreuses pièces :






Voilà où il en est ce soir :




Demain, le volant.

A demain

François

Bonsoir

Le volant : nettoyage et grattage. Et j'ai gagné ! J'ai compris que le numéro de série était le 686. Car sur le volant, les deux nombres dont je vous ai parlés sont côte à côte, ce qui fait que avec le 53, j'ai trouvé le bon sens pour l'autre :


J'ai rallongé la clavette du volant, elle était coupée au raz du moyeu. Réparation provisoire pour un montage à blanc en attendant une refabrication par mes amis ajusteurs diplômés :


Montage à blanc, et fin de l'intervention. La suite de la restauration après la saison d'été et l'acquisition d'un carburateur et d'une cheminée de tube chaud. Nous verrons aussi la lubrification, l'échappement et le refroidissement.




Et selon la phrase consacrée : "Y m'plait bien ce p'tit moteur !"
Demain, socle en bois et ensuite, promis Michel, on reprend le Poyaud.

A demain.

François

Bonsoir François.

C'est vrai que tu as joué de malchance avec ces chiffres qui peuvent se lire dans un sens ou dans l'autre.
Mais l’ambiguïté est maintenant levée.

Par contre, quid du nombre 53 ?

A bientôt.

Bonsoir,

C'est dommage de s’arrêter sur une si belle lancée, la patine est très très bien.

Olivier

salut peut etre le numero du monteur ! dans ceraines usines les monteurs avaient des numero qu ils apposaient un peu partout meme sur leur gamelles le midi !

bonsoir

Pour ma part je dirais Le Succès à tube chaud vers 1903

le volant bleu à rebord carré est curieux peut être que celui d'origine a eut un accident de poulie ?

La poulie est fondue en même temps que le volant et si elle casse il faut tout changer

très beau moteur

sylvain

Bonsoir les amis

Pour le nombre 53, quelque fois précédé d'un 0 placé horizontalement, j'ai aussi pensé au matricule du monteur. Sylvain, pour le volant, je ne comprend pas ce que tu veux dire "à rebord carré" ? J'ai l'impression qu'il ressemble aux autre (celui de Jean et celui de Cazals), qu'il ait été changé, c'est possible, mais j'y trouve les deux mêmes nombres que sur les autres pièces, et le plateau qui porte les boules du régulateur est lui aussi peint en bleu. Jeroen, oui, il pourrait bien s'agir à l'origine d'un moteur issu d'une pompe d'autant que ce moteur vient d'une région viticole.

Bonne nuit à tous.

François

salut
pour le chiffre 0 avant le 53 tu le trouve sur d autres pièces que le cylindre ? parsque sur celui ci il est mis en travers

Oui, MG, par exemple sur le piston, je n'avais pas mis la photo car elle est trouble. Mais le 0 est bien à plat là aussi :


Bon mercredi

François

Bonjour François et à tous,

Je comprend a juste raison la curiosité qu'évoque Sylvain, sur ces vieux modèles
les volants avaient un rebord plus épais que les suivants, ainsi ont peut se poser
la question si son volant est bien celui d'origine.

Maintenant chez Japy, il difficile de s'y retrouvé car il n'y a pas forcément de suite
logique ...

J'ai pu encore photographié deux plaques constructeur Japy d'un n°10 E 1994
et un n°11 E 1457 !!

En tous cas ça reste un moteur sympa, bonne restauration.

A bientôt et bonne journée.

michael

pour le 0 peut etre un marque d apairage cylindre piston  sauf si il est encore sur d autres pièces !
en tout cas si il n apparait que sur le cylindre et piston ca pourait confirmer aussi que le n° 53 est bien le numero de l assembleur le premier chiffre etant mis a l horizontale pour ne pas avoir de confusion avec le numero d assemblage ! il ce pourait aussi que ca soit la lettre o qui soit posée ,  une autre lettre n aurait pas posé probleme de confusion avec les chiffres

quand j était aprenti dans une boite vraiment ancienne le chef avait pour habitude de faire ses propres marques sur les bécanes et deriere la plaque de serie mettait son numero perso qu il avait eu aprenti avec son outilage dans cette meme usine

moi suite a ces conseils j aposait mes initiales sur les crapaudines ( paliers / roulements ) que je montait et ca ma sauvé la mise une fois lors d un retour garantie ( c était pas moi  )


pour info:
sur les cyclomoteurs Peugeot aposait des lettres sur chemises /piston c est pour l apairage de ceux ci
sur les pistons solex d origine d epoque il y a eu soit A,B,ou C c était en fait la lettre du batiment d usinage

donc ca risque d etre dur de determiner la chose mais il est interessant de faire des suppositions

Bonsoir

Le voilà sur son socle. Fin de la première séquence, comme je vous le disais, la suite  quand j'aurais les pièces manquantes.




Au mois d'octobre, novembre ou décembre.

François

françois85 a écrit:

Bonsoir

Côté volant, sur cette tôle dont je parlais plus haut, avait été soudé un espèce de reniflard à 2 tuyaux bien fait mais dont je ne comprends pas bien l'utilité :


Le voilà déboulonné et dessoudé :


François

en l'utilisant avec une scie circulaire, peut-être le collecteur a attaqué à un tube qui était loin du moteur, afin d'éviter l'aspiration de la sciure

bonjour à tous

David; cette option me parait excellente, mais je pense que le dispositif devait fonctionner
en surpression pour éviter l'inclusion de sciure dans le carter moteur avec un ventilateur
auxiliaire ?
amicalement Renée

Bonjour Davide

Oui, je pense aussi cela, le châssis de la scie elle-même était en bois et de fabrication soignée, je pense que les transformations sur le moteur ont été effectuées quand on a adapté ce moteur sur la scie. Les grandes ouvertures du carter pouvaient en effet faire craindre une accumulation se sciure. Toutes ces transformations avaient été très bien faites, aussi bien l'ajout de la magnéto que ces obturations du carter et que le montage des réservoirs eau et essence. Sans doute le travail de l'un de ces forgerons de village qui ont malheureusement disparus avec leur savoir-faire et leur compétences multiples.

Bon lundi

François

Bonjour François
Tu as encore déniché une rareté. Bravo.
J'aimerais avoir quelques précisions,stp,pour ce qui est de sortir le volant sans ôter la clavette à talon.
Tu veux dire que tu positionnes ton arrache et que ça arrive à extraire le tout,sans risque de casse?
Bonne chance pour retrouver les pièces manquantes.
Bonne continuation.
Michel

Bonsoir Michel

Oui, oui. Je ne pouvais rien faire d'autre : la clavette était coupée au raz du moyeu, d'ailleurs, pour empêcher qu'elle ne sorte, une douille avait été placée tout contre, fixée sur le vilebrequin par la vis téton qui sert à la manivelle de démarrage. Je ne pouvais pas percer cette clavette car trop fine (2 ou 3 mm), pas y souder une rallonge non plus car au fond de la poulie. Alors, la seule solution qui restait était de sortir avec l'arrache moyeu l'ensemble volant/reste de clavette. Et c'est venu, doucement, mais c'est venu sans rien casser. J'avais bien nettoyé auparavant le vilebrequin et la rainure de la clavette. Ce fut long et dur (pas de ricanements s'il vous plait!), mais ce fut bon.

Voilà, Michel, tu sais tout.

Bonne nuit

François

Bonjour François.
Merci pour tes précisions.
Il me semble voir que ta clavette est plate sur toute sa portée.
En est-il de même avec les clavettes qui sont taillées "en bais".
Autre cas de figure:
Sur le vilebrequin il y a le volant avec clavette et devant une poulie dans laquelle la clavette est cassée
au ras.Inaccessible! Penses-tu que les deux sont "sortables" de cette façon.
As-tu déjà rencontré ce genre de situation,stp?
Bonne journée.
Michel
