MessageSujet: transformation moteur avec une petite video (page 4)   Lun 9 Nov - 17:58

bonsoir

ayant mis le dollé a l arret suite au mauvais temps pas possible de faire de la peinture je me suis quand meme occupé

je refais toute une distribution sur un moteur IHC sans rien modifier du moteur en lui meme et les travaux avancent bien tout va bien pour l instant cheers

allé quelques photos quand meme

demontage et nettoyage du bloc

inspection du cylindre qui est en bon etat de conservation
il a fallut realeser les paliers devilebrequin et la bielle la maintenant c est bon

les veritables travaux commencent par l adaptation des pignons pris sur un moteur qui est mort et la fabrication provisoire d un palier qui sera refait en fonte je pense avec bague bronze comme il se doit

la avec l arbre de transmissions

la avec le volant

de face

support de magneto fixé sur les gougeons qui tenaient le support du culbuteur qui ne sera pas remonté j en ferais un autre adapté a cette construction la

de coté

voila comment c est fixé a la culasse sans rien modifier la tole fait 14 mm d epaisseur ca fait un ensemble tres rigide

le support de magneto en fonte qui trainait dans un coin il a trouver une utilité comme quoi faut tout garder

la avec le palier qui vient de je sais pas trop quoi que j ai aléser bagué bronze comme il se doit et qui fait bien

a travers le gros trou passera l arbre de la magneto avec forcement un palier fixé sur le partie en aluminium je vais sans doute mettre deux pignons a chaine pour entainer la magneto je sais pas encore c est a voir

et au bout de l arbre de transmission il y aura l arbre a came  style comme ca le culbuteur va travailler directement en bout de cette came par l intermédiaire d un galet



la suite bientot

bonne soiree


Dernière édition par fivet le Mar 22 Déc - 22:09, édité 3 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
claudet

avatar

Masculin Nombre de messages : 67
Age : 60
Localisation : bourgoin isere
Date d'inscription : 11/08/2010

MessageSujet: Re: transformation moteur avec une petite video (page 4)   Lun 9 Nov - 22:30

Bonsoir Fivet
Le bureau d'étude est en effervescence on ose pas déranger !
Aaaaah quel bonheur , accommoder les morceaux qui trainent j'adore ! Wink

L'arbre à came ( à came frontale si j'ai bien compris )sera il aussi de récupération ou usiné sur cette magnifique fraiseuse rouge ?

Cependant une chose me tracasse ...et la transmission jusqu'à la roue de la brouette , ça va se passer comment ? Laughing

Bon courage pour la suite ! Je vais suivre l'évolution de près !
Claude
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fivet

avatar

Masculin Nombre de messages : 1330
Age : 42
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

MessageSujet: transformation moteur   Mar 10 Nov - 7:29

bonjour claudet

le bureau d etude marche 24/24 oui

la j essayes a ce que la conception ressemble le plus possible a ce qu il y avait a l epoque pas toujours facile de penser comme ces gens la mais bon on y arrive quand meme

oui la came sera frontale de grand diametre environ 80 mm
la j ai encore le culbuteur et son support a faire

la transmission se passe par pignons hélicoïdaux du vilebrequin a l arbre de transmission

c est quoi qui te tracasses ?

la aujourd hui je m attaque a la magneto lui inverser son sens d allumage ensuite la relier a l arbre de transmission par pignons ou par chaine je sais pas encore je planche sur le sujet et faire un palier voila la mission du mardi bounce

bonne journee
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fivet

avatar

Masculin Nombre de messages : 1330
Age : 42
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

MessageSujet: transformation moteur   Mar 10 Nov - 17:09

bonsoir

bon bah aujourd hui j ai pas fais grand chose j ai juste inversé le sens de rotation de la magneto ensuite fais un arbre pour aller sur celle ci et demain faut que je fasse le palier pour aller au bout qui est excentré de 5 mm environ faut que je prenne la cote exacte c est a moitié a con a faire cette piece la matraque1
voila ce que ca donne
la piece est en deux parties j ai modifier un pignon pour recuperer le cone et l emmancher dans cette piece la



bonne soiree
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
claudet

avatar

Masculin Nombre de messages : 67
Age : 60
Localisation : bourgoin isere
Date d'inscription : 11/08/2010

MessageSujet: Re: transformation moteur avec une petite video (page 4)   Mar 10 Nov - 20:11

Bonsoir Fivet
Rien ne me tracassais , c'était pour déconner , comme on voit ton moteur posé dans la brouette sur les photos du début , je suggérais que tu fasses une transmission pour entraîner la roue de la brouette , c'était de l'humour à 2 balles n'en parlons plus ! Wink

Plus sérieusement , tu as inversé le sens de la magnéto pour qu'elle tourne dans le même sens que l'arbre pour pouvoir l'entraîner par chaîne si je comprends bien ?

Je vois que tu à rallongé l'arbre de ta magnéto pour lui mettre un palier supplémentaire mais c'est une magnéto posée ,à moins que quelque chose m'échappe il va falloir qu'elle soit calée pil poil en hauteur pour ne pas engendrer de contraintes à moins de lui faire un entraînement par disque et plot décalé comme ça !

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fivet

avatar

Masculin Nombre de messages : 1330
Age : 42
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

MessageSujet: transformation moteur   Mar 10 Nov - 20:40

bonsoir

aucun soucis faut savoir aussi rigoler et plaisanter Wink

je voulais faire un montage rigide mais finalement non je vais faire autrement je vais faire comme sur la photo que tu as envoyer c est plus simple et sans contraintes pour la magneto donc des pieces a refaires et en plus comme tu dis faut caler ca nikel et si il ya un peut de faut rond ca tourne pas bien c est normal

bonne soiree
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fivet

avatar

Masculin Nombre de messages : 1330
Age : 42
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

MessageSujet: transformation moteur   Mer 11 Nov - 17:22

bonsoir

c est pas parce que c etait un jour férié que je devais rien faire et non j ai travailler sur l IHC j ai refais ce qui n allait pas et ca me plait d avantage comme l arbre est bien guidé et reglable en hauteur



j ai encore l accouplement a faire et fixer la magneto


bonne soiree
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Patrick47

avatar

Masculin Nombre de messages : 352
Age : 55
Localisation : Lot et garonne
Date d'inscription : 29/01/2015

MessageSujet: Re: transformation moteur avec une petite video (page 4)   Mer 11 Nov - 17:27

Salut Fivet, ton travail est remarquable et toujours passionnant à regarder.
Moi je dis bravo, bonne continuation et me tarde de le voir tourner.


A bientôt ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fivet

avatar

Masculin Nombre de messages : 1330
Age : 42
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

MessageSujet: transformation moteur   Mer 11 Nov - 17:38

bonsoir patrick

merci beaucoup ca me fais plaisir cheers cheers

si tout va bien dans les travaux je pense que d ici deux semaines meme peut etre avant il devrait tourner

la j essaye qu une seule piece fasse plusieurs fonctions a la fois comme l excentrique il servira a l accouplement de la magneto et en meme temps de tendeur de chaine ce qui veut dire qu il faut que je commence par fixer mes pignons mettre la chaine a longueur et en place ca va me dire si je dois faire une cale d epaisseur sous la magneto enfin bref c est tout qui s enchaine

bonne soiree
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Patrick47

avatar

Masculin Nombre de messages : 352
Age : 55
Localisation : Lot et garonne
Date d'inscription : 29/01/2015

MessageSujet: Re: transformation moteur avec une petite video (page 4)   Mer 11 Nov - 17:45

Re, c'est un peu du charabia pour moi ce que tu me dis, mais je te fais confiance à force de lire tes reportages. T'es moteurs sont nickels.

A bientôt ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fivet

avatar

Masculin Nombre de messages : 1330
Age : 42
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

MessageSujet: transformation moteur   Mer 11 Nov - 17:52

oui c est pas toujours facile d expliquer les choses et de faire comprendre aux gens ce qui a été effectué

dans les moteurs il y a surement mieux que les miens j ai eu l occasion d en voir a giverny fort bien rénovés comme le moës de paul andré c est autre chose que moi c est sur
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fivet

avatar

Masculin Nombre de messages : 1330
Age : 42
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

MessageSujet: transformation moteur   Jeu 12 Nov - 16:53

bonsoir

voila la suite des travaux alors j ai mis les pignons en place avec la chaine et j ai fais l accouplement pour la magneto




demain il faut que je fasse une cale d epaisseur de 4 mm la magneto est trop haute pas grave il faut mieux ca plutot que trop basse

la suite demain

bonne soiree
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Patrick47

avatar

Masculin Nombre de messages : 352
Age : 55
Localisation : Lot et garonne
Date d'inscription : 29/01/2015

MessageSujet: Re: transformation moteur avec une petite video (page 4)   Jeu 12 Nov - 19:31

Salut Fivet, bè ça avance bien ta restauration. Mais dis moi tu va pas me le peindre en bleu ton iH ? Ils sont vert normalement ?


Bonne soirée...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fivet

avatar

Masculin Nombre de messages : 1330
Age : 42
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

MessageSujet: transformation moteur   Jeu 12 Nov - 19:57

bonsoir patrick

oui ca avance doucement et surement cheers
ah non je vais pas le peindre en bleu il sera vert comme a son epoque

bonne soiree
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
claudet

avatar

Masculin Nombre de messages : 67
Age : 60
Localisation : bourgoin isere
Date d'inscription : 11/08/2010

MessageSujet: Re: transformation moteur avec une petite video (page 4)   Jeu 12 Nov - 20:23

Bonsoir
Super boulot !
Si j'ai bien compris la chaîne est tendue par l'excentrique à l’intérieur du gros trou de la pièce verte , ensuite entraînement par plot décalé et magnéto calée dessous selon nécessité ! Bravo !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fivet

avatar

Masculin Nombre de messages : 1330
Age : 42
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

MessageSujet: transformation moteur   Jeu 12 Nov - 20:37

bonsoir claudet

voila tu as bien résumé les choses c est exactement ca cheers
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Opa Succes de Japy

avatar

Masculin Nombre de messages : 604
Age : 61
Localisation : Marke Belgique
Date d'inscription : 06/01/2008

MessageSujet: Re: transformation moteur avec une petite video (page 4)   Ven 13 Nov - 12:40

Bonjour,
Très bien fait, .....mais les umbraco?????
Salutations
Johnny
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fivet

avatar

Masculin Nombre de messages : 1330
Age : 42
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

MessageSujet: transformation moteur   Ven 13 Nov - 17:45

bonsoir

c est quoi "umbraco" scratch

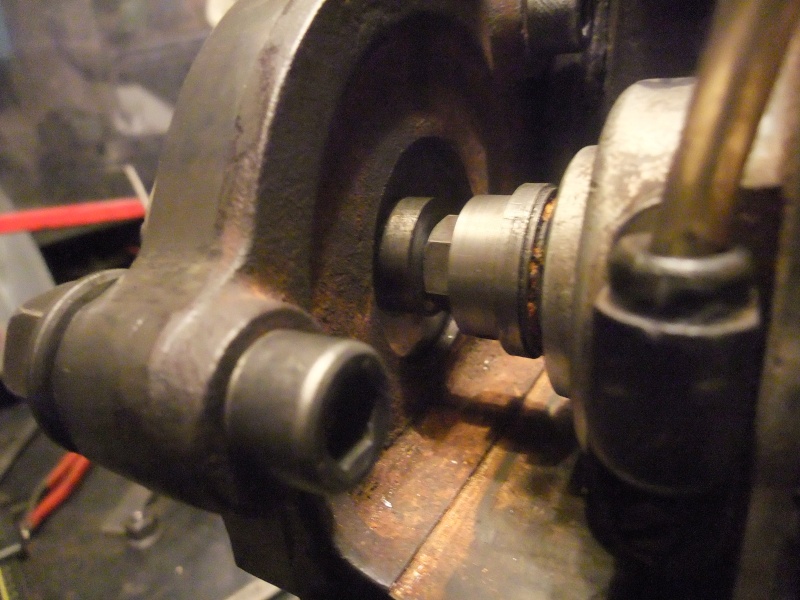

bon alors aujourd hui j ai enfin fixer la magneto qui veut pas faire d etincelle une fois montee sur le moteur et qui marche tres bien a coté scratch matraque1 a voir ce qui se passe plus tard

sinon j ai usiner ma came pour la premiere fois que j en faisais une c est assez bien reussi elle sera a reprendre demain car la durée d ouverture de la soupape est trop longue mais bon pas grave je vais la retoucher

et voila ce que ca donne


bonne soiree
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
eliteeleven

avatar

Masculin Nombre de messages : 666
Age : 69
Localisation : liege
Date d'inscription : 22/01/2009

MessageSujet: Re: transformation moteur avec une petite video (page 4)   Ven 13 Nov - 18:19

Bravo , beau boulot
Continue , tu m'interesse
:-)))))
A+
Roland
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fivet

avatar

Masculin Nombre de messages : 1330
Age : 42
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

MessageSujet: transformation moteur   Ven 13 Nov - 19:00

bonsoir eliteeleven


merci beaucoup cheers
ah tu as envies de copier sur moi

bonne soiree
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
eliteeleven

avatar

Masculin Nombre de messages : 666
Age : 69
Localisation : liege
Date d'inscription : 22/01/2009

MessageSujet: Re: transformation moteur avec une petite video (page 4)   Ven 13 Nov - 19:03

Bonsoir Fivet
Non , pas copier mais ce que tu fais est interessant
J'ai d'autres moteurs à terminer d'abord
:-)))
Bon travail
Roland
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fivet

avatar

Masculin Nombre de messages : 1330
Age : 42
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

MessageSujet: transformation moteur   Ven 13 Nov - 19:17

bonsoir

c est tres interessant et passionnant a faire oui on a l impression de refaire un retour en arriere de 70 et plus a l epoque de la construction de ces moteurs la

j aime bien

tu as quoi a terminer comme moteurs?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fivet

avatar

Masculin Nombre de messages : 1330
Age : 42
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

MessageSujet: transformation moteur   Sam 14 Nov - 15:58

bonjour

voila la came est fixée au moyeu il faut encore faire la rainure de clavette et j ai fais aussi le support du culbuteur et demain je pense que je vais attaquer le culbuteur


bon week end
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fivet

avatar

Masculin Nombre de messages : 1330
Age : 42
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

MessageSujet: transformation moteur   Dim 15 Nov - 16:25

bonsoir

j ai commencer le culbuteur je sais pas si il sera bien une fois fini pas grave j en referais un autre si ca me plait pas



la suite du culbuteur demain

bonne soiree
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fivet

avatar

Masculin Nombre de messages : 1330
Age : 42
Localisation : saint georges des groseillers 61100
Date d'inscription : 19/04/2008

MessageSujet: transformation moteur   Lun 16 Nov - 16:57

bonsoir

finalement ce que j avais fais avant me plaisant pas j ai refais ( en abauche) le culbuteur la maintenant ca me plait mieux cheers il y a encore des formes a faire dessus c est pas encor fini



bonne soiree
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: transformation moteur avec une petite video (page 4)

Revenir en haut Aller en bas

transformation moteur avec une petite video (page 4)
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 3Aller à la page : 1, 2, 3  Suivant
 Sujets similaires
-
» petite video sympa
» petite video
» DEMARRAGE DU MOTEUR AVEC DES CABLES DE BATTERIE
» [XB] 9sx : comportement moteur avec un REMUS
» [UNO turbo i.e ph2 1.4l 1991] Cyril (petite video page 6)

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tracteurs et Motoculteurs d'Antan :: MOTEURS FIXES :: Petites annonces-
Sauter vers:
