MessageSujet: Rotovator à griffes, Staub PP5/PP6   Dim 25 Jan 2015, 19:00

Bonjour à tous,

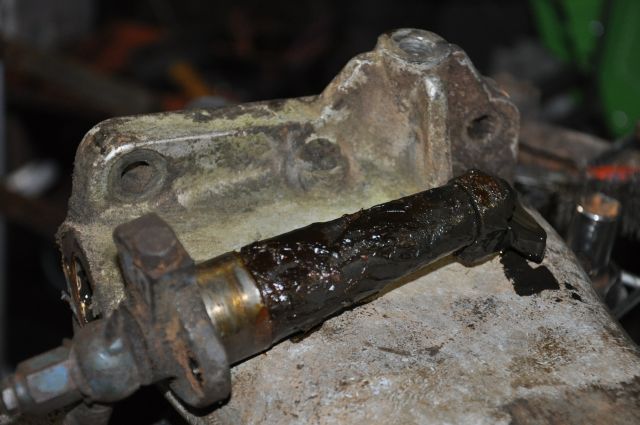

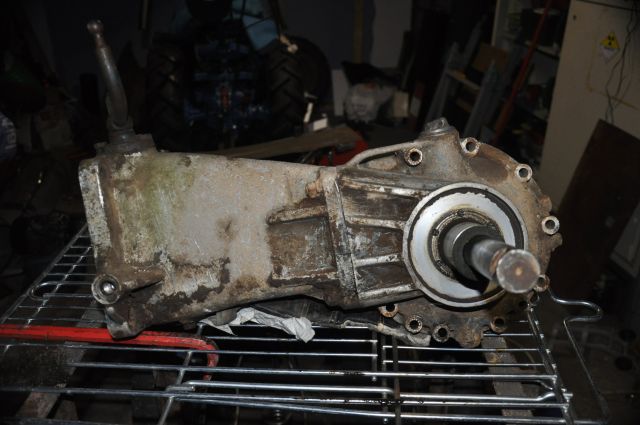

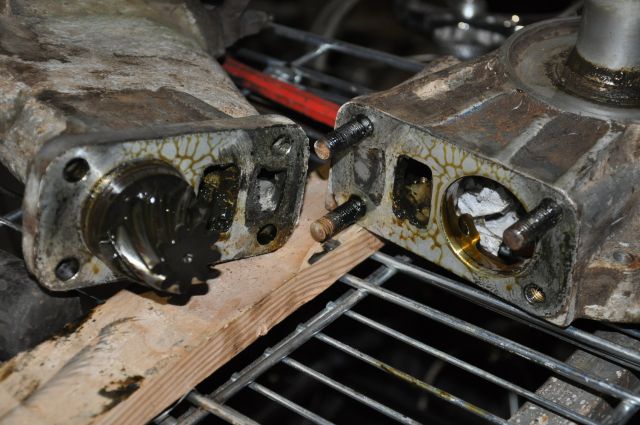

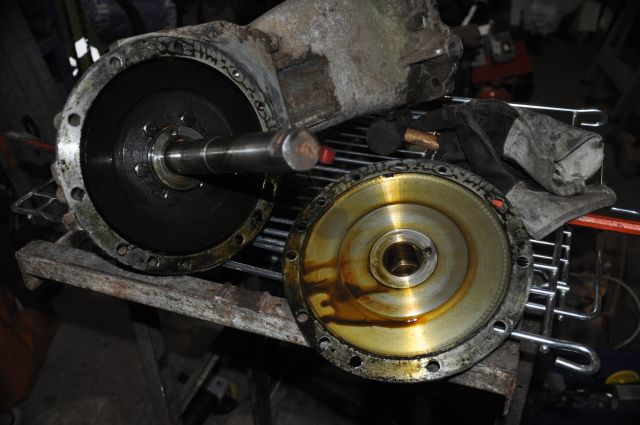

Je viens d' acquérir un rotovator à griffe pour Staub PP5B. Le démontage n'a pas vraiment posé de difficulté si ce ne sont que ces deux satanés écrous situé dans le carter de fraise, sur l'ardre de pignon 29601E.
Sur la planche 13, je devine un filetage à gauche. Pourrais-je avoir confirmation ?
De plus, quelle serait la manip pour les défaire ? (bloquage et burin sur d'autres post)

Les bagues en bronzes sont correctes, la couronne et le pignon n'ont pas de détériorations. Pas de limaille à l'intérieur  Surprised
J'ai sacrifié les boulons car c'était impossible à défaire, le cône de la tête fraisée ne me parait pas standard. Question
Merci pour vos réponses.

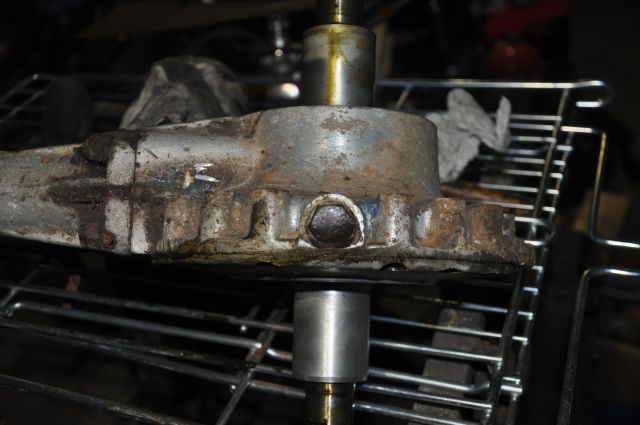

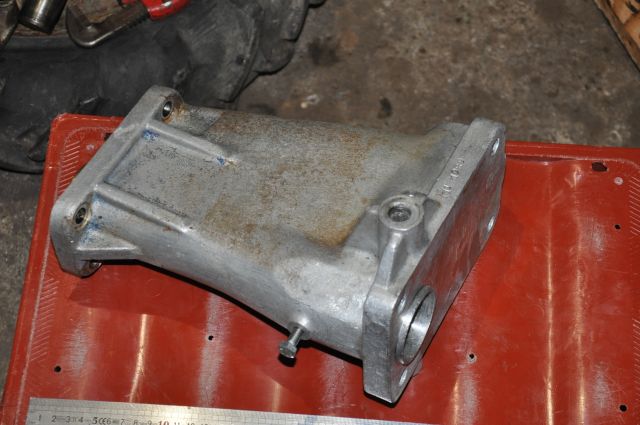

Le terrain a fortement bouffé la partie inférieure du roto. l' écrou de vidange est entamé, et la flasque aussi.


Dernière édition par Topo3D le Mer 10 Juin 2015, 11:33, édité 4 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
batouran325



Masculin Nombre de messages : 336
Age : 74
Localisation : tarn et garonne
Date d'inscription : 26/12/2014

MessageSujet: Re: Rotovator à griffes, Staub PP5/PP6   Lun 26 Jan 2015, 20:42

sur le libelle catalogue en face ecrou copier exactement ce qui est ecrit dans la definition meme pour contre ecrou
cdlt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Topo3D

avatar

Masculin Nombre de messages : 85
Age : 46
Localisation : Villeneuve sur Lot (47300)
Date d'inscription : 21/04/2014

MessageSujet: pas compris ?   Lun 26 Jan 2015, 21:12

Bonsoir,
je ne comprends pas votre message.
Sur le catalogue des pièces de rechange PP5b-PP6B de juillet 1962, planche 13, ce sont les deux ecrous qui sont sur l'arbre pignon 29601E, je n'ai pas d'autres repères.

28418: écrou H25/100 sur 29601E (acier)
28419 :contre ecrou de 28418

Où ai-je fauté ?
Cordialement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
batouran325



Masculin Nombre de messages : 336
Age : 74
Localisation : tarn et garonne
Date d'inscription : 26/12/2014

MessageSujet: Re: Rotovator à griffes, Staub PP5/PP6   Mar 27 Jan 2015, 12:01

bonjour
c est une tres bonne reponse
avec ce que tu as ecrit 25pas de 100 tu vas chez un fournisseur industriel ou de roulement
et tu trouveras en roulement ces ecrou sont montes sur des bagues conique de serrage mais il faut controler le filetage
avec le tient
cdlt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Topo3D

avatar

Masculin Nombre de messages : 85
Age : 46
Localisation : Villeneuve sur Lot (47300)
Date d'inscription : 21/04/2014

MessageSujet: Re: Rotovator à griffes, Staub PP5/PP6   Mar 27 Jan 2015, 16:38

Bonjour,
J'ai mal formulé ma demande.
Je cherche à dévisser ces deux écrous pour pouvoir sortir l'arbre pignon du carter de fraise, pour un nettoyage complet.
Donc je demande quel est la procédure pour les défaire.
Merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
batouran325



Masculin Nombre de messages : 336
Age : 74
Localisation : tarn et garonne
Date d'inscription : 26/12/2014

MessageSujet: Re: Rotovator à griffes, Staub PP5/PP6   Mar 27 Jan 2015, 17:58

apparament se sont de écrous a crenaux suivant la position et acces il faut une cle a ergots ou bien si acces facile en tapant avec outils dans encoches
attention il faut faire tres doucement car dans un pas a gauche on bloque plus tot que de devisser
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Topo3D

avatar

Masculin Nombre de messages : 85
Age : 46
Localisation : Villeneuve sur Lot (47300)
Date d'inscription : 21/04/2014

MessageSujet: merci   Mar 27 Jan 2015, 21:32

Bonsoir,
Merci pour les pistes d'observations mais :
- les écrous sont de beaux héxagones, à 6 pans tout lisse
- pas d'encoches sur le pourtour extérieur
- pas d'empreintes (type rondelle pour meuleuse avec clef à ergot, c'est le premier exemple qui me vient à l'esprit)
- ce ne sont pas des écrous à créneaux (ou écrou à goupiller)
Je ne vois pas le sens du filetage, c'est pour cela que je fais appel de l'expérience des ainés.
Je ne peux faire de photo car la mise au point ne se fait pas correctement (même en mode macro).
Je n'ai pas envie de serrer le pignon conique hélicoïdal dans un étau et faire tourner dans le sens adéquat le contre-écrou en premier mais si c'est le mode opératoire ... alors je m'y plierai.
Salutations
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
batouran325



Masculin Nombre de messages : 336
Age : 74
Localisation : tarn et garonne
Date d'inscription : 26/12/2014

MessageSujet: Re: Rotovator à griffes, Staub PP5/PP6   Mer 28 Jan 2015, 09:07

pas possible
sur l ecrou y il a des encoche soit en facade 2 trous
ou bien sur perimetre
un ecrou doit pouvoir etre serre
cdlt
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
batouran325



Masculin Nombre de messages : 336
Age : 74
Localisation : tarn et garonne
Date d'inscription : 26/12/2014

MessageSujet: Re: Rotovator à griffes, Staub PP5/PP6   Mer 28 Jan 2015, 09:08

je reprends
si ecrou hexagone prendre cle a pipe 6 ou12 pans
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Invité
Invité



MessageSujet: Re: Rotovator à griffes, Staub PP5/PP6   Mer 28 Jan 2015, 09:50

Bonjour à tous,
quand j'ai démonté mon rota je me suis fabriquer une clef pour devisé ces écrous.
J'ai prix une douille à 6 pans de la bonne taille, coupé à 2,5 cm de sont extrémitée,
souder un morceaux de tube assez solide et la partie arrière de la douille ressouder à l'autre extrémité du tube ensuite clé à choque.
Si tu à se qu'il faut pour soudé, sa peut-être une solution à ton problème.
Djé 56.
Revenir en haut Aller en bas
Topo3D

avatar

Masculin Nombre de messages : 85
Age : 46
Localisation : Villeneuve sur Lot (47300)
Date d'inscription : 21/04/2014

MessageSujet: halte au feu !!!   Mer 28 Jan 2015, 14:19

Bonjour,
Ca y'est, c'est fait.
Mode opératoire personnel que j'ai appliqué :
- mise en place d'un boulon M8 en partie inférieure du carter de fraise (emplacement du 28473). Ce boulon est au contact, en appui sur une des faces de l'écrou 28418




- De ce fait, l'arbre pignon est bloqué dans son mouvement de rotation.
- En partie supérieure du carter de fraise, par l'orifice du 28405 (support de commande), je fais passer un burin qui appuie sur un des angles de contre-écrou 28419. Quelques petits coups sec, dans le sens antihoraire ( JE DEVISSE, C'EST UN FILETAGE A DROITE SUR MON ARBRE PIGNON) et c'est gagné.
- Evidemment, j'ai repoussé la partie plié de la rondelle frein 29405.

La réponse de Djé56 est celle que j'aurais fait si la mienne n' avais pas donné satisfaction.

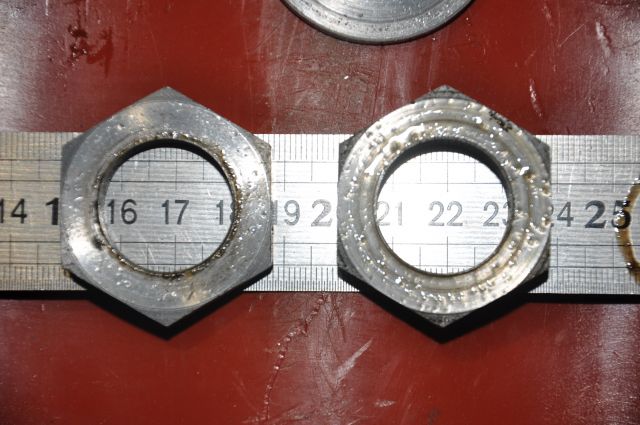

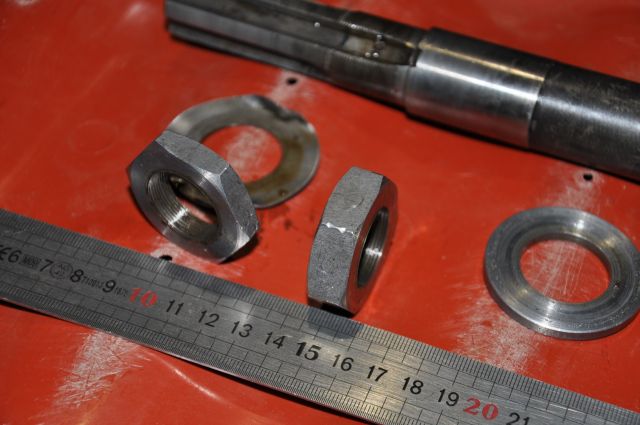

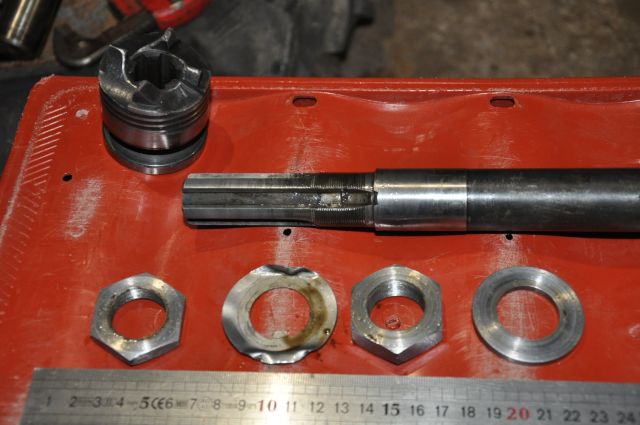

Photos à venir pour montrer le type d'écrou héxagonaux que j'ai sur mon roto à griffes.

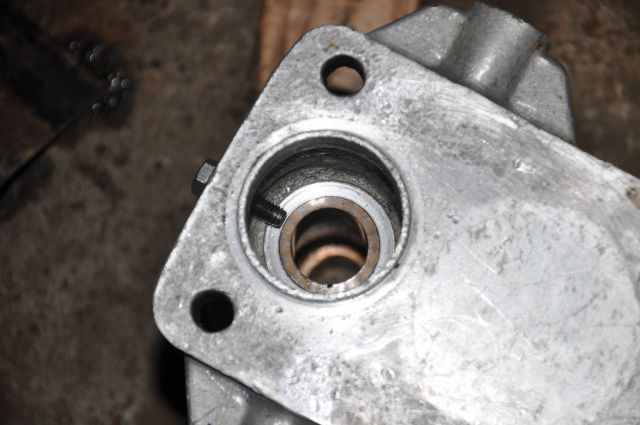

Trace du boulon M8 en appui sur une de face de l'écrou 28418


Cordialement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Topo3D

avatar

Masculin Nombre de messages : 85
Age : 46
Localisation : Villeneuve sur Lot (47300)
Date d'inscription : 21/04/2014

MessageSujet: Suite   Mar 02 Juin 2015, 22:07

Bonjour à tous,
Pas trop le temps de bricoler ces derniers temps malheureusement.

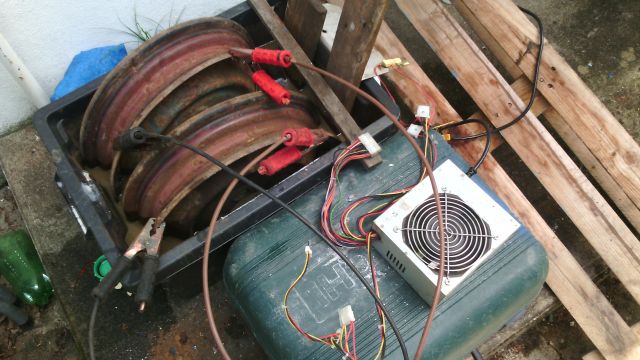

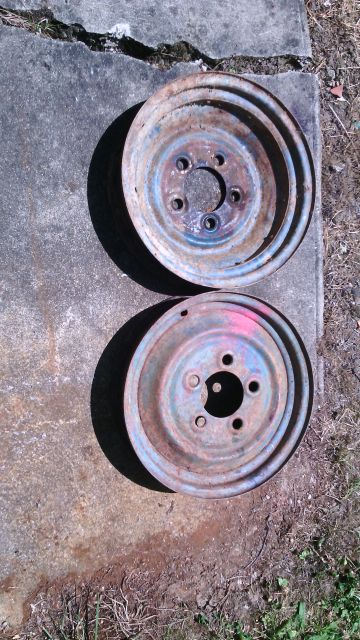

Du coup, nettoyage des jantes 15 pouces par électrolyse dans un premier temps.

L'inspection des bagues en bronzes me laisse penser que j'ai encore un peu de quoi faire avant de les changer.
Reste à trouver des boulons 29633 et 28478/1.
Cordialement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Topo3D

avatar

Masculin Nombre de messages : 85
Age : 46
Localisation : Villeneuve sur Lot (47300)
Date d'inscription : 21/04/2014

MessageSujet: Bagues en bronze   Mer 10 Juin 2015, 10:38

Bonjour,
Est-ce quelqu'un aurais des informations sur les bagues en bronze 29624,29625,29619 et 29621 ? (planches 13 et 14)
J'ai vu un site mais je ne suis pas sûr de prendre correctement les côtes

http://www.rationalstock.fr/materiel/fr/coussinet-a-collerette-auto-lubrifiant-en-bronze-fritte/30051000002/0/

Renseignement sur les côtes, sur un fournisseur ou si la seule solution est d'aller voir un tourneur-fraiseur?
Merci


Dernière édition par Topo3D le Mer 10 Juin 2015, 20:58, édité 2 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MZD77

avatar

Masculin Nombre de messages : 3646
Age : 70
Localisation : 77200 TORCY
Date d'inscription : 30/10/2008

MessageSujet: Re: Rotovator à griffes, Staub PP5/PP6   Mer 10 Juin 2015, 11:54

Bonjour à tou(te)s, bonjour Topo3D,

En cliquant sur l'image tu as ceci, qui est plus net pour les cotes : http://www.rationalstock.fr/materiel/fr/coussinet-a-collerette-auto-lubrifiant-en-bronze-fritte/30051000002/0/
Sinon il y a d'autres fournisseurs, comme : http://www.tridistribution.fr/fr/roulements-et-paliers/bagues-ir-bagues-auto-lubrifiantes/bague-a-colerette-autolubrifiante-en-bronze-frite.html

Amicalement, Claude. Laughing Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MZD77

avatar

Masculin Nombre de messages : 3646
Age : 70
Localisation : 77200 TORCY
Date d'inscription : 30/10/2008

MessageSujet: Re: Rotovator à griffes, Staub PP5/PP6   Mer 10 Juin 2015, 12:43

Re,

Il n'y a que la 29624 qui est à collerette , les autres sont cylindriques : http://www.tridistribution.fr/fr/roulements-et-paliers/bagues-ir-bagues-auto-lubrifiantes/bague-bronze-frite.html
Pour les + de 19 mm voir : http://www.tridistribution.fr/fr/roulements-et-paliers/bagues-ir-bagues-auto-lubrifiantes/bague-bronze-frite-39279.html

A remarquer que les bagues initiales semblent avoir une "araignée" pour la lub. mais cela ne devrait pas poser de pb.... A voir l'avis des amis Neutral Question

Claude. Wink
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Topo3D

avatar

Masculin Nombre de messages : 85
Age : 46
Localisation : Villeneuve sur Lot (47300)
Date d'inscription : 21/04/2014

MessageSujet: Re: Rotovator à griffes, Staub PP5/PP6   Mer 10 Juin 2015, 20:13

Salut,
Merci pour les liens
Est-ce qu'un pied à coulisse, précision 0.02 suffit ? je prendrais les côtes sur l'arbre en acier, normalement c'est lui qui s'use moins.
Est-ce que l'absence de cette saignée, cette gorge de lubrification est impérative ?
Merci
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
MZD77

avatar

Masculin Nombre de messages : 3646
Age : 70
Localisation : 77200 TORCY
Date d'inscription : 30/10/2008

MessageSujet: Re: Rotovator à griffes, Staub PP5/PP6   Mer 10 Juin 2015, 23:15

Re,

A mon avis , oui, les cotes sont en métrique et ça tombe "rond" ... donc vois sur l'arbre, puis sur le logement et enfin la longueur.... pour les bagues elles sont en bronze fritté et lubrifié, certainement pas comme avant, je pense qu'il n'y a pas de pb puisque personne ne se manifeste Neutral Neutral lol!

Amicalement, Claude. Laughing Wink
