 Moteur Moes Serie 3 Type A

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Jan



Masculin Nombre de messages : 20
Age : 62
Localisation : Wevelghem, Belgique
Date d'inscription : 04/11/2014

MessageSujet: Moteur Moes Serie 3 Type A   Mer 05 Nov 2014, 9:04 am

Bonjour,
Il y a 25 ans ou plus j'ai pu empecher qu'un moteur Moes soit envoye a la ferraille.
Il s'agit d'un Serie 3, Type A, No 527.
Pour ne rien endommager (qui ne l'est deja) :
y-a-t'il des gens ici qui pourraient m'aider avec :
- de la documentation
- de l'experience avec ce meme moteur
- une tete d'injecteur
Merci !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
OB44



Masculin Nombre de messages : 323
Age : 57
Localisation : devant vous
Date d'inscription : 14/03/2014

MessageSujet: Moteur MOES   Mer 05 Nov 2014, 10:23 am

Bonjour Jan,

Dans la mesure du possible, on serait tous ravi si tu pouvais nous faire rêver en nous présentant une photo de ce beau moteur. Pour ma part, je vais essayer de t'aider en t'apportant un petit historique :
Article de LAVENIR.NET , bonne lecture !


Moës, moteur de la région waremmienne

Guillaume Moës et ses fils ont mis sur pied une usine de moteurs de toutes sortes. L'usine a vu son développement se tasser après la Seconde Guerre.
Waremme 1904, les ateliers M oës sont nés : « Guillaume Moës vint au 19e siècle s'installer à Waremme et y construit un moulin à vapeur, écrit Daniel Pirotte dans "Grands hommes de Hesbaye". Au début du 20e, son attrait et celui de ses fils pour la mécanique l'amènent à acquérir quelques machines-outils et à permettre à son fils Auguste, autodidacte très doué et mécanicien dans l'âme, de construire un moteur capable de remplacer la machine à vapeur du moulin. L'aîné de ses enfants, Édouard, bon commerçant qui vendait alors les farines du moulin et secondait son grand-père maternel dans son affaire de denrées coloniales, vend le moteur obligeant son frère à en construire qu'il vend aussitôt. » Les Ateliers Moës sont nés. Pas loin de 2500 moteurs sont construits à Waremme. Malheureusement, la guerre vient interrompre la production. Mais elle redémarre de plus belle après la guerre.

«'Les ateliers Moës Frères Waremme's'engagent, grâce au climat industriel favorable et à une période heureuse de développement qui durera jusqu'en 1940, dans la conception et la fabrication de moteurs à huile lourde de type semi-diesel à usage anonyme, continue Daniel Pirotte. De nouvelles gammes de moteurs diesel deux temps et des locomotives voient le jour. Tous ces moteurs, tant essence que semi-diesel et diesel sont, pour leurs innovations techniques, protégés par de nombreux brevets » .

Les Ateliers Moës se distinguent alors dans nombre de manifestations techniques par des premiers prix et des médailles. Ils acquièrent par là une notoriété qui dépasse les frontières du pays. On vend des moteurs Moës en France, aux Pays-Bas, en Italie, en Afrique, en Asie.

« Enfin, les trois frères présentent encore avant 1940, trois nouvelles gammes de moteurs diesels : une de cinq moteurs de 2 à 6 cylindres quatre temps, une autre de six moteurs de un à six cylindres quatre temps et enfin deux petits monocylindres deux temps deux temps, continue Daniel Pirotte. Ces moteurs équipent notamment de nouvelles locomotives de surface et de mine en un plus grand nombre de modèles . »

Maintenir l'emploi
Mais une nouvelle fois, la guerre réduit les activités qui se concentrent essentiellement sur des motorisations de tracteurs agricoles, de moteurs marins de pêche côtière, des locomotives de mine pour les charbonnages... Eh oui, les Moës sont des humanistes et pour éviter les déportations, ils maintiennent l'emploi. Les hommes sont le plus souvent employés fictivement. Mais les productions ont parfois l'avantage de permettre le troc ; des pièces sont échangées contre quelques sacs de froment ou l'un ou l'autre tonneau de harengs ou encore une camionnette de charbon que le personnel se partage.

« Après la guerre, il faut cependant désenchanter, explique encore Daniel Pirotte. Arrivent sur le marché des surplus militaires : des moteurs, des groupes électrogènes, des petits moteurs marins à des prix impossibles à concurrencer. Il reste les locomotives de surface et de mine et un nouveau type de moteur à mettre au point ». Mais arrive 1960 avec la crise du charbon accompagnée d'une crise de la batellerie entraînant une diminution des ventes... Et en 1967, la SA Moës est vendue à un très important groupe industriel hollandais qui, quelques années plus tard, la cède à un groupe industriel flamand.

OB44

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jan



Masculin Nombre de messages : 20
Age : 62
Localisation : Wevelghem, Belgique
Date d'inscription : 04/11/2014

MessageSujet: Re: Moteur Moes Serie 3 Type A   Mer 05 Nov 2014, 1:01 pm

Tiens ?
J'avais mis 4 photos, ils ont étés visibles pendant quelques heures, et puis : partis ??
J'attends pour voir s'ils réapparaissent ...


Dernière édition par Jan le Mer 05 Nov 2014, 5:02 pm, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jan



Masculin Nombre de messages : 20
Age : 62
Localisation : Wevelghem, Belgique
Date d'inscription : 04/11/2014

MessageSujet: Re: Moteur Moes Serie 3 Type A   Mer 05 Nov 2014, 5:01 pm

Ah ... dommage :
Les nouveaux membres ne sont pas autorisés à poster de liens externes ou des emails pendant 7 jours. Veuillez contacter l’administrateur du forum pour plus d’informations.
Il faudra attendre une semaine, hélas !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
techni11



Masculin Nombre de messages : 64
Age : 42
Localisation : aveyron
Date d'inscription : 19/05/2008

MessageSujet: Re: Moteur Moes Serie 3 Type A   Mer 05 Nov 2014, 5:59 pm

Bonjour Jan,

tout d'abord félicitation car empêcher qu'un moteur Moës soit envoyé à la ferraille est une très bonne action quand on voit la beauté de cette mécanique.
Si je peux t'aider, ce sera avec plaisir...

A+
Sébastien
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://collection-calsat.over-blog.com/
françois85



Masculin Nombre de messages : 4086
Age : 71
Localisation : vendée
Date d'inscription : 14/12/2006

MessageSujet: Re: Moteur Moes Serie 3 Type A   Mer 05 Nov 2014, 6:15 pm

Bonsoir Jan

Je t'ai envoyé un MP, tu l'as reçu ?

François
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jan



Masculin Nombre de messages : 20
Age : 62
Localisation : Wevelghem, Belgique
Date d'inscription : 04/11/2014

MessageSujet: Re: Moteur Moes Serie 3 Type A   Mer 05 Nov 2014, 7:05 pm

Bonsoir Francois,
MP : je ne les avais pas vus !
Mais je vous ai envoyé un email maintenant.
Merci !


Dernière édition par Jan le Mer 05 Nov 2014, 7:14 pm, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jan



Masculin Nombre de messages : 20
Age : 62
Localisation : Wevelghem, Belgique
Date d'inscription : 04/11/2014

MessageSujet: Re: Moteur Moes Serie 3 Type A   Mer 05 Nov 2014, 7:11 pm

Bonjour Sebastien,

Ce qu'il me faudrait, idealement, c'est une coupe du moteur,
un guide de réparation/demontage,
une liste de pieces détachées avec illustrations ...
Si ca existe ... Sad
Enfin, n'importe quelle documentation serait tres souhaitable !

Et je lis qu'il serait possible d'obtenir une tete d'injecteur correcte pour ce Moes,
c'est toujours vrai ?
Je pense que j'en aurai besoin ...
J'ai des injecteurs de Lister CS, ce sont les memes,
mais peut-etre avec une autre disposition/dimension des trous dans la tete.

Merci d'avance pour tout ce que vous pourriez m'apporter comme assistance !

Je pense que Francois aura pu publier quelques photos du moteur,
comme ca vous voyez de quoi il s'agit.

Salutations,
Jan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
françois85



Masculin Nombre de messages : 4086
Age : 71
Localisation : vendée
Date d'inscription : 14/12/2006

MessageSujet: Re: Moteur Moes Serie 3 Type A   Mer 05 Nov 2014, 11:45 pm

Bonsoir
Voilà les photos de Jan, à lui de faire les commentaires :








Bonne nuit

François
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jan



Masculin Nombre de messages : 20
Age : 62
Localisation : Wevelghem, Belgique
Date d'inscription : 04/11/2014

MessageSujet: Re: Moteur Moes Serie 3 Type A   Jeu 06 Nov 2014, 8:37 am

Merci Francois de bien vouloir publier les photos !
Voici donc les commentaires :
Premiere photo :
Coté volant : un volant massif, probablement "électrique" : pour l'entrainement d'une géneratrice
Deuxieme photo :
Coté poulie
Troisieme photo :
La culasse, assez rouillée, avec deux segments et un injecteur de rechange (rendus inutilisables par la rouille)
Et finalement, quatrieme photo :
Sa carte d'identité ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jan



Masculin Nombre de messages : 20
Age : 62
Localisation : Wevelghem, Belgique
Date d'inscription : 04/11/2014

MessageSujet: Re: Moteur Moes Serie 3 Type A   Jeu 06 Nov 2014, 4:03 pm

Et apres un peu de nettoyage,
pour enlever une couche de graisse de plusieurs centimetres (!) a quelques endroits

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
alainange



Masculin Nombre de messages : 6
Age : 71
Localisation : CHAUDFONTAINE
Date d'inscription : 14/07/2012

MessageSujet: Moteur MOëS AL 1   Jeu 06 Nov 2014, 6:56 pm

Bonsoir Jan, bonsoir tous,

Je me réjouis de voir réapparaître un moteur Moës AL 1.

Avant la destruction des usines Moës, alors en ruines, nous avons eu la chance de pouvoir sauver un maximum d'archives et de plans inhérents à la l'élaboration des moteurs et de leur implication dans diverses constructions telles des locomotives, des armements de navires, de tracteurs, etc.

Je suis détendeur de nombreux plans et photos relatifs aux moteurs anciens de la marque et il est probable que je puisse y trouver ce que vous cherchez.

Je vous demande seulement d'être patient eu égard à la manutention de plans fragiles et non classés.

Cordiales salutations.

Alainange








Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jan



Masculin Nombre de messages : 20
Age : 62
Localisation : Wevelghem, Belgique
Date d'inscription : 04/11/2014

MessageSujet: Re: Moteur Moes Serie 3 Type A   Jeu 06 Nov 2014, 8:17 pm

Mais ce que vous montrez la, est extremement intéressant !
Il y a moyen d'obtenir une copie des deux livrets ?
Sur papier, ou digitalement ?
Ca m'aiderait beaucoup !
Le sauvetage de documents au sujet de Moes est tout aussi important que le sauvetage d'un moteur,
a mon avis !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
alainange



Masculin Nombre de messages : 6
Age : 71
Localisation : CHAUDFONTAINE
Date d'inscription : 14/07/2012

MessageSujet: Re: Moteur Moes Serie 3 Type A   Ven 07 Nov 2014, 9:35 am

Bonjour Jan,

Mon message d'hier était très synthétique et servi comme une entrée avant le plat de consistance! En fait, j'étais pressé de me faire connaître en peu de temps...
Pour ce qui concerne les livrets, je vais les numériser et vous les envoyer dès que possible (la semaine prochaine au plus tard).
Pour le surplus, comme je vous l'ai écrit, je vais m'attaquer au triage des nombreux plans relatifs aux moteurs "A", "B", "BB" "C" (très dégradés), "D", entre autres.
Cela se rapportera à un travail de bénédictins! Dans la situation où se trouvaient ces précieux documents, il se pourra qu'il manquera ci et là de la substance...
C'est pourquoi je vous ai demandé un délai (raisonnable évidemment).
Grâce à vous, je vais faire des découvertes intéressantes, car je serai appelé tôt ou tard à travailler (maintenance) sur mes moteurs (embarqués sur locomotives à voie étroite) de types "A", "B" et "D".

Beter begroetingen en tot ziens.
Alainange
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
alainange



Masculin Nombre de messages : 6
Age : 71
Localisation : CHAUDFONTAINE
Date d'inscription : 14/07/2012

MessageSujet: MOTEUR MOES CLASSE A   Mer 19 Nov 2014, 5:52 pm

Bonsoir Jan, à tous,

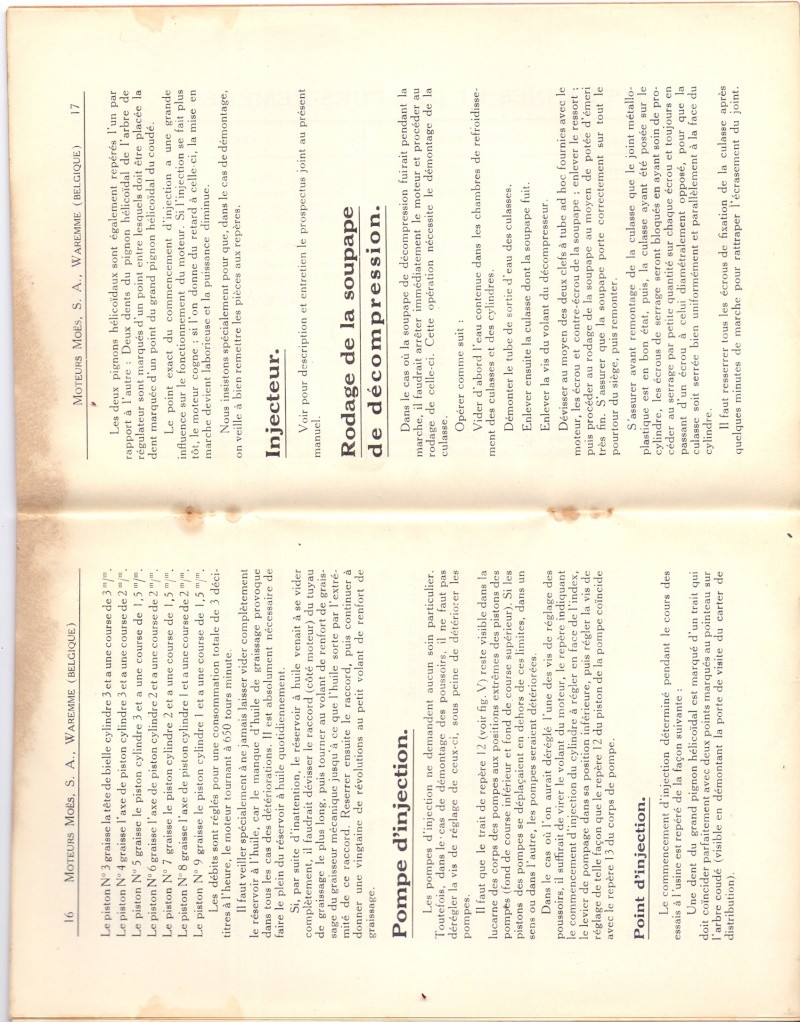

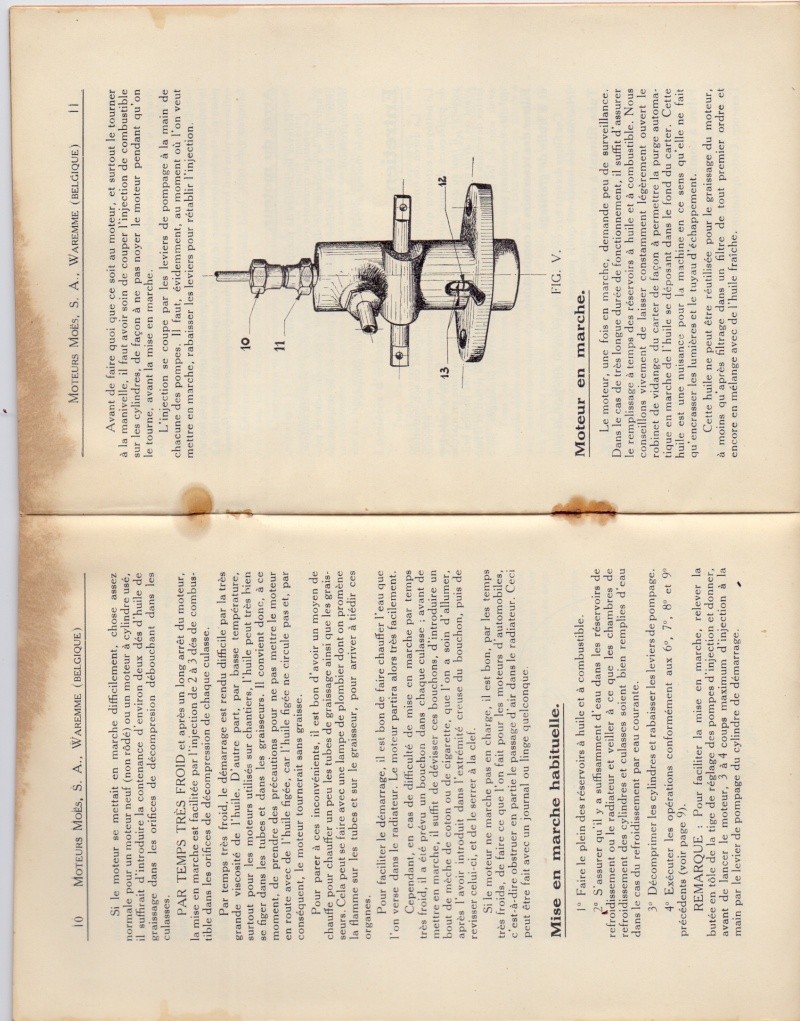

Voici la numérisation du premier livret. L'autre suivra prochainement.
Le premier livret concerne les moteurs 2A & 3A sans préjudicier le 1A; qui peut le plus, peut le moins n'est-ce pas?
Je vous souhaite une bonne lecture intéressante.

Bien à vous.
Alainange





url=https://servimg.com/view/19049808/8][/url]

url=https://servimg.com/view/19049808/9][/url]







url=https://servimg.com/view/19049808/13][/url]





url=https://servimg.com/view/19049808/16][/url]



url=https://servimg.com/view/19049808/18][/url]
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mimi57



Masculin Nombre de messages : 1132
Age : 59
Localisation : haut de france
Date d'inscription : 13/04/2009

MessageSujet: moteur moes    Jeu 27 Nov 2014, 3:12 pm

bonjour

alainange


dans t'et archive a tu de la documentations ou éclater sur les moteur moes ( mono cylindre a essence )


merci pour une réponse

mimi57

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jan



Masculin Nombre de messages : 20
Age : 62
Localisation : Wevelghem, Belgique
Date d'inscription : 04/11/2014

MessageSujet: Re: Moteur Moes Serie 3 Type A   Mar 02 Déc 2014, 10:58 pm

Merci Alain !
C'est exactement ce que j'espérais de trouver ...
Et je suis heureux de lire que ce n'est pas tout :
vous avez plus ?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
alainange



Masculin Nombre de messages : 6
Age : 71
Localisation : CHAUDFONTAINE
Date d'inscription : 14/07/2012

MessageSujet: MOTEUR MOES CLASSE A   Mer 03 Déc 2014, 5:57 pm

Bonsoir Jan,

La numérisation prenant du temps, j'attends un moment propice pour vous fournir la suite, savoir le "Catalogue des pièces détachées". Vous y trouverez des illustrations et des photos (petites). Hélas, aucune pièce de ce catalogue ne peut être commandée...
Pour le surplus, je vous redis que j'ai des plans de ce moteur mais il faudra attendre la bonne saison 2015 pour pouvoir déployer (avec délicatesse) des dizaines de kilogrammes d'archives (plans et dossiers).
Bien à vous et à bientôt sur la toile.

Alainange
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jan



Masculin Nombre de messages : 20
Age : 62
Localisation : Wevelghem, Belgique
Date d'inscription : 04/11/2014

MessageSujet: Re: Moteur Moes Serie 3 Type A   Mer 03 Déc 2014, 8:20 pm

Bonsoir Alain,
Dans les scans que vous avez publiés, les pages 18 et 19 manquent.
Vous verrez que vous avez par erreur publié 20-21 deux fois.
Pourriez-vous ajouter un scan des pages 18-19 ?
Merci !
Au sujet des plans :
Si vous decouvrez quelques beaux plans d'ensemble du monocylindre,
j'espere qu'il sera possible d'en faire une copie 1:1,
dans un copy-center qui travaille aussi pour les architectes etc.
Si ca serait possible, je vous donne mon adresse, et je vous payerai d'avance pour 2 copies de chaque plan.
Mais, comme vous dites, j'attendrai le beau temps en 2015 !
Salutations, et merci,
Jan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Jan



Masculin Nombre de messages : 20
Age : 62
Localisation : Wevelghem, Belgique
Date d'inscription : 04/11/2014

MessageSujet: Re: Moteur Moes Serie 3 Type A   Jeu 04 Déc 2014, 8:35 pm

Comme vous voyez,
j'ai recombiné les demi-pages, pour obtenir un beau livret.
Qui a, helas, 2 pages blanches !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Moteur Moes Serie 3 Type A   Aujourd'hui à 5:58 am

Revenir en haut Aller en bas

Moteur Moes Serie 3 Type A
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» moteur le poulain type c
» type mine cooper mk2
» [VDS] Moteur Coccinelle 1975 Type D 1200 cm3. Révisé.
» Compatibilité Moteur Type1 / Boite Type 4
» refection d'un moteur 1600CC VW type AS ?

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tracteurs et Motoculteurs d'Antan :: MOTEURS FIXES :: Mécanique - Technique - Problème-
Sauter vers:
