pontus eric



Masculin Nombre de messages : 171
Age : 55
Localisation : hermee belgique
Date d'inscription : 28/12/2011

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyDim 21 Avr 2013, 09:45

bonjour a tu esseyer la valdieu blonde pas mal non plus comme lubrifien mai sens exais bon journee
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

PROGRES N425

Masculin Nombre de messages : 946
Age : 67
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyDim 21 Avr 2013, 10:36

Bonjour à tous,
Bonjour Michel,

Hé oui il n'y a pas qu'en Belgique que le temps passe vite.
68 + 62 cela fait bien 130 ans...bon il fallait oser.

A bientôt pour de nouvelles aventures,

Cordialement,

PA
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
moteur fixe

moteur fixe

Masculin Nombre de messages : 2538
Age : 62
Localisation : 89 300 looze
Date d'inscription : 28/09/2007

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyDim 21 Avr 2013, 10:50

bonjour les amis belges

pourquoi vous faut il une presse pour mettre les volants??

normalement ils sont montés glissant, et c'est la clavette à talon qui les bloquent.

belle restauration

à bienot à nuenen

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
renée



Masculin Nombre de messages : 695
Age : 74
Localisation : manitot 27
Date d'inscription : 23/04/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyDim 21 Avr 2013, 10:56

bonjour à tous
beau détournement d'usage !
le vilbrequin en table de bistrot ,cela peut faire école
amicalement Renée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Laurent LEDUC

Laurent LEDUC

Masculin Nombre de messages : 803
Age : 60
Localisation : 44 NANTES, mais paydret avant tout.
Date d'inscription : 28/11/2006

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyDim 21 Avr 2013, 11:11

Alain passe à la mécanique ????
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

PROGRES N425

Masculin Nombre de messages : 946
Age : 67
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyDim 21 Avr 2013, 19:24

Bonsoir,

Pour Agenais : la feuille de graphite renforcée inox se trouve chez tous les bons fournisseurs industriels.
Je m'approvisionne chez COJOINT S.A. rue Côte d'Or à Liège. Pour le prix, je n'ai pas d'info car quand on aime on ne compte pas.
Pour Jean : sur le F.M., les volants sont montés serrant. Il n'y a pas de cale à talon et le bocage en rotation se fait par clavette.
Le moyeu est fendu pour faire pince sur l'axe quand on serre la vis et l'écrou montés transversalement. Avec un coin en acier enfoncé dans cette fente, l'axe bien graissé, le cric de 2t est tout juste suffisant pour faire descendre les volants en butée.
Pour notre ami Charioux : FAIRBANKS a construit des balances ( d'où la main tenant le poids sur la marque de fabrique), des moteurs stationnaires essence et Diesel, des moteurs marins, des magnétos et des locomotives.

Cordialement,

PA
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

PROGRES N425

Masculin Nombre de messages : 946
Age : 67
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: FAIRBANKS MORSE   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyJeu 25 Avr 2013, 19:17

Bonsoir à tous,

Voici quelques photos du FAIRBANKS MORSE.
Comme le soulignait il y a peu notre ami Renée, à peine sèche, la couleur suscitait déjà des remarques négatives.
Le vert n'est pas une teinte évidente et tant pis tout le monde devra se le farcir ainsi !

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000710

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000711

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000712

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000310

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000713


J'attends le ressort de rappel du papillon de gaz, qui hélas enroulé à gauche, doit nécessiter une nouvelle fabrication.

Cordialement,

PA
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
olivier31

olivier31

Masculin Nombre de messages : 2462
Age : 38
Localisation : haute garonne et seine maritime
Date d'inscription : 05/11/2006

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyJeu 25 Avr 2013, 19:34

Bonjour,

je trouve le moteur très beau, la couleur ne me choque pas, un bel exemple de restauration sans faille, bravo.

a+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31

Michel31

Masculin Nombre de messages : 6205
Age : 70
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyJeu 25 Avr 2013, 20:43

Paul-André.

Tant pis, on va le supporter comme ça, ce moteur !

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

PROGRES N425

Masculin Nombre de messages : 946
Age : 67
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyMer 01 Mai 2013, 19:56

Bonsoir à tous,

Le projet suit son chemin...

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000810

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000811

A bientôt,

PA
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
françois85

françois85

Masculin Nombre de messages : 5197
Age : 74
Localisation : vendée
Date d'inscription : 14/12/2006

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyJeu 02 Mai 2013, 01:44

Salut les amis
Belle restauration, beau moteur et beau chariot ! Est-ce que l'avant train est pivotant ?

Bonne nuit

François
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31

Michel31

Masculin Nombre de messages : 6205
Age : 70
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyJeu 02 Mai 2013, 09:38

Bonjour Paul-André.

C'est vrai que le chariot promet d'être bien.

Juste une question : ne faudrait-il pas tourner le moteur de 180° ?
A moins que les volants ne touchent les roues du chariot.

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

PROGRES N425

Masculin Nombre de messages : 946
Age : 67
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyDim 05 Mai 2013, 09:53

Bonjour,

Voici quelques réponses à vos dernières questions :

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000812

L'essieu arrière a été tourné au départ d'une barre d'acier hexagonale produite par l'aciérie de FORBACH en Lorraine française.

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000813

L'essieu avant sera bien directionnel, voir plateau d'appui et poutre en attente de soudage.

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000814

Les pattes de fixation du train arrière reprennent chacune une des vis de fixation du moteur pour rendre l'ensemble le plus compact possible (1000 mm).
C'est pour cette raison, qu'il n'est pas possible de tourner le moteur dans l'autre sens.

Bon dimanche ensoleillé à tous.

Cordialement,

PA
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
renée



Masculin Nombre de messages : 695
Age : 74
Localisation : manitot 27
Date d'inscription : 23/04/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyDim 05 Mai 2013, 12:44

bonjour à tous
PA c'est pas mal d'inserer dans le plateau directionnel de l'essieu av
un disque de polyéthylene de quelque mm ,invisible mais bien utile
pour le braquage et les manoeuvres sans effort
amicalement Renée
H-5
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

PROGRES N425

Masculin Nombre de messages : 946
Age : 67
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyDim 12 Mai 2013, 07:59

Bon dimanche à tous,

Avec un jeu radial de plus de 5 mm sur les fusées, l'arbre du train avant ne sera pas réparé.

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000815

Première opération : la hauteur de pointe du PROGRES le permet, perçage à 25 mm.

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000816

Seconde opération : alésage à 32 mm.

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000818

Troisième opération : tournage des fusées et de l'axe hors barre hexagonale.

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000819

Quatrième opération : perçage du trou de pivot, perçage des trous de clavette et fraisage des logements pour le triangle porte timon.

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000820

Dernière opération du jour : pose du pivot et du triangle de timon.
Tout n'est pas d'époque, mais à première vue ce n'est pas vraiment moche...
La suite mercredi.

Cordialement,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Laurent LEDUC

Laurent LEDUC

Masculin Nombre de messages : 803
Age : 60
Localisation : 44 NANTES, mais paydret avant tout.
Date d'inscription : 28/11/2006

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyLun 13 Mai 2013, 20:41

Personnellement, je trouve ton train avant très réussi.
A quand la suite ?
Laurent
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

PROGRES N425

Masculin Nombre de messages : 946
Age : 67
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyJeu 16 Mai 2013, 07:01

Bonjour à tous,

Compte rendu du jour :

Deux pastilles en bronze frité encastrées dans l'arbre, se part et d'autre du pivot, appuient sur le disque et permettent un glissement aisé.

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000821

Détail du logement de la cheville ouvrière.

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000822

Ensemble avec moteur posé.

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000823

Cordialement,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

PROGRES N425

Masculin Nombre de messages : 946
Age : 67
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: FM SUITE   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyMer 22 Mai 2013, 20:41

Bonsoir à tous,

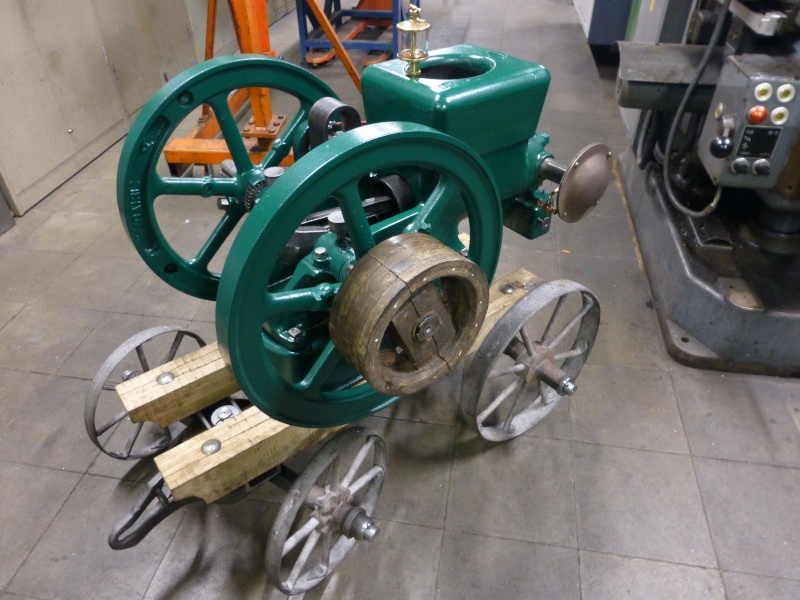

Le vieil amerloque s'est enfin décidé à descendre de la table d'opération et le voici sur ses quatre roues.
Il a également retrouvé un silencieux avec aspect fort proche du type original.

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000824

La campagne d'essais électrotechniques se termine et nous allons pouvoir faire concurrence à EDF grâce à quelques 230 Kg de ferraille découverts samedi à NUENEN. Je suis à la recherche d'un petit tableau électrique ancien avec mesure de la tension et du courant, si quelqu'un a cela dans sa cave, je suis preneur.
Le FAIRBANKS, sans forcer, à vitesse réduite, sort 130 Volts continus sans problème.

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000825

La suite mercredi...
Cordialement,

PN 425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
yannick12

yannick12

Masculin Nombre de messages : 316
Age : 29
Localisation : aveyron
Date d'inscription : 01/07/2009

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyJeu 23 Mai 2013, 08:02

bonjour à tous, cheers


Jolie restauration, que du bonheur de suivre cette restauration, bon courage pour la suite et pour trouvé le panneau electrique.

Vraiment bravo Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 287628 Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 287628
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
renée



Masculin Nombre de messages : 695
Age : 74
Localisation : manitot 27
Date d'inscription : 23/04/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyJeu 23 Mai 2013, 11:18

bonjour à tous
bravo PA
pour ton tableau une solution deja utilisée à Giverny ;
les plaques de marbre recuperées aux cimetierres
elles ont l'avantage d'etre contemporaines du moteur !
quant aux instruments de controle notre viel ami de la SEM doit te trouver ça
amiclement Renée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

PROGRES N425

Masculin Nombre de messages : 946
Age : 67
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: PROJET FAIRBANKS SUITE   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyMer 29 Mai 2013, 20:05

Bonsoir,

En ces derniers temps, nous avons délaissé le cheval vapeur pour nous consacrer à la machine à faire des électrons.
La dynamo Belfort (SACM) a été complètement démontée, l'isolation des conducteurs réparée en certains endroits sur le rotor et le stator.
Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000827
Une chape sur un porte balai a dû être refabriquée et le collecteur gratté et repoli.
Le jeu axial a été supprimé sur l'induit, pour ce faire une pièce manquante en bout d'arbre, côté collecteur a été élaborée.
Libre à Maitre François de remettre la photo à l'endroit...il en a l'habitude. Qu'il en soit remercié !
Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000829
L'ensemble remonté a fort bel aspect.
Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000830
Je suis à la recherche de documents qui permettraient de déterminer la période de construction de cette machine.
Ce qui est certain, c'est que cette année, nous ne serons plus obligés de décapsuler nos CHIMAY's dans la pénombre sur le pré de GIVERNY...
FIAT LUX !
La suite mercredi prochain.

Cordialement,

PN 425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
françois85

françois85

Masculin Nombre de messages : 5197
Age : 74
Localisation : vendée
Date d'inscription : 14/12/2006

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyJeu 30 Mai 2013, 00:42

Salut les amis
Ça n'a pas traîné ! 2 ou 3 jours après Nuenen : Fiat lux et lux fuit !!
Voilà la photo dans le bon sens :
Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000810

A bientôt

François
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

PROGRES N425

Masculin Nombre de messages : 946
Age : 67
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyLun 17 Juin 2013, 20:05

Bonsoir,

Même pour ceux qui n'aiment pas la couleur, voici l'idée :
La mise en tension de la courroie est assurée par deux bretelles.
On s'occupera de la mécanique demain.

Cordialement,

PN 425

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000912
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
eliteeleven

eliteeleven

Masculin Nombre de messages : 764
Age : 72
Localisation : liege
Date d'inscription : 22/01/2009

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyMar 18 Juin 2013, 19:01

Je vois bien la dynamo en brun fonçé
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

PROGRES N425

Masculin Nombre de messages : 946
Age : 67
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 EmptyMer 26 Juin 2013, 06:54

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000926

Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 P1000930

Bonne journée à tous,

PN 425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 - Page 2 Empty

Revenir en haut Aller en bas

FAIRBANKS MORSE Z 3HP 1929
Revenir en haut
Page 2 sur 4Aller à la page : Précédent  1, 2, 3, 4  Suivant
 Sujets similaires
-
» 26ème Tour de Bretagne.
» quelques photos souvenir de la POET POET 2004
» Bourse de Rennes
» Gross problème mécanique (peut-être)
» recherche auto

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tracteurs et Motoculteurs d'Antan :: MOTEURS FIXES :: Mécanique - Technique - Problème-
Sauter vers:
