MessageSujet: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyDim 14 Oct 2012, 09:23

Bonjour,

Je viens de commencer la restauration du moteur en rubrique.
Malheureusement, l'équerre support du régulateur, arbre à came et magnéto en zamak est brisée.
Comme nos amis américains, j'envisage de la faire couler en aluminium.
Que pensez-vous du couple de frottement de l'acier rectifié sur l'aluminium? Je sais que ce n'est pas génial mais vu la présence d'un graisseur sur chaque palier, pourrait-on espérer que cela tienne quelque temps? Placer des paliers en bronze est difficile vu le manque de place.

Je fais appel à l'expérience des spécialistes.

Bon dimanche à tous,

PA
Revenir en haut Aller en bas
piaf85

piaf85


Masculin Nombre de messages : 2276
Age : 76
Localisation : vendée
Date d'inscription : 18/12/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyDim 14 Oct 2012, 12:10

Bonjour,

Paul André, as-tu été fouiller là :

http://www.ebay.com/sch/i.html?_nkw=FAIRBANKS+MORSe+z&_sacat=0&_odkw=FAIRBANKS+MORSE+Z&_osacat=0&_from=R40

des fois que tu puisses dénicher ton bonheur !

Bonne journée,
Daniel
Revenir en haut Aller en bas
PROGRES N425

PROGRES N425


Masculin Nombre de messages : 1401
Age : 70
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyDim 04 Nov 2012, 09:32

Bonjour,

Voici quelques nouvelles du FAIRBANKS:

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000312

Le carnage et la désolation

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000313

La solution

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000314

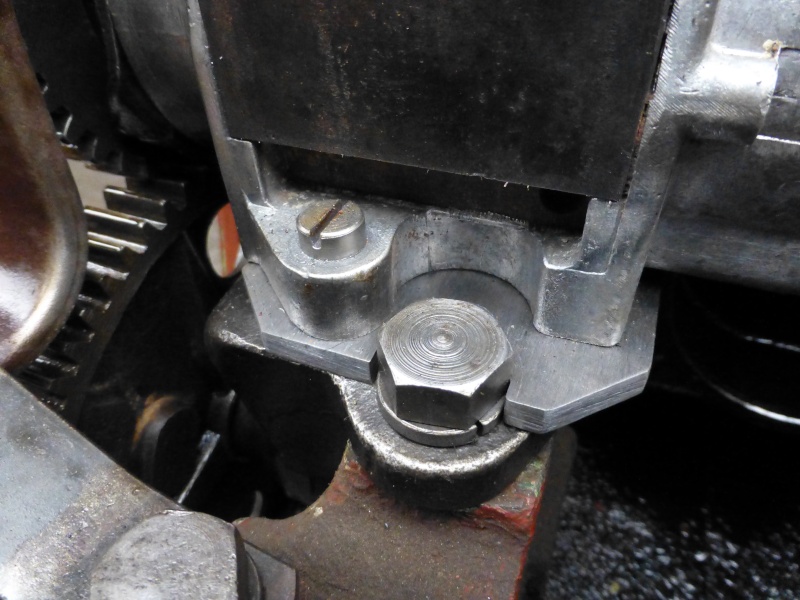

Cette équerre support en fonte est d'un modèle antérieur à 1922 : pas de graisseur sur le régulateur et 15 dents sur le pignon d’entrainement de celui-ci au lieu de 16.
L'embase de la magnéto est prévue pour une magnéto alternative et est trop basse pour recevoir la magnéto type R.
Néanmoins, après quelques passes sur la fraiseuse et confection d'une entretoise en U rectifiée, le régulateur, la magnéto et le moteur ont repris du service hier !
Merci encore à Christophe et Gustave pour cette belle collaboration internationale.

Bon dimanche à tous,

PA
Revenir en haut Aller en bas
françois85

françois85


Masculin Nombre de messages : 6096
Age : 76
Localisation : vendée
Date d'inscription : 14/12/2006

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyDim 04 Nov 2012, 09:49

Bonjour Paul André

Bravo pour cette remise en service, le pape de la machine-outil a encore frappé !

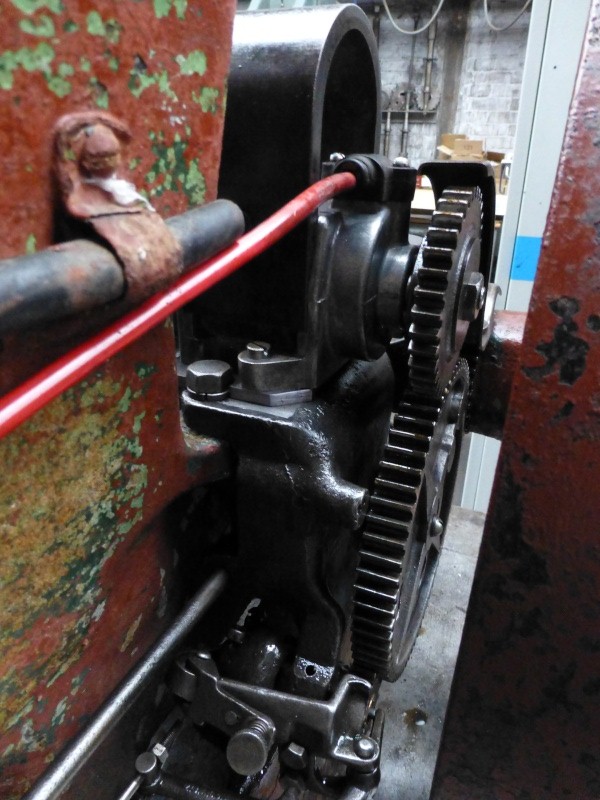

Mais pour une meilleure compréhension :
Joint - FAIRBANKS MORSE Z 3HP 1929 P1000310

Bon dimanche

François
Revenir en haut Aller en bas
PROGRES N425

PROGRES N425


Masculin Nombre de messages : 1401
Age : 70
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyDim 04 Nov 2012, 10:47

Merci François !

Revenir en haut Aller en bas
PROGRES N425

PROGRES N425


Masculin Nombre de messages : 1401
Age : 70
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyDim 04 Nov 2012, 13:33

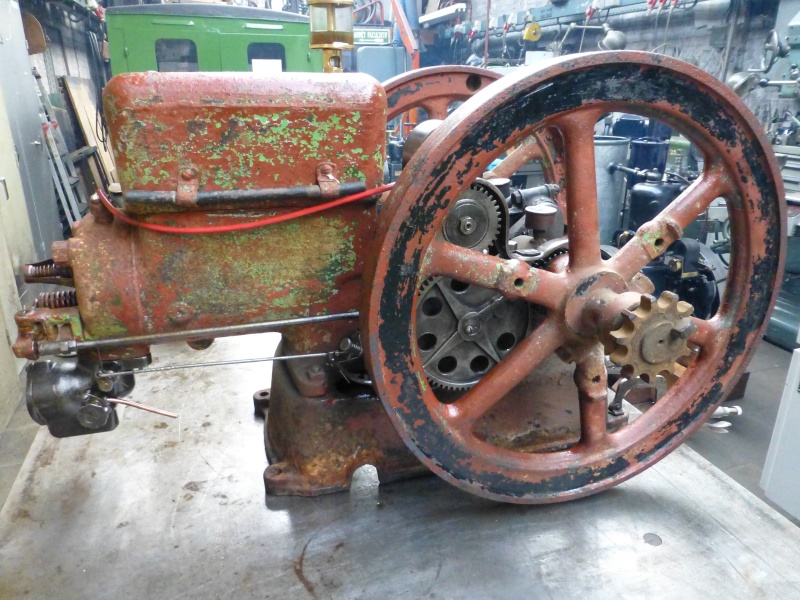

Petit oubli : une photo de la bête avant sablage et mise en peinture.

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000315

Cordialement,

PA
Revenir en haut Aller en bas
PROGRES N425

PROGRES N425


Masculin Nombre de messages : 1401
Age : 70
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: FAIRBANKS   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyDim 13 Jan 2013, 15:42

Bien le bonjour à tous les amis mécaniciens,

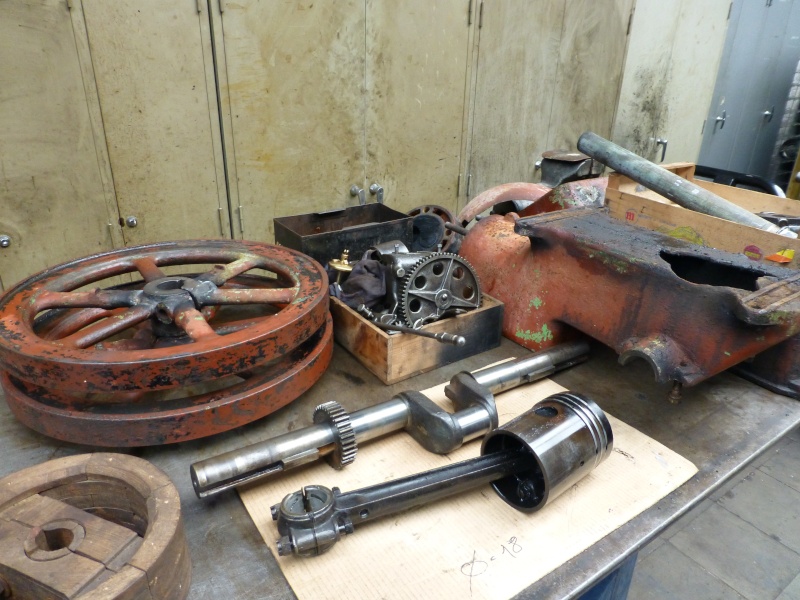

Le F.M. est entré en période d'hibernation et manque singulièrement de compression !

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000510

Dernier petit problème à résoudre...

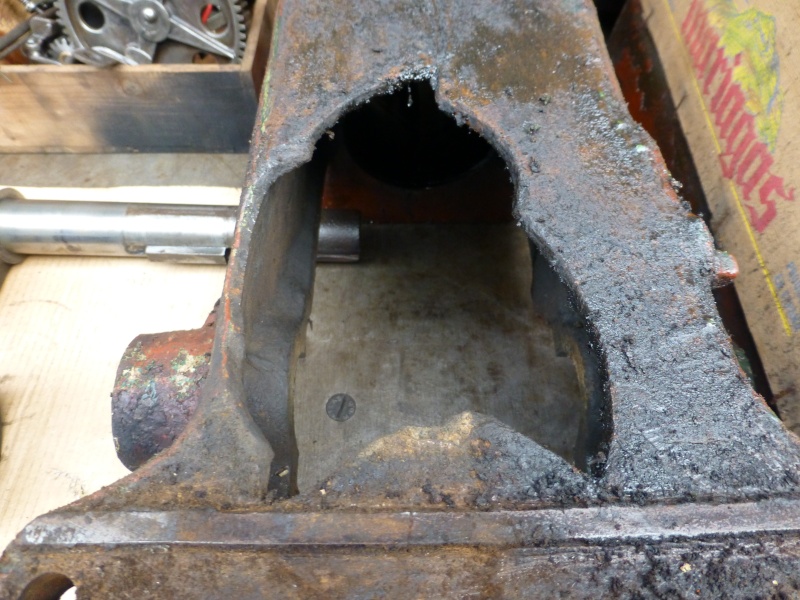

Pas toujours rassurant un carter ouvert, surtout quand on y laisse tomber sa ROLLEX moteur tournant !

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000511

Cordialement,

PA
Revenir en haut Aller en bas
Michel31

Michel31


Masculin Nombre de messages : 7755
Age : 73
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyDim 13 Jan 2013, 15:48

Bonjour Paul-André.

Pour la Rollex, c'est pas grave. Par contre, le carter...

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
PROGRES N425

PROGRES N425


Masculin Nombre de messages : 1401
Age : 70
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Méchante carrie   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyDim 20 Jan 2013, 13:28

Bonjour à tous,

Voilà, voilà, on s'en occupe.

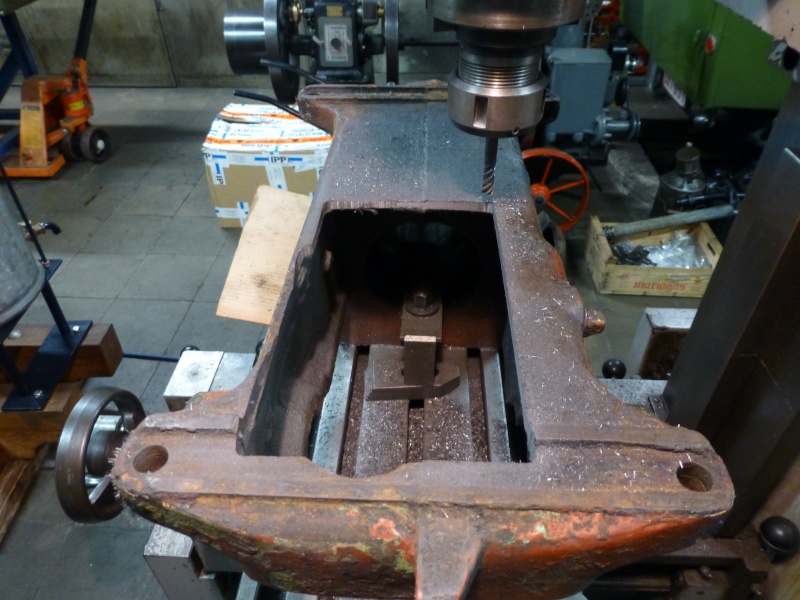

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000512

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000513

Opérations suivantes : usinage de la plaque de substitution avec chanfreins ad-hoc et bénédiction par un druide opérateur TIG talentueux.
On en saura plus mardi soir si les frimas le permettent.

Bien cordialement,

PA


Revenir en haut Aller en bas
PROGRES N425

PROGRES N425


Masculin Nombre de messages : 1401
Age : 70
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyMer 23 Jan 2013, 18:38

Bonsoir à tous,

Ce dernier mardi, malgré le froid (10° C avec la chaudière poussée à fond), les mécanos ne sont pas restés inactifs.

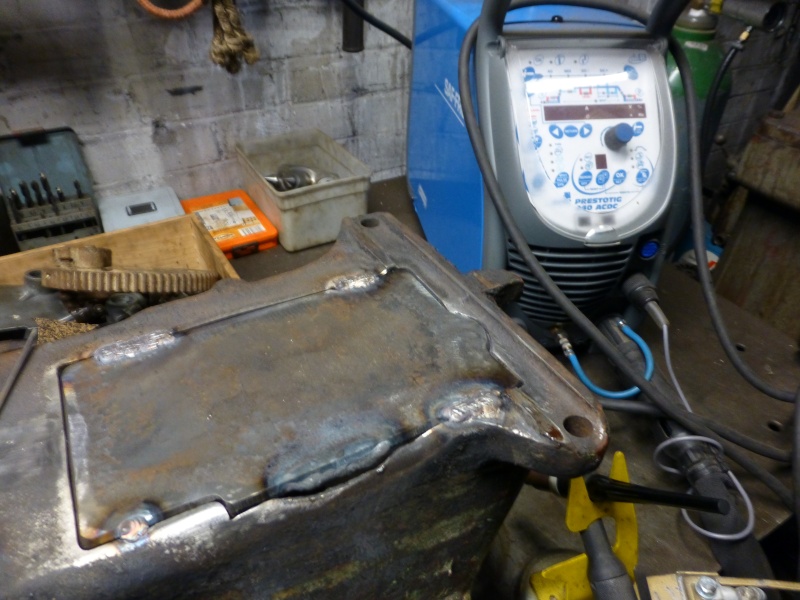

La plaque de substitution a été découpée, ajustée et ensuite pointée.

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000514

Vu la masse de la pièce et de là la difficulté de la porter à une température de 300-400°C, le comité des sages a choisi de tenter la réparation par soudure froide.
Dans ce cas, le métal d'apport est du nickel pur, déposé en petits cordons de 25 mm qui sont immédiatement battus afin de limiter les tensions. La dépose des cordons se fait en "pas de pèlerin" en veillant à ce que la pièce ne chauffe pas trop et soit toujours touchable à main nue. Il faut de la patience, on continue mardi prochain.

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000515

Cordialement,

PA
Revenir en haut Aller en bas
Laurent LEDUC

Laurent LEDUC


Masculin Nombre de messages : 868
Age : 62
Localisation : 44 NANTES, mais paydret avant tout.
Date d'inscription : 28/11/2006

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyMer 23 Jan 2013, 19:11

Salut Paul André
Vivement mardi prochain pour la suite. Je ne connaissais pas ce type de soudure avec ce métal d'apport.
Bonne continuation.
Laurent
Revenir en haut Aller en bas
PROGRES N425

PROGRES N425


Masculin Nombre de messages : 1401
Age : 70
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyMer 30 Jan 2013, 19:08

Bonsoir,

Voici le dernier bulletin de santé du FAIRBANKS :

L’opérateur TIG au travail.

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000610

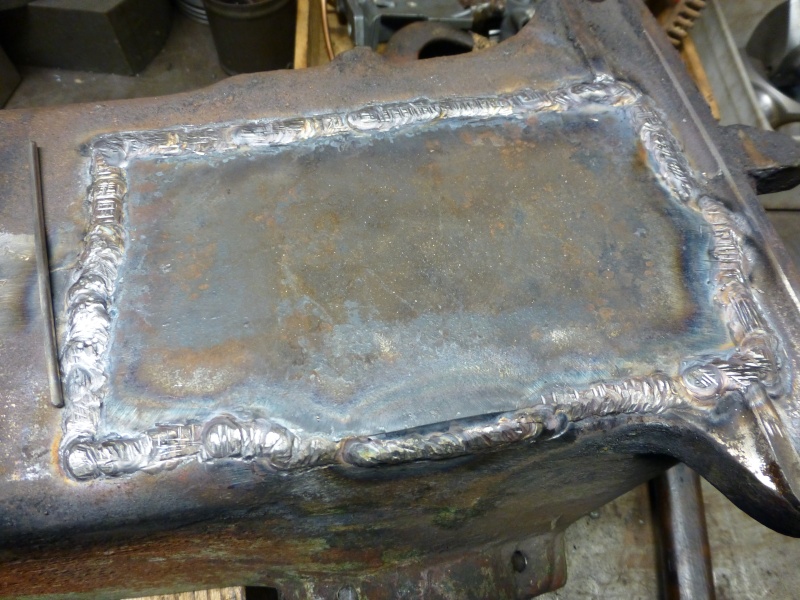

Aspect des cordons après martelage énergique.

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000611

La suite à la semaine prochaine.

Cordialement,

PA
Revenir en haut Aller en bas
PROGRES N425

PROGRES N425


Masculin Nombre de messages : 1401
Age : 70
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: joint de culasse   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyMer 06 Mar 2013, 18:42

Bonsoir,

La restauration du FAIRBANKS avance très lentement.
Vu l'intérêt que suscite la fabrication des joints de culasse chez certains de nos jeunes confrères, je me permets d'illustrer comment réaliser un joint de culasse bon marché, en un temps record.
Première opération : traçage au stylo à bille de la feuille graphite renforcée inox KLINGER PSM en se servant de l'ancien joint comme gabarit.
Les grands cercles (intérieur et extérieur) sont découpés à la grignoteuse. Le contour extérieur sera ajusté à la meule.

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000610

Les petits trous de circulation d'eau de 12 mm sont dégagés à la perceuse avec un foret HSS, tourner lentement.
Les gros trous de 16 mm sont découpés au burin.
Les bavures s'enlèvent sans problème avec une petite fraise carbure tournant à haute vitesse.

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000611

Et voilà le travail !

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000613

Bonne soirée à tous,

PA


Dernière édition par PROGRES N425 le Mer 19 Fév 2020, 14:07, édité 1 fois
Revenir en haut Aller en bas
yannick12

yannick12


Masculin Nombre de messages : 316
Age : 31
Localisation : aveyron
Date d'inscription : 01/07/2009

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyJeu 07 Mar 2013, 07:59

Salut Paul André,

jolie début de restauration il me tarde de voir la suite Joint - FAIRBANKS MORSE Z 3HP 1929 287628 Joint - FAIRBANKS MORSE Z 3HP 1929 287628
Revenir en haut Aller en bas
lesavoyards

lesavoyards


Masculin Nombre de messages : 608
Age : 62
Localisation : Haute Savoie la célèbre Vallée d'Abondance
Date d'inscription : 11/01/2012

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyJeu 07 Mar 2013, 08:20

Bonjour Paul-André.
Super beau ce moteur.
Pour la soudure, bravo, le comité des "sages" a bien choisi le mode de soudure. On ne modifie pas la structure de la fonte en soudant de la sorte.
Dis donc,tu est très bien équiper. Bien vu la feuille graphité inox. A noter.
Bonne journée.
Robert
Revenir en haut Aller en bas
rsa967

rsa967


Masculin Nombre de messages : 164
Age : 60
Localisation : Alençon
Date d'inscription : 24/06/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyJeu 07 Mar 2013, 09:19

Bonjour Paul-André, bonjour à tous.
Juste une petite info, pour perforer des trous (ronds), utilisez des forêts étagés : c'est le top !
Que des avantages : pas de bavures, perçage sans effort, et des diamètres de 4 à 35 mm sur le même forêt.
Un seul inconvénient : le prix de l'outil, mais la satisfaction supplante largement cet handicap. (on en trouve sur Ebay à moins de 50 euros)
Bravo pour cette restauration comme on aime à les suivre et à les vivre.
rsa967
Revenir en haut Aller en bas
renée




Masculin Nombre de messages : 761
Age : 77
Localisation : manitot 27
Date d'inscription : 23/04/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyJeu 07 Mar 2013, 10:28

bonjour à tous
bravo PA cela va etre pret pour Nuenen !
pour completer l'usage du foret étagé par rsa nous utilison aussi des scies cloches pour
ce genre de materiau
Quand les trons sont rapprochés l'utilisation des emporte-piece provoque l'éclatement du joint
et en principe quand il est presque fini !!!
amicalement Renée
Revenir en haut Aller en bas
PROGRES N425

PROGRES N425


Masculin Nombre de messages : 1401
Age : 70
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyJeu 07 Mar 2013, 13:10

Bonjour à tous,

Merci pour vos encouragements.

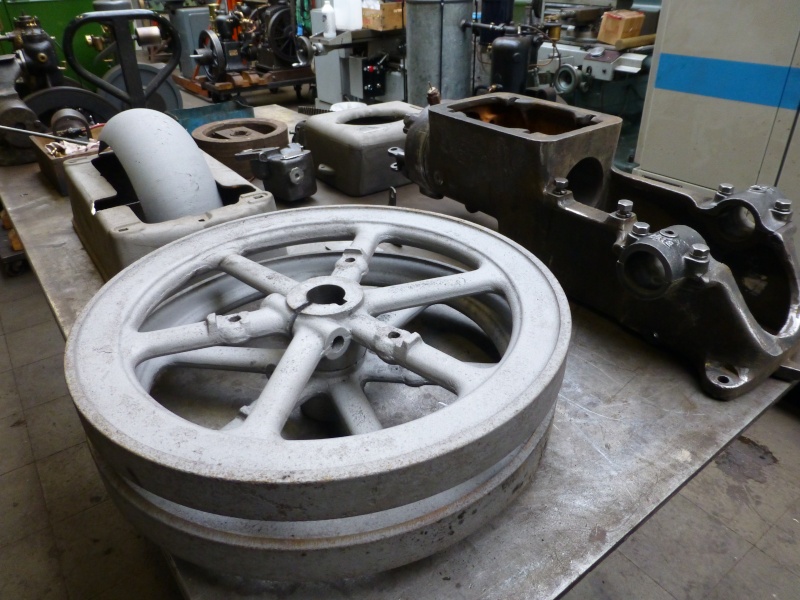

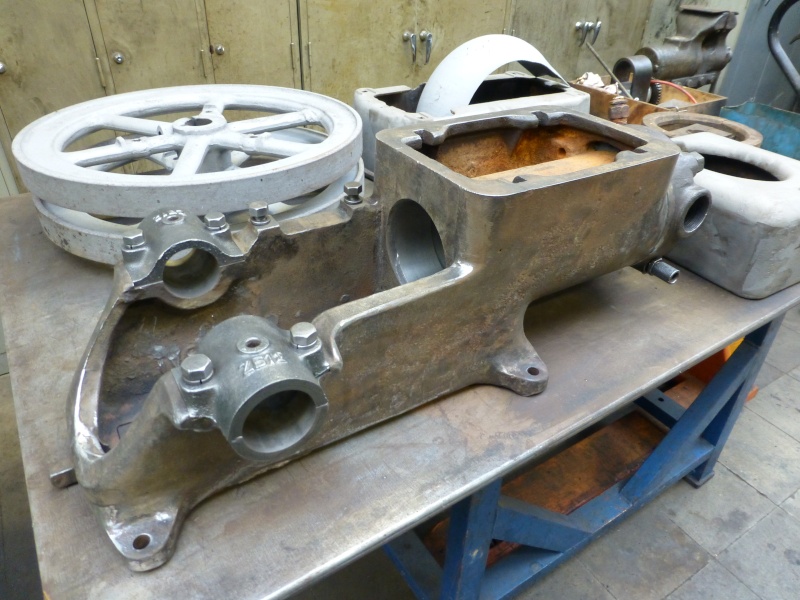

Je viens d'aller porter les morceaux du FAIRBANKS au sablage à l’exception du bloc, de la culasse et du mixer.
Cela devrait donner un coup d'accélérateur au chantier pour autant que l'on m'en laisse le temps car la retraite n'est pas pour demain.
J'espère que ce petit article sur la découpe de joint aura été utile à la jeunesse. Tous mes moteurs tournent avec ce truc et les découpes compliquées ont chaque fois été réalisées à l'aide d'un petit burin taillé en fonction de la pièce à fabriquer.
En route vers de nouvelles aventures...BAR sur AUBE ?

Pétaradantes salutations,

PA
Revenir en haut Aller en bas
PROGRES N425

PROGRES N425


Masculin Nombre de messages : 1401
Age : 70
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyMer 13 Mar 2013, 19:13

Bonsoir,

Ce dernier mardi était assez morose, avec la neige personne n'est venu me distraire des derniers soins à apporter au vieil américain.

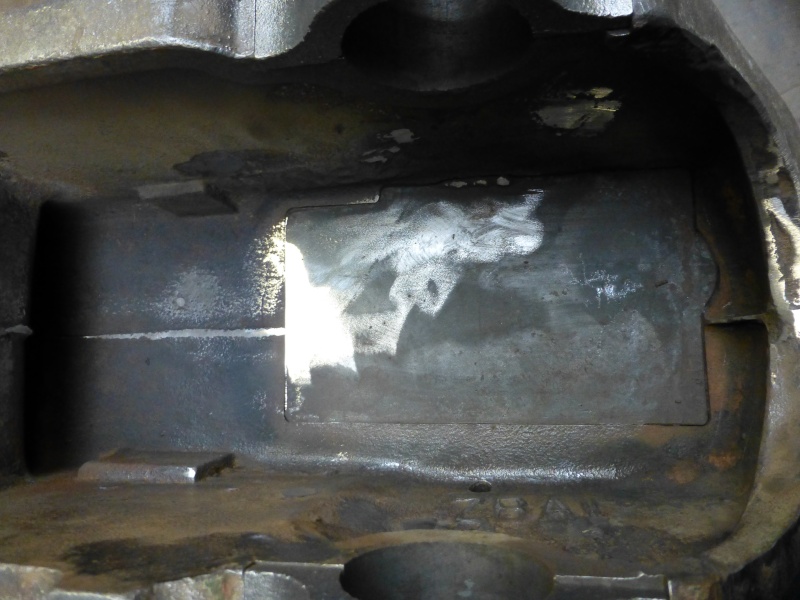

Pour ce qui est de la chirurgie esthétique, malgré le froid, la greffe reprend peu à peu.

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000710

Le bloc moteur nettoyé avec sa culasse remontée et l'ensemble des pièces sablées confirment que malgré le surprenant retour d'hiver, le printemps n'est pas loin.

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000711

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000713

Le pignon d'entrainement du régulateur de vitesse, au grand dam des spécialistes, n'a pas été retaillé au "diamétral pitch" mais bien au module 2.5 à 15 dents de chez nous.

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000712

Autre vue sur le bloc moteur.
Maintenant se pose le problème du choix de la couleur. Les sites américains font référence à un code Dupont mais jamais en RAL.
Ral 6002 ou 6005 ? C'est la question.

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000714

Cordiales salutations,

PA

Revenir en haut Aller en bas
renée




Masculin Nombre de messages : 761
Age : 77
Localisation : manitot 27
Date d'inscription : 23/04/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyMer 13 Mar 2013, 21:30

bonsoir à tous
PA il n'y a pas malheureusement de passerelle entre les codes Dupont et Ral
a toi de choisir et tu reste maitre de ton choix ! il y a toujours des remarques sur la peinture
et tant mieux !
amicalement Renée
Revenir en haut Aller en bas
PROGRES N425

PROGRES N425


Masculin Nombre de messages : 1401
Age : 70
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Fairbanks   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyVen 19 Avr 2013, 20:35

Bonsoir,

Avec le printemps, la couleur verte reprend ses droits...

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000715

Et oui, ce sera du 6005 !

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000716

Amicalement,


PA
Revenir en haut Aller en bas
PROGRES N425

PROGRES N425


Masculin Nombre de messages : 1401
Age : 70
Localisation : CHAUDFONTAINE BELGIQUE
Date d'inscription : 07/08/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: FAIRBANKS   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyDim 21 Avr 2013, 08:02

Bonjour à tous,

Le FAIRBANKS reprend enfin de la vitesse !

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000717

Malgré l'utilisation de lubrifiants les plus sophistiqués la dépose ou la repose de volants reste un exercice musclé.

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000718

Nous avons mis à profit nos 130 années d'expérience...un Maître au travail.

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000719

Voilà, c'est tout pour aujourd'hui.

Joint - FAIRBANKS MORSE Z 3HP 1929 P1000720

Bon dimanche et cordiales salutations,

PA

Revenir en haut Aller en bas
agenais




Masculin Nombre de messages : 734
Age : 64
Localisation : 47000
Date d'inscription : 21/04/2012

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyDim 21 Avr 2013, 08:47

bonjour
paul andre
tres belle resto, que de patiente, de courage et ...un ti coup de biere lollllll
vivement la suite.
merci pour l'astuce des joints,mais, juste une question, se trouve t'elle facilement cette feuille et a quel prix( a bisto dé nasss...) comme on dit ici lolll encore merci
aplus
serge
Revenir en haut Aller en bas
Charioux

Charioux


Masculin Nombre de messages : 875
Age : 74
Localisation : auvergne, à coté de Brioude
Date d'inscription : 28/01/2008

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyDim 21 Avr 2013, 09:01

Bonjour, Paul André bonjour à tous

Total respect! c'est une restauration de haut niveau pro!
J'adore ce site car on apprend toujours des choses, comme ce moteur Fairbanks Morse.

Jusqu'à aujourd'hui Fairbanks Morse était un fabricant de magnétos qui équipaient les moteurs Gravely (1936-1976) des motoc Gravel Bon dimanche malgré le froid
A Mazet "Gravelyste curieux"
Revenir en haut Aller en bas
Michel31

Michel31


Masculin Nombre de messages : 7755
Age : 73
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 EmptyDim 21 Avr 2013, 09:26

Bonjour Pau-André.

130 ans d'expérience ?
Ben dis donc, les années passent vite en Belgique !
Sûrement les vertus de votre breuvage...

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Contenu sponsorisé





Joint - FAIRBANKS MORSE Z 3HP 1929 Empty
MessageSujet: Re: FAIRBANKS MORSE Z 3HP 1929   Joint - FAIRBANKS MORSE Z 3HP 1929 Empty

Revenir en haut Aller en bas

FAIRBANKS MORSE Z 3HP 1929
Revenir en haut
Page 1 sur 4Aller à la page : 1, 2, 3, 4  Suivant
 Sujets similaires
-
» Fairbanks Morse & co.
» Pompe Fairbanks Morse
» MOTEUR JAPY 13ES TYPE SI n°: 35225 de 1929
» Que faire avec 2 Fairbanks-Morse ?
» Deering 10/20 1929

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tracteurs et Motoculteurs d'Antan :: MOTEURS FIXES :: Mécanique - Technique - Problème-
Sauter vers:
