 Le Labor TEL est arrivé.

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
jeff

avatar

Masculin Nombre de messages : 4165
Age : 47
Localisation : Chatellerault 86
Date d'inscription : 11/06/2007

MessageSujet: Le Labor TEL est arrivé.   Dim 02 Oct 2011, 07:42

Bonjour a tous.

Tout a commencé par une annonce sur le bon coin en Haute Savoie.

Je fais une offre que le vendeur retiens et je fais appel a Nono qui répond présent tout de suite.

Et le week end dernier,Nono me livrais la bête en descendant chez Michel82.
On s'est donné rendez vous chez Fred-Japy qui était a peut près sur le chemin de Nono dans son voyage chez Michel.
On a fait le transfer d'une remorque a l'autre et nous voila reparti chacun dans notre direction après avoir passé la soirée a discuter ferraile chez fred.
Et a 0h45 me voila de retour a Chatellerault avec mon Labor.

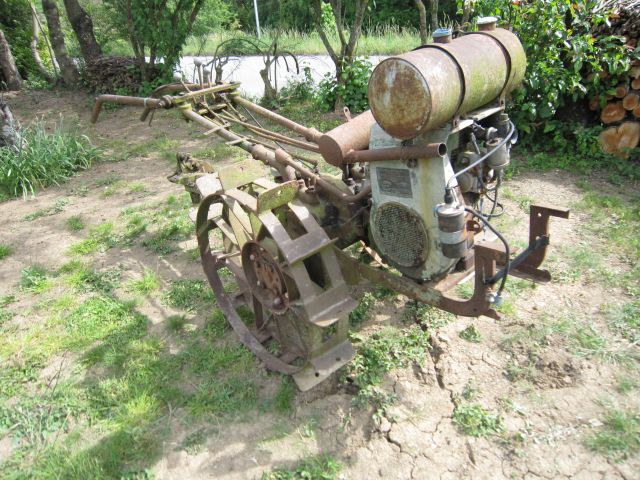

Et le voila déchargé sur la pelouse:

Il a retrouvé ses deux oreilles.

Et comme j'avais une boite a outils et un filtre a air en stock,j'ai commencé a le complèter.

Il me manque donc les deux bouchons de réservoir et la magnéto qui n'est pas dans un super état.

Le pot d'échappement sera a remettre en ligne et a réparer,il est percé et le réservoir d'essence est percé lui aussi.
Les deux masses avant sont en fabrication,merci a JFsmoke et Michel82 pour les plans.

Un grand MERCI a Nono qui s'est occupé de tout et tout seul,et a fred qui nous a accuilli en compagnie de ses moteur.

Bon dimanche a tous.

jeff
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PIJO3007

avatar

Masculin Nombre de messages : 8949
Age : 62
Localisation : Banlieue NIMES
Date d'inscription : 01/01/2008

MessageSujet: Re: Le Labor TEL est arrivé.   Dim 02 Oct 2011, 07:49

Bonjour !
encore une belle bête de sauvée !

bien dans son jus avec ce qu'il faut de restauration pour te tenir au chaud cet hiver !!!!! lol!

a+
JP de NIMES
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://la-licorne-autos.forumactif.org/
jeff

avatar

Masculin Nombre de messages : 4165
Age : 47
Localisation : Chatellerault 86
Date d'inscription : 11/06/2007

MessageSujet: Re: Le Labor TEL est arrivé.   Dim 02 Oct 2011, 08:03

Bonjour JP bonjour a tous.

Oui il y a beaucoup de travaille mais comme tu dis,c'est une belle bête.

Aller je vais mettre les photos que Nono avait prises a son arrivée chez lui.















Bonne journée a tous.

Jeff
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
gil01

avatar

Masculin Nombre de messages : 659
Age : 62
Localisation : 01800
Date d'inscription : 26/10/2009

MessageSujet: Re: Le Labor TEL est arrivé.   Dim 02 Oct 2011, 09:30

salut a tous salut jeff encore 1 merveille .Ta magneto c est quoi ?mais bon je veux pas te donner de fausse joie Je peux pas aller a Caussade mais tu seras livre comme l annee passee C est aprem on va en ballade a Thone trop tard pour prevenir nono tans pis Je t envoie les photos ce soir Dis en + sur ta magneto Bon dimanche a tous gil
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Berth14

avatar

Masculin Nombre de messages : 70
Age : 24
Localisation : Haute-Savoie
Date d'inscription : 17/04/2010

MessageSujet: Re: Le Labor TEL est arrivé.   Dim 02 Oct 2011, 11:15

Bonjour!

Jeff j'ai eu l'occasion de voir ton Labor, c'est du lourd! C'est une belle machine, belle trouvaille Wink

Bon dimanche
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
laurent45

avatar

Masculin Nombre de messages : 1692
Age : 56
Localisation : epieds en beauce 45
Date d'inscription : 26/05/2008

MessageSujet: Re: Le Labor TEL est arrivé.   Dim 02 Oct 2011, 13:05

Slt Jeff

Ton LABOR TEL est très joli et c'est une belle bête, pour ton WAGEOR je vais voir ce que j'ai, mais si tu pouvais me faire une photo général pour que je puisse le comparer au mien (Le WAGEOR se monte sur mes LAFFLY)

Maintenant que tu as le modèle TEL mais toi à la recherche du modèle MAIL, comme ça plus de problème de communication

Laurent
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jardinsetenvironnement.blogspot.fr/
Michel82

avatar

Masculin Nombre de messages : 323
Age : 61
Localisation : Montauban
Date d'inscription : 24/12/2008

MessageSujet: Re: Le Labor TEL est arrivé.   Dim 02 Oct 2011, 15:56

Bonjour JEFF,
sur mon LABOR TEL la magnéto n'est pas une WAGEOR mais une MOREL LA SONE, peut être est -elle plus facile à trouver ?





Les roues n'ont qu'un seul bandage.





Mon échappement est complètement absent, peux-tu me donner les côtes pour que je puisse en refabriquer un. Merci.
A dans 15 jours à Caussade.


MICHEL.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
valentin gasseling

avatar

Masculin Nombre de messages : 135
Age : 26
Localisation : 16240 villefagnan
Date d'inscription : 12/06/2008

MessageSujet: Re: Le Labor TEL est arrivé.   Dim 02 Oct 2011, 16:17

bonjour à tous,

salut jeff, eh ben il est beau celui la!!!

je vois qu'il ressemble étrangement à mon T2 sauf que celui là c'est le moteur lmp!!
mais franchement, il est beau Wink

amicalement.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jeff

avatar

Masculin Nombre de messages : 4165
Age : 47
Localisation : Chatellerault 86
Date d'inscription : 11/06/2007

MessageSujet: Re: Le Labor TEL est arrivé.   Dim 02 Oct 2011, 19:37

Bonsoir a tous et merci pour les compliments.

Voici les photos de la magnéto:


Et voici celle de mon Labor TIRFOR,je pense que le capot doit être le même.


Même si la magnéto ne fonctionne pas,ce qui compte c'est qu'elle soit complète pour que je puisse l'envoyer restaurer chez un spécialiste.
Je pense que le bobinage de la miene est rècupérable.
Il faut reboucher les trous qui ont été fait dans le corps et retrouver la partie rupteurs et cache avec ses deux pattes.
Merci de votre aide.
Bonne soirée a tous.
Jeff
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jeff

avatar

Masculin Nombre de messages : 4165
Age : 47
Localisation : Chatellerault 86
Date d'inscription : 11/06/2007

MessageSujet: Re: Le Labor TEL est arrivé.   Dim 02 Oct 2011, 19:44

Re bonsoir a tous.

Les magnéto Morel ont certainement été montées d'origine sur le TEL,on la retrouve sur le M7.
C'est une magnéto avec aimant tournant et bobinage dans la partie haute comme les Wageor,il me semble,vu d'extèrieur.
Michel,je vais te faire un plan du pot d'échappement avec les cotes.
Comme le dis Laurent,je suis a la recherche du modèle MAIL
Bonne soirée a tous et merci de votre aide.
Jeff
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
NRJK38

avatar

Masculin Nombre de messages : 1404
Age : 55
Localisation : isere
Date d'inscription : 18/10/2007

MessageSujet: Re: Le Labor TEL est arrivé.   Dim 02 Oct 2011, 20:31

bonsoir à tous
Jeff, une fois restauré, ton jouet va faire fureur sur les démonstrations de labour
a+ lilian
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
laurent45

avatar

Masculin Nombre de messages : 1692
Age : 56
Localisation : epieds en beauce 45
Date d'inscription : 26/05/2008

MessageSujet: Re: Le Labor TEL est arrivé.   Dim 02 Oct 2011, 20:51

Bsr à tous

Sur mes LAFFLY j'ai deux modèles de magnéto

Voici les photo













En ezspérant t'avoir un peu aide

Je n'ai pas trouvé de magnéto LAFFLY parcontre on trouve plus facilement de la SEV

Laurent
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jardinsetenvironnement.blogspot.fr/
jeff

avatar

Masculin Nombre de messages : 4165
Age : 47
Localisation : Chatellerault 86
Date d'inscription : 11/06/2007

MessageSujet: Re: Le Labor TEL est arrivé.   Dim 02 Oct 2011, 21:27

Bonsoir Laurent.

Celle de gauche qui est bien une wageor correspond bien.
Celle que je recherche tourne a gauche quand on regarde du côté entrainement.
Dans quel sens tourne la tienne.
J'imagine qu'elle se monte sur tes laffly et qu'elle n'est pas a vendre.
Bonne soirée et merci de ta réponse.
Jeff
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
laurent45

avatar

Masculin Nombre de messages : 1692
Age : 56
Localisation : epieds en beauce 45
Date d'inscription : 26/05/2008

MessageSujet: Re: Le Labor TEL est arrivé.   Dim 02 Oct 2011, 21:36

Bsr Jeff

Malheureusement elle n'est pas à vendre, pire j'en recherche

Mais si je trouve quelque chose je te fais signe

Laurent
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://jardinsetenvironnement.blogspot.fr/
jeff

avatar

Masculin Nombre de messages : 4165
Age : 47
Localisation : Chatellerault 86
Date d'inscription : 11/06/2007

MessageSujet: Re: Le Labor TEL est arrivé.   Dim 02 Oct 2011, 21:44

Bonsoir Laurent.

Ce que je sais,c'est que les moteurs Briban en sont équipés.
J'ai un moteur Rocher fabriqué a Cenon dans la vienne qui est un moteur Briban et qui est équipé de cette fameuse magnéto.
Donc,il suffit d'acheter un moteur fixe Briban pour lui piquer sa magnéto wageor.
Bonne soirée et merci de ton aide.
Jeff
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
valentin gasseling

avatar

Masculin Nombre de messages : 135
Age : 26
Localisation : 16240 villefagnan
Date d'inscription : 12/06/2008

MessageSujet: Re: Le Labor TEL est arrivé.   Dim 02 Oct 2011, 22:05

bonsoir,

voilà une magnéto wageor montée sur un moteur briban



cordialement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jeff

avatar

Masculin Nombre de messages : 4165
Age : 47
Localisation : Chatellerault 86
Date d'inscription : 11/06/2007

MessageSujet: Re: Le Labor TEL est arrivé.   Dim 02 Oct 2011, 22:13

Bonsoir Valentin.

Est ce que tu sais dans quel sens tourne ta magnéto????????...........................Toujours vu côté entrainement..........................................................

Demain,je regarderais sur mon moteur fixe briban et sur le briban qui équipe mon Labor tirfor dans quel sens tournet les magnétos.

Ca nous permetra de savoir si les pièces sont interchangeables,si elles tournent toute dans le même sens.

Bonne soirée.

Jeff
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jeff

avatar

Masculin Nombre de messages : 4165
Age : 47
Localisation : Chatellerault 86
Date d'inscription : 11/06/2007

MessageSujet: Re: Le Labor TEL est arrivé.   Lun 03 Oct 2011, 21:44

Bonsoir a tous.

Pour Michel82 voici les cotes du pot d'échappement:

Le pot a un diamètre de 100mm
une longueur de 335mm

Les deux bouts sont bombés et dépassent de 8mm chacun.


Le tube de sortie moteur fait 40mm de diamètre:

Le tube de sortie fait 33mm de diamètre pour une longueur de 355mm dans sa partie la plus longue qui épouse le pot.

La patte qui est dessus le pot est a 235 mm du bout gauche(sortie moteur)et elle serre a guider la cable d'accélérateur.
Il doit y avoir une patte côté droit qui se fixe contre le carter en alu de la ventilation,mais je ne l'ai pas.
Mon pot est a restaurer entièrement,il est percé et il a été ressoudé de travers.
On verra ça cet hiver,quand je vais attéquer sa restauration.

Si tu as besoin d'autres cotes ou d'autres photos,demande moi les.

Je ne suis pas équipé pour dessiner sur des photos,je suis désolé.

Bonne soirée.

Jeff
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
staubman36

avatar

Masculin Nombre de messages : 1840
Age : 70
Localisation : argenton sur creuse 36
Date d'inscription : 13/12/2008

MessageSujet: Re: Le Labor TEL est arrivé.   Lun 03 Oct 2011, 22:52

bonsoir a tous, bonsoir Jeff

quelques photos de ma magnéto
coté flector d'entrainement, ma magnéto tourne dans le sens horaire, donc vers la droite

coté rupteur avec la manette pour l'avance

le noyau tournant à l'intérieur de l'aimant

on voit que l'aimant passe en dessous du noyau tournant

apparemment ta magnéto tourne dans le sens inverse de la mienne
A+ a tous---philippe
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jeff

avatar

Masculin Nombre de messages : 4165
Age : 47
Localisation : Chatellerault 86
Date d'inscription : 11/06/2007

MessageSujet: Re: Le Labor TEL est arrivé.   Mar 04 Oct 2011, 06:40

Salut Philippe salut a tous.

Merci pour les photos.

Le bobinage n'est pas le même si elle ne tourne pas dans le même sens mais je pense que la partie des rupteurs doit être réversible.
Il suffit de retourner le touchau et le tour est joué et pour le cache,il doit être le même que la petite que je t'ai donné.
Le reste de ma magnéto est rècupérable par un spécialiste,je vais juste l'ouvrir pour reboucher les trous dans la carcasse et l'envoyer faire rebobiner.
Bonne journée a tous.
Jeff
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jeff

avatar

Masculin Nombre de messages : 4165
Age : 47
Localisation : Chatellerault 86
Date d'inscription : 11/06/2007

MessageSujet: Re: Le Labor TEL est arrivé.   Dim 24 Fév 2013, 19:21

Bonsoir a tous.

Comme l'état de mon pot d'échappement est mauvais et que son écrou n'est pas conforme.

Mon père m'a réusiné un écrou.


Il me reste plus qu'a réparer le pot.
Bonne soirée a tous.
Jeff
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jeff

avatar

Masculin Nombre de messages : 4165
Age : 47
Localisation : Chatellerault 86
Date d'inscription : 11/06/2007

MessageSujet: Re: Le Labor TEL est arrivé.   Lun 15 Avr 2013, 21:15

Bonsoir a tous.

Voici quelques nouvelles du Labor.

Il y a quelque temps,j'ai rentrè un deuxième Labor pour complèter le miens:

http://mototracteurs.forumactif.com/t31803-labor-type-p

Et ce week end,j'ai présenté le donneur d'organnes au malade qui va recevoir les morceaux.



Il ne me reste plus qua faire le transfer,comble du bonheur,il y a toutes les pièces dont j'ai besoin,je vais complèter le miens et il ne va rien me manquer.

Bonne soirée et a bientôt pour la suite des opérations.

A+.

Jeff
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
j@kot

avatar

Masculin Nombre de messages : 1532
Age : 64
Localisation : TOURAINE
Date d'inscription : 04/08/2009

MessageSujet: labor bucher   Lun 15 Avr 2013, 21:33

Bonsoir à tous

Bonsoir Jeff


c est un Labor ... Bucher je vois que tu as fais uen extension matraque1 pour compléter ta collection


je te souhaite bon courage pour la suite ! mais te connaissant un .. peu ..je ne suis pas inquiet


Jack


@+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
jeff

avatar

Masculin Nombre de messages : 4165
Age : 47
Localisation : Chatellerault 86
Date d'inscription : 11/06/2007

MessageSujet: Re: Le Labor TEL est arrivé.   Lun 15 Avr 2013, 21:44

Bonsoir Jakot bonsoir a tous.

J'ai fais un abri pour mettre le bois et accessoirement quelque Labor

Avec les arrivages règuliers,si je ne veux pas qu'ils couchent dehors,je suis obligé de construire.

Bonne soirée.

Jeff
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
j@kot

avatar

Masculin Nombre de messages : 1532
Age : 64
Localisation : TOURAINE
Date d'inscription : 04/08/2009

MessageSujet: labor bucher   Lun 15 Avr 2013, 21:49

re

à ce rythme ... il ne vas pas te rester de jardin


je blague bien sûr


quand passion tu nous tiens ...


j irai les voir dès que tu me feras signe ...pour la pièce à recupérer.. mais le plaisir de se rencontrer ...voir tes petits ( c est vite dit !!)nouveaux !....


à+


Jack
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Le Labor TEL est arrivé.

Revenir en haut Aller en bas

Le Labor TEL est arrivé.
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Le PMC nouveau est arrivé
» [Arrivée officielle] Romain FROSSARD
» il m'est arrivé un truc bizarre
» pas d arrivée de liquide de frein
» Système AMBrc3 compte tour arrivé!

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tracteurs et Motoculteurs d'Antan :: Présentation :: Présentation de vos machines-
Sauter vers:
