MessageSujet: Petite chaudière pour machine à vapeur   Dim 03 Avr 2011, 14:32

Bon dimanche à tous,

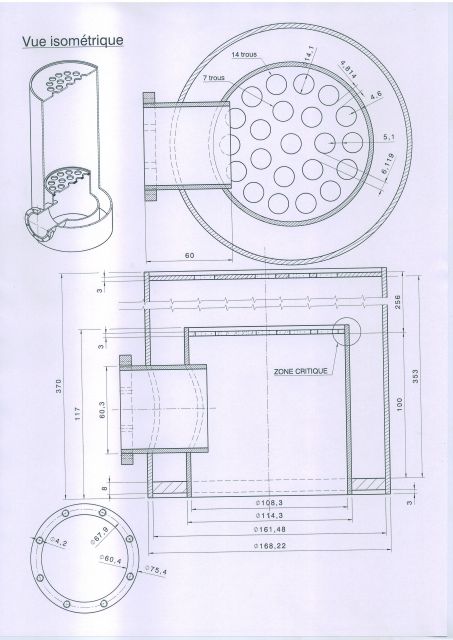

Voici l'état d'avancement des travaux sur la petite chaudière.



Merci à tous ceux qui m'ont aidé pour son calcul.
La pompe d'alimentation sera rénovée par les amis du mardi.
Plan disponible pour tout un chacun sous format AUTOCAD à la demande.
Les plaques tubulaires et de fondation de foyer seront mises en découpe LASER sous peu.
Première mise en chauffe prévue pour Mai.

Cordialement,

PA
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 768
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: CHAUDIERE   Mer 11 Déc 2013, 19:17

Bonsoir à tous,

Voici hélas encore du boulot pour les redresseurs d'image.

Après pas loin de deux ans d'arrêt, le projet vapeur redémarre.
La pompe alimentaire du moteur, dont le cylindre en fonte était fendu, a été réparée. Après rodage des clapets et remplacement du bourrage de piston,
l'engin fonctionne à nouveau et on a décidé de s'attaquer à la chaudière.

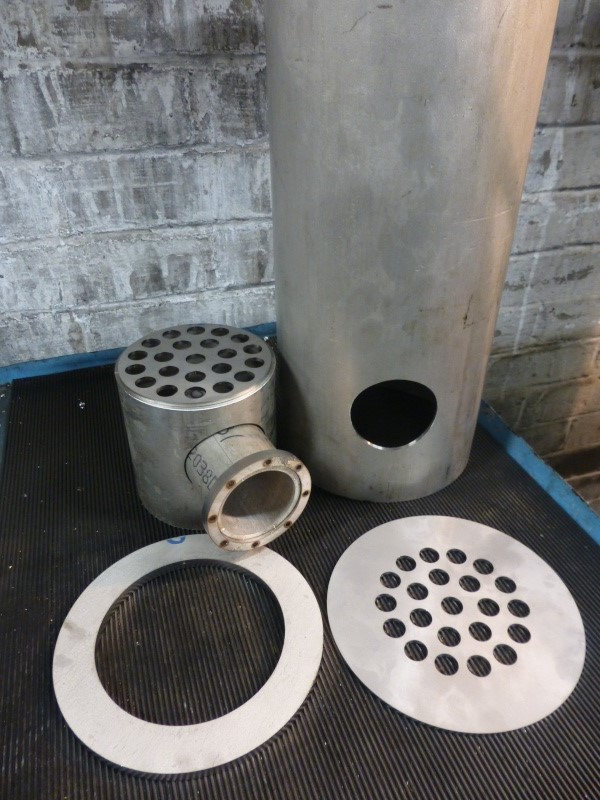

Voici les préliminaires :




Salutations vespérales de Chaudfontaine.

Cordialement,

C'est redressé ! François.

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nikro_magnon

avatar

Masculin Nombre de messages : 1741
Age : 35
Localisation : 28290 - ARROU
Date d'inscription : 30/12/2008

MessageSujet: Re: Petite chaudière pour machine à vapeur   Mer 11 Déc 2013, 20:58

Salut,

Belle réalisation !

C'est du 304L ?
On aura la suite bientôt ? car je viens de voir que tu as déterré un dossier de 2011 ! en même temps tu nous as restauré un magnifique groupe électrogène avec ses deux belles lampes pendant ce temps là.

@+
nikro
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://recensement.bouyer.perso.sfr.fr/
brunofurlano

avatar

Masculin Nombre de messages : 11314
Age : 58
Localisation : Haute-Savoie
Date d'inscription : 25/05/2010

MessageSujet: Re: Petite chaudière pour machine à vapeur   Mer 11 Déc 2013, 22:31

Salut les potos !

Rien que la Chaudro, c'est de l'art !!! On sait déjà que ça va être superbe !!!
Bonne continuation pour ce beau projet !

Ciao !
Nono
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.myspace.com/brunofurlanocluses
PROGRES N425

avatar

Masculin Nombre de messages : 768
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: Petite chaudière pour machine à vapeur   Jeu 12 Déc 2013, 13:23

Bonjour,

Merci pour vos commentaires encourageants.
La matière choisie est bien du 304 L.
Je suis à la recherche d'un niveau d'eau, d'une ou deux soupapes pour passage cumulé de 80 mm2.
Des petites vannes en laiton me feraient également plaisir et le tout pas trop moche et pas trop cher.
Tous ces trucs se trouvent sans soucis en Angleterre, mais rien qu'à l'annonce du prix on frise la thrombose !
Attention les conditions de service seront en vapeur saturée de 8 bar et 175°C.

La suite tous les mercredis.

Cordialement,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
piaf85

avatar

Masculin Nombre de messages : 2276
Age : 73
Localisation : vendée
Date d'inscription : 18/12/2008

MessageSujet: Re: Petite chaudière pour machine à vapeur   Jeu 12 Déc 2013, 19:02

Bonsoir,

Oui ! Super idée ! Et Michel sera responsable de la rubrique restauration/rénovation!

  matraque1   Non! non! pas la tête !

Daniel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31

avatar

Masculin Nombre de messages : 5641
Age : 69
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: Petite chaudière pour machine à vapeur   Jeu 12 Déc 2013, 19:11

Daniel, je pense que tu n'es pas sur le bon sujet...

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
piaf85

avatar

Masculin Nombre de messages : 2276
Age : 73
Localisation : vendée
Date d'inscription : 18/12/2008

MessageSujet: Re: Petite chaudière pour machine à vapeur   Jeu 12 Déc 2013, 19:16

Oui Michel,
je me suis trompé d'erreur, mais le principal intéressé aura bien compris mon message, n'est-ce pas ?

Daniel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 768
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: Petite chaudière pour machine à vapeur   Mer 18 Déc 2013, 09:10

Bonjour à tous,

Dernier mardi de la Mécanique de l'année.
Malgré l'ambiance festive habituelle en pareille circonstance, les tubes ont été coupés à longueur et ensuite ébavurés.
Voici à quoi ressemblera le corps de chauffe.







Il n'y a plus qu'à réaliser une petite centaine de cordons de soudure et le tour est joué...
Bonne journée,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 768
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: Petite chaudière pour machine à vapeur   Mer 29 Jan 2014, 19:32

Bonsoir,

Voici la suite de l'histoire concernant la chaudière.
Toujours soucieux d’améliorer nos productions, cette fois, toutes les photos sont à l'endroit !
Détail foyer :

Détail plaque tubulaire supérieure :
url=https://servimg.com/image_preview.php?i=209&u=17448491][/url]
Ensemble :
url=https://servimg.com/image_preview.php?i=210&u=17448491][/url]
Le gueulard ainsi que les différentes prises de vapeur ou de niveau restent à souder.
Cordiales salutations,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 768
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: Petite chaudière pour machine à vapeur   Mer 05 Fév 2014, 19:23

Bonsoir à tous,

Au risque de vous casser les roub....., voici les dernières opérations sur l'objet en rubrique :

Le gueulard et la bride de porte du foyer sont soudés et la pige pour déterminer l'entraxe des prises du niveau d'eau a été réalisée.
Les volants des vannes de la jauge seront remplacés par deux pièces à l'aspect plus antique dont mon diviseur universel en a le secret.





Avec un peu plus de courage la semaine prochaine, on pourra envisager la première explosion !

Cordialement,

PN425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31

avatar

Masculin Nombre de messages : 5641
Age : 69
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: Petite chaudière pour machine à vapeur   Mer 05 Fév 2014, 19:28

Bonjour Paul-André.

Tu peux continuer ton exposé : je ne pense pas que notre intégrité physique coure le moindre risque...

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
migoo

avatar

Masculin Nombre de messages : 1691
Age : 48
Localisation : ardeche
Date d'inscription : 12/07/2013

MessageSujet: Re: Petite chaudière pour machine à vapeur   Mer 05 Fév 2014, 19:32

bonsoir
sacré boulot
bonne soirée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
decoene



Masculin Nombre de messages : 167
Age : 66
Localisation : goincourt 60000
Date d'inscription : 21/12/2010

MessageSujet: Re: Petite chaudière pour machine à vapeur   Mer 05 Fév 2014, 20:12

bonsoir,
tu ne nous les casses pas ... bien au contraire personnellement je préfère tes images et explications a certains programmes télè
alors continue et surtout bon courage
a+ jean mi
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nikro_magnon

avatar

Masculin Nombre de messages : 1741
Age : 35
Localisation : 28290 - ARROU
Date d'inscription : 30/12/2008

MessageSujet: Re: Petite chaudière pour machine à vapeur   Mer 05 Fév 2014, 21:15

Salut,

Magnifique les soudures !
Et le montage est au millimètre !

Mes roubi... gnoles sont bien protégées sous la couette  Suspect

@+
nikro
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://recensement.bouyer.perso.sfr.fr/
Burnett

avatar

Masculin Nombre de messages : 1276
Age : 70
Localisation : Courtry 77181
Date d'inscription : 15/06/2009

MessageSujet: Re: Petite chaudière pour machine à vapeur   Jeu 06 Fév 2014, 11:05

Bonjour Paul-André,

magnifique travail comme d'habitude !

Non seulement tu ne nous ennuies pas, mais nous attendons la suite avec impatience !  Laughing

A très bientôt !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 768
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: Petite chaudière pour machine à vapeur   Ven 14 Fév 2014, 20:30

Bonsoir à tous,

Les propos rassurants, quant à l'intégrité physique intime de certains, me poussent à continuer de vous informer sur ce truc qui tire méchamment en longueur.
L’idée se précise : une chaine de rivets factices, autour du fond bombé faisant office de boîte à fumée, fera le plus bel effet. Un bardage en teck cerclé de laiton contribuera à faire joli. Cependant, les forces vives de ce dernier mardi ayant préféré l'huile de coupe et la musculation du coude au rendement productif, le projet n'a guerre avancé. Les piquages ont été pointés en face des orifices ad hoc, mais ils me semblent trop longs et devraient être recoupés de moitié.
Demain, si l'UNIMAB est d'accord et l'opérateur vaillant, on s'attaquera au tournage du chapeau de cheminée en laiton.



A bientôt,

PN 425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 768
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: Petite chaudière pour machine à vapeur   Sam 15 Fév 2014, 20:40

Bonsoir à tous,

Rivets factices riment avec vrai travail ! Quarante huit trous dans du 316, ce n'est pas du nougat...



Détail de la plaque tubulaire supérieure avec les fixations du dôme couvercle de la boite à fumée.





Vue d’ensemble du dessus de la chaudière avec le piquage de la soupape.
La collerette en laiton à l’extrémité de la cheminée devra être tournée, mais on est en panne de matière première !

Bon weekend,

PN 425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
migoo

avatar

Masculin Nombre de messages : 1691
Age : 48
Localisation : ardeche
Date d'inscription : 12/07/2013

MessageSujet: Re: Petite chaudière pour machine à vapeur   Sam 15 Fév 2014, 21:31

bonsoir
whaaaaaaaaaaaa

quel boulot
bonne soirée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Michel31

avatar

Masculin Nombre de messages : 5641
Age : 69
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: Petite chaudière pour machine à vapeur   Dim 16 Fév 2014, 09:08

Bonjour Paul-André.

Y a pas à dire, c'est de la belle ouvrage !

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
olivier31

avatar

Masculin Nombre de messages : 2363
Age : 37
Localisation : haute garonne et seine maritime
Date d'inscription : 05/11/2006

MessageSujet: Re: Petite chaudière pour machine à vapeur   Dim 16 Fév 2014, 10:20

Bonjour,

Très beau boulot Paul André, je suis d'accord avec toi les piquages sont un peu trop long.

Olivier
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 768
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: Petite chaudière pour machine à vapeur   Mar 18 Fév 2014, 14:04

Bonjour,

Si tout le monde tient le coup, on peut continuer...
C'est fou de constater comme le fait d'enfin travailler à 4/5 temps peut booster les choses.
Aujourd'hui, je vous propose de recycler un pied de lampadaire électrique en 4 leçons.
1

2

3

4


La suite pour mercredi.

Cordialement,

PN 425


Dernière édition par PROGRES N425 le Mar 18 Fév 2014, 17:52, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Burnett

avatar

Masculin Nombre de messages : 1276
Age : 70
Localisation : Courtry 77181
Date d'inscription : 15/06/2009

MessageSujet: Re: Petite chaudière pour machine à vapeur   Mar 18 Fév 2014, 17:36

Bonsoir Paul-André,

joli le recyclage !

Fais gaffe, il manque un rivet !

A bientôt pour la suite
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PROGRES N425

avatar

Masculin Nombre de messages : 768
Age : 66
Localisation : LIEGE BELGIQUE
Date d'inscription : 07/08/2008

MessageSujet: Re: Petite chaudière pour machine à vapeur   Mar 18 Fév 2014, 17:51

Cher Burnett,

En fait, il en manque trois, décalés à 120°
Ceux-ci vont se transformer en vis de fixation M5 pour le couvercle de la boîte à fumée.

Bonne soirée,

PN 425
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
nikro_magnon

avatar

Masculin Nombre de messages : 1741
Age : 35
Localisation : 28290 - ARROU
Date d'inscription : 30/12/2008

MessageSujet: Re: Petite chaudière pour machine à vapeur   Mar 18 Fév 2014, 21:23

Salut,

Je me faisais la même remarque au sujet des 3 rivets manquants.

C'est quoi qui va passer dans la cheminée ? c'est pour de la fumée ou de la vapeur ?
Car un pied de lampe, mécaniquement, c'est pas ce qui se fait de mieux, même si c'est magnifique une fois usiné !

Allez, la suite  up up up

@+
nikro
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://recensement.bouyer.perso.sfr.fr/
Contenu sponsorisé




MessageSujet: Re: Petite chaudière pour machine à vapeur

Revenir en haut Aller en bas

Petite chaudière pour machine à vapeur
Revenir en haut
Page 1 sur 5Aller à la page : 1, 2, 3, 4, 5  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tracteurs et Motoculteurs d'Antan :: MOTEURS FIXES :: Moteurs Vapeur et moteurs Stirling :: Moteurs Vapeur et moteurs Stirling-
Sauter vers:
