MessageSujet: Bernard K1   Mer 28 Avr 2010, 18:56

Bonjour à tous.

Voici un sujet concernant un Bernard K1, moteur que certains reconnaîtront aisément.
Il est parti du Loiret, passé par Paris et arrivé dans la Haute-Garonne, en compagnie d’un certain Duvant…





Mon but est d’arriver à ceci :





Maintenant, il faut tout démonter.
Je commence par déposer le volant tant que le moteur est sur le chariot.
Déblocage de l’écrou central, mise en place d’un arrache un peu rustique mais efficace, mise en tension, frappe d’un franc coup de marteau sur l’arrache juste en face de l’axe et c’est débloqué.





Ensuite, nettoyage du chariot.



Puis démontage total du moteur.







Comme l’explique François dans son ouvrage, ce moteur est tout à fait particulier chez Bernard. Le vilebrequin ne repose que sur un seul et long palier. Le maneton, totalement en porte à faux, porte un téton qui s’enclenche sur un plateau faisant partie du bloc de distribution. Ce plateau est associé à un pignon qui mène celui de l’arbre à came, lui-même menant les pignons de la magnéto et du régulateur. C’est au niveau de ces pignons que se fait le calage de l’allumage.
Maintenant, il faut nettoyer, dégraisser, décaper, vérifier, etc.
Mais, ce sera pour plus tard.

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cyril72



Masculin Nombre de messages : 149
Age : 35
Localisation : Aubigné Racan 72
Date d'inscription : 15/06/2009

MessageSujet: Re: Bernard K1   Mer 28 Avr 2010, 19:13

bonsoir à tous
il me rappel quelque chose ce moteur il a du faire le trajet a coté du seau de pieces d'un certain moteur
bon courage
le moulin a farine est tres sympa
cyril
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31



Masculin Nombre de messages : 4590
Age : 68
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: Bernard K1   Mer 28 Avr 2010, 19:31

Bonjour Cyril.

Oui, c'est cela. Pour l'un, c'était l'aller et pour l'autre le retour...

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31



Masculin Nombre de messages : 4590
Age : 68
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: Bernard K1   Lun 17 Mai 2010, 08:57

Bonjour à tous.
Voici la suite en quelques images.

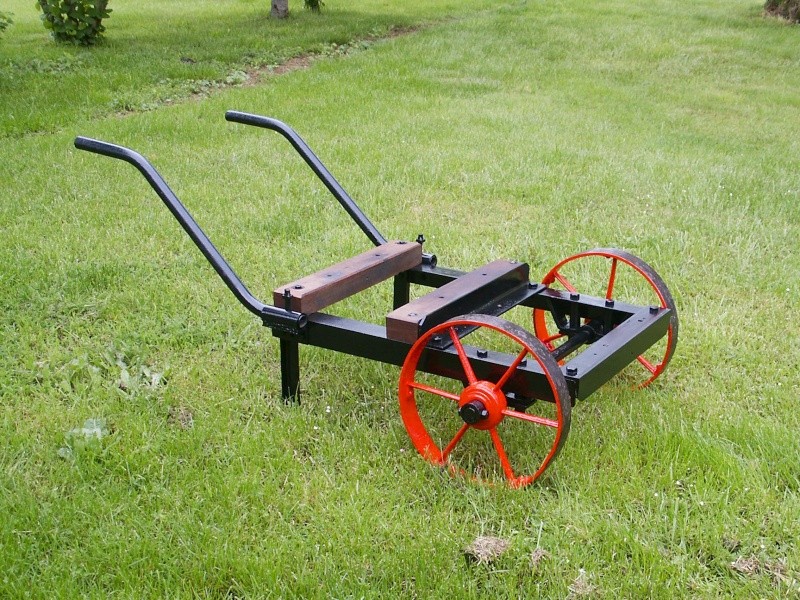

Le chariot repeint :



Le carter décapé :





Le bloc de distribution totalement démonté : ceci permet de contrôler l’état des bagues, de vérifier que le régulateur n’est pas grippé et de bien dégager les 3 trous de passage d’huile.



Voilà, c’est tout pour aujourd’hui.

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PIJO3007



Masculin Nombre de messages : 8212
Age : 61
Localisation : Banlieue NIMES
Date d'inscription : 01/01/2008

MessageSujet: Re: Bernard K1   Lun 17 Mai 2010, 18:58

bonjour !
Toujours aussi étonnants ces "mono-palier" cheers
belles images de printemps flower

A+
JP de NIMES
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31



Masculin Nombre de messages : 4590
Age : 68
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: Bernard K1   Dim 23 Mai 2010, 18:26

Bonjour à tous.

Quelques photos de plus :





Le bloc de distribution remonté :





A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31



Masculin Nombre de messages : 4590
Age : 68
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: Bernard K1   Mer 02 Juin 2010, 19:11

Bonjour à tous.

La suite des opérations porte sur le cylindre et la culasse.

Décapage :





Peinture :





Et assemblage :



Avant de remonter l'ensemble, il est préférable de contrôler l'étanchéité du joint de culasse.

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ANNIE 24



Féminin Nombre de messages : 1399
Age : 62
Localisation : SAINT ESTEPHE Dordogne 24360
Date d'inscription : 29/10/2009

MessageSujet: Re: Bernard K1   Mer 02 Juin 2010, 20:26

bonjour Michel 31 ,

tout ceci va finir par faire un belle ensemble , encore un pour " la maison du moteur "

bonne soirée

Annie
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://galicia24@orange.fr
Michel31



Masculin Nombre de messages : 4590
Age : 68
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: Bernard K1   Mer 09 Juin 2010, 21:22

Bonjour à tous.

Voici quelques photos de la suite des opérations.

Le joint de culasse paraissant parfaitement étanche, l'ensemble cylindre-culasse a été reposé :





Le culbuteur remis en place :



Le volant avec ses belles ailettes boulonnées est prêt à être reposé :





A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
cyril72



Masculin Nombre de messages : 149
Age : 35
Localisation : Aubigné Racan 72
Date d'inscription : 15/06/2009

MessageSujet: Re: Bernard K1   Mer 09 Juin 2010, 21:33

bonsoir michel
beau travail boncourage pour la suite
cyril
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Moteuralsacien67



Masculin Nombre de messages : 1158
Age : 22
Localisation : Bas-rhin/Alsace
Date d'inscription : 01/03/2009

MessageSujet: Re: Bernard K1   Ven 11 Juin 2010, 18:23

Bonsoir,
super boulot, ça promet pour la suite. Wink

@+
Adrien
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://moteuralalsacienne.skyrock.com/
Michel31



Masculin Nombre de messages : 4590
Age : 68
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: Bernard K1   Lun 14 Juin 2010, 17:46

Bonjour à tous.

Aujourd'hui, pluie toute la journée !
Donc, pas de randonnée à pied.
Donc, le chantier a un peu avancé.
Chantier dont voici quelques clichés.

Le bloc de distribution.





La poulie, le carburateur et la tringlerie de commande du papillon.







A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
francois30



Masculin Nombre de messages : 515
Age : 49
Localisation : Orsan Gard
Date d'inscription : 02/07/2008

MessageSujet: Re: Bernard K1   Lun 14 Juin 2010, 20:54

bonsoir

Michel il est bizarre ton ciel de pluie avec l'ombre du soleil sur la première photo ?

amicalement
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31



Masculin Nombre de messages : 4590
Age : 68
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: Bernard K1   Mar 15 Juin 2010, 08:58

Bonjour François.

Bien observé !
Les 2 premières photos ont été prises le jeudi 10 et il faisait beau.
Pour les 3 dernières, c'était hier lors d'une courte accalmie et juste après que j'ai remonté le carburateur.

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
françois85



Masculin Nombre de messages : 4080
Age : 71
Localisation : vendée
Date d'inscription : 14/12/2006

MessageSujet: Re: Bernard K1   Mar 15 Juin 2010, 09:31

Bonjour Michel et tous les autres
Petite précision de pointilleux : ton K1 est du type le plus ancien, en fin de fabrication et plus rarement on trouve des K1 dont le culbuteur est fixé sur le carter avec le système de tous les "blocs blindés": exemple :
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Michel31



Masculin Nombre de messages : 4590
Age : 68
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: Bernard K1   Mar 15 Juin 2010, 12:31

Salut François.

Une petite précsion encore plus précise.
Si tu regardes bien les premières photos, tu verras que le moteur n'est pas équipé de la même culasse. L'axe sur lequel pivote le culbuteur n'est pas pris en porte à faux. Il est tenu aux deux boulons par un système équivalent à celui que tu nous montres, mais pas identique. Un bricolage sans doute.
Comme le "package" fourni par "fab" comprenait, en plus du moteur complet, une épave avec une culasse du 1er type, j'ai essayé de récupérer cette dernière bien qu'elle soit de moins bonne qualité que l'autre. J'espère que cela va marcher.

En fait, j'ai utilisé des pièces de l'un ou l'autre moteur selon mon humeur du moment.
Le confort quoi !

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
françois85



Masculin Nombre de messages : 4080
Age : 71
Localisation : vendée
Date d'inscription : 14/12/2006

MessageSujet: Re: Bernard K1   Mar 15 Juin 2010, 15:23

Effectivement, je n'avais pas fais attention à la culasse des premières photos, c'est peut-être un premier montage du deuxième modèle ? Il y a aussi ce "2" , que nomme-t-il ? As-tu les numéros de ces deux moteurs ? On pourrait contrôler leur ordre de fabrication.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
Michel31



Masculin Nombre de messages : 4590
Age : 68
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: Bernard K1   Mar 15 Juin 2010, 19:08

En fait, c'est fab qui peut répondre.
Je crois qu'il a d'abord acheté ce moteur (voir son message : http://mototracteurs.forumactif.com/mecanique-technique-probleme-f15/le-p-tit-dernier-un-k1-t8888.htm#36620) :



Ensuite, il a trouvé une épave dont il a récupéré la culasse (entr'autres). Et moi, je pense avoir remis la culasse d'origine.
La plaque porte le n° 38441, n° que l'on retrouve sur le carter. Par contre, le cylindre de l'épave n'a plus sa plaque.
Tout ceci est à confirmer, mais je pense que le 2ème moteur que s'est procuré fab est plus récent.

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31



Masculin Nombre de messages : 4590
Age : 68
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: Bernard K1   Mar 22 Juin 2010, 18:48

Bonjour à tous.

Quelques photos de plus.

La magnéto.



Le réservoir rafistolé.



Et reposé.





A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
fab



Masculin Nombre de messages : 535
Age : 39
Localisation : centre 45
Date d'inscription : 01/11/2006

MessageSujet: Re: Bernard K1   Mar 22 Juin 2010, 20:08

Laughing je suis heureux de voir ce moteur bien restauré !!! je n'ai aucun regret il est en de bonnes mains . lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ANNIE 24



Féminin Nombre de messages : 1399
Age : 62
Localisation : SAINT ESTEPHE Dordogne 24360
Date d'inscription : 29/10/2009

MessageSujet: Re: Bernard K1   Mar 22 Juin 2010, 21:25

bonsoir Michel 31 ,

quand je vais restaure le K1 je vais pouvoir regarder ta restauration qui est une merveille . BRAVO A TOI


BONNE SOIREE
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://galicia24@orange.fr
olivier31



Masculin Nombre de messages : 2221
Age : 35
Localisation : haute garonne et seine maritime
Date d'inscription : 05/11/2006

MessageSujet: Re: Bernard K1   Mar 22 Juin 2010, 21:29

Bonjour Michel

Comme d'habitude ta restauration est exemplaire. Si tu n'as plus rien a restaurer passe à la maison j'ai bien deux trois ferrailles pour t'occuper.

A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31



Masculin Nombre de messages : 4590
Age : 68
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: Bernard K1   Mer 23 Juin 2010, 18:28

Bonjour à tous.

Et merci pour les compliments, mais je n'ai rien fait d'extraordinaire.

Pour Annie, Le K1 est un moteur surprenant par sa conception. Mais il est très agréable à restaurer et, par sa construction, il ne réserve aucune mauvaise surprise (pas de goujons corrodés, ni de tôles en dentelles, pas plus que de tubes de cuivre percés).

Pour Olivier et ses ferrailles, ce sera avec plaisir mais plus tard. En ce moment j'ai un programme très chargé...

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
ANNIE 24



Féminin Nombre de messages : 1399
Age : 62
Localisation : SAINT ESTEPHE Dordogne 24360
Date d'inscription : 29/10/2009

MessageSujet: Re: Bernard K1   Mer 23 Juin 2010, 22:49

bonsoir Michel ,

les renovations des moteurs sont aussi belles que les photos

la maison du moteur me donne envie de restaure le K1 mais il faut finir le F0 je pense samedi et puis Bernardo JC ma ramener les soupapes aujourd'hui on va bientot entendre son poum poum pour la 1er foi

BONNE SOIREE
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://galicia24@orange.fr
Michel31



Masculin Nombre de messages : 4590
Age : 68
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: Bernard K1   Sam 26 Juin 2010, 11:28

Bonjour à tous.

Voici les dernières photos car, cette fois, c'est vraiment fini !











A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Bernard K1   Aujourd'hui à 11:11

Revenir en haut Aller en bas

Bernard K1
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» [Trail du Chemin des Moines 2009] Bernard Geneau
» À la mémoire de Bernard
» La Bernard Hinault le 19 juin 2010 : VC bienvenus
» Exemple de Préparation (en kilométres)de Bernard PIGUET
» RS Bernard Muller - 6 juin 2010

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tracteurs et Motoculteurs d'Antan :: MOTEURS FIXES :: Mécanique - Technique - Problème-
Sauter vers:
