 question sur garner 4af

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
louis35

avatar

Masculin Nombre de messages : 462
Age : 67
Localisation : Bretagne
Date d'inscription : 24/02/2009

MessageSujet: question sur garner 4af   Jeu 19 Mar 2009, 10:55

bonjour à tous les passionés de vieux moteurs

je débute sur le NET et patauge un peu


je viens de récupérer un gardner 4AF. il a un seul volant diamètre 114
est-ce normal? j'en ai vu un sur ce forum qui a 2volants mais qui semblent
plus petits . la couronne dentée du villebrequin a des dents manquantes
j'ai du jouer au dentiste ça a l'air bon .il manque la magnéto mais je pense
pouvoir me debrouiller si je n'en trouve pas
ce moteur ne fonctionait t'il qu'à l 'essence ?

j'essaierai plus tard de mettre des photos

merci et a+


Dernière édition par louis35 le Jeu 19 Mar 2009, 19:34, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nico 19

avatar

Masculin Nombre de messages : 193
Age : 37
Localisation : Beyssenac, correze
Date d'inscription : 10/11/2007

MessageSujet: Re: question sur garner 4af   Jeu 19 Mar 2009, 19:22

Salut Louis,

Bienvenu sur le forum,

Les moteurs Gardner était vendu en plusieurs versions :

Premierement le choix du volant,pour le 4 AF, 2 volants ( diametre 990), 1 seul volant comme le tiens et enfin un volant extra lourd avec troisieme palier.
Le poids est en consequence 1 tonne avec 2 volants et 1, 8 tonne avec le volant lourd.

Deuxiemement le moteur peut fonctionner soit au gaz de ville ou à l'essence, 10 chevaux au gaz et 11 à l'essence pour le 4 AF.

Il y a aussi plusieurs sorte d'allumage, par tube allumeur, magnéto rotative ou oscillante.

Le mieux c'est que tu mette quelques photos pour voir la bete !!

A +

Nicolas
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
louis35

avatar

Masculin Nombre de messages : 462
Age : 67
Localisation : Bretagne
Date d'inscription : 24/02/2009

MessageSujet: Re: question sur garner 4af   Jeu 19 Mar 2009, 22:19

Merci Nicolas pour les renseignements donnés.
Je te joins une première photo de la bête prise avant l'enlèvement. J'espère que la tentive va fonctionner car ce n'est vraiment pas simple de mettre des photos sur ce forum !



Sinon autre question : comment démarre ce moteur ?

@+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Moteuralsacien67

avatar

Masculin Nombre de messages : 1188
Age : 23
Localisation : Bas-rhin/Alsace
Date d'inscription : 01/03/2009

MessageSujet: Re: question sur garner 4af   Ven 20 Mar 2009, 18:12

Il y aura du boulots affraid
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://moteuralalsacienne.skyrock.com/
Nico 19

avatar

Masculin Nombre de messages : 193
Age : 37
Localisation : Beyssenac, correze
Date d'inscription : 10/11/2007

MessageSujet: Re: question sur garner 4af   Ven 20 Mar 2009, 21:22

Salut,

Impeccable ta photo !

Il etait stocké sous les arbres pour etre vert comme ça ???

Sinon c'est une belle decouverte , comme on les aime !!!

Apparament c 'est un modele à essence , vu le carbu ( d'origine en plus )

Par contre il te faut une magnéto oscillante , sur le mien c'est une Bosch type 22

Une fois tous en ordre, allumage, compression, carbu , ça demarre trés bien juste en tirant sur le volant.

C' est un modele sorti surement entre 1911 et 1914, tu regardera le numero de serie frappé sur le chapeau de bielle .

A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
louis35

avatar

Masculin Nombre de messages : 462
Age : 67
Localisation : Bretagne
Date d'inscription : 24/02/2009

MessageSujet: Re: question sur garner 4af   Dim 19 Avr 2009, 12:09

bonjour nico:)

des nouvelles de l'engin

il y a de l' espoir.la parole lui est revenue mais tout n'est pas au point.

pour la magnéto j'ai du en transformer une rotative en oscilante.
l'allumage a l'air bon.
je maitrise mal la carburation. pour le démarrage faut il ouvrir le débit
d'essence en grand ou seulement un peu ? quel est le role de la sphère
creuse au dessus de l'arrivée d'essence?
il tourne comme une horloge pendant 5mn puis s'arrète avec bougie ok
si tu as des solutions....merci de m'en faire part
louis @+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nico 19

avatar

Masculin Nombre de messages : 193
Age : 37
Localisation : Beyssenac, correze
Date d'inscription : 10/11/2007

MessageSujet: Re: question sur garner 4af   Lun 20 Avr 2009, 20:47

Salut,

Pour le debit d'essence il ne faut pas trop ouvrir, 1/4 de tour environ sur le miens, si il fume noir, c'est qu' il y a trop d'essence.

Pour la poire sur le carbu, je ne connait pas l'interet, ce qui est sur, c'est qu'il n'y a pas d'essence dedans !

S'il marche bien un moment et qu' il s'arrete, je pencherais pour une panne de magnéto, à verifier...


Une petite photo du mien pour t' encourager !!!




A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fred-Japy

avatar

Masculin Nombre de messages : 756
Age : 44
Localisation : Chabrignac (ouest-Corrèze)
Date d'inscription : 13/12/2007

MessageSujet: gardner   Jeu 23 Avr 2009, 00:45

bonjour louis , salut nico ...

belle découverte en effet que ce Gardner , bon courage aussi pour la mise au point , car ce carbu est pas commode a régler malgrès une apparente simplicité de construction ...

celui de nico sur le 1f:


vu de l'autre coté :

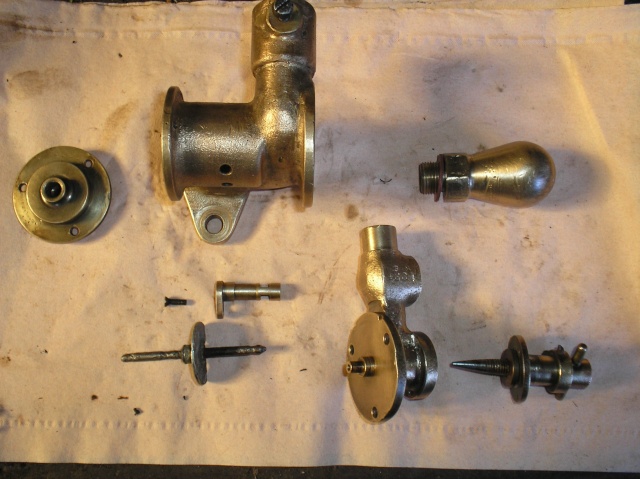

puis un "éclaté" des composants


la grosse vis pointeau régle la richesse en essence (le débit) et la tige pointeau (avec la rondelle en alu) s'ouvre par la dépression provoquée par la phase d'admission et fait passer l'essence qui vient se mélanger a l'air (qui lui arrive par les petits trous ) un ressort (situé sous la rondelle alu) fait refermer la tige-pointeau lorsqu'il n'y a plus de dépression dûe a l'admission , la cloche (qui ressemble à celle que l'on trouve sur les pompes a eau et les béliers hydrauliques (justement !) ) je pense qu'elle sert a "encaisser" le "coup de bélier" dû a la fermeture brusque de la tige-pointeau et éviter que cette dernière ne laisse échapper de l'essence (qui était en mouvement dans le tuyau )qui serait "gaspillée" puisqu'on est plus en admission ... quand j'avais dis que c'était simple d'apparence !!!
sur le papier ça fonctionne comme ça , en pratique c'est autre chose , prévoir quand même un petit récipient sympa sous le carbu pour récupérer un peu (pfff si peu !!!) de ce précieux liquide si abordable en prix !!

après je penserais comme Nico a un problème d'allumage , bienqu'un carbu qui fonctionne pas bien peu aussi être génant ...

on les aime d'autant plus que l'on c'est fait ch..r a les remettre en marche ... bon courage ça va le faire !!!

@+

fred
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Fred-Japy

avatar

Masculin Nombre de messages : 756
Age : 44
Localisation : Chabrignac (ouest-Corrèze)
Date d'inscription : 13/12/2007

MessageSujet: gardner   Jeu 23 Avr 2009, 01:00

c'est encore moi :oops: :oops:

c'est juste pour "le petit-récipient-qui-va-bien-pour-récupérer-l'essence-pour-ne-pas-qu'elle-aille-bousiller-la-peinture-et-le-verni" !!!!!! Laughing Laughing Laughing Laughing Laughing


euh là sur le coup elle risque pas tomber l'essence : il tourne au gaz (tuyau bleu) !!!!!!! mais ça c'est une autre histoire ...
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Michel31

avatar

Masculin Nombre de messages : 5067
Age : 68
Localisation : Rieux (Haute-Garonne)
Date d'inscription : 08/11/2007

MessageSujet: Re: question sur garner 4af   Ven 24 Avr 2009, 18:14

Bonjour à tous.

Voici le même carbu monté sur un modèle 1V.



Moi aussi, je m'en suis vu pour le faire fonctionner. J'ai dû essayer plusieurs ressorts jusqu'à ce que ça marche...
Il me faudra également prévoir un petit récipient de récupération.

A bientôt.

_________________
Michel
Revenir en haut Aller en bas
Voir le profil de l'utilisateur En ligne
louis35

avatar

Masculin Nombre de messages : 462
Age : 67
Localisation : Bretagne
Date d'inscription : 24/02/2009

MessageSujet: Re: question sur garner 4af   Mar 28 Avr 2009, 23:34

Bonjour les gars:Smile

merci pour ces précieux conseils et photos

dans le doute de la magnéto, j'ai remplacé celle ci par une bobine et
un contacteur. c'est un peu mieux mais pas encore parfait.
reste encore a méditer pour etre au point

Le numéro sur bielle est :13053 pour info sur l' année

au revoir @ +

louis
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nico 19

avatar

Masculin Nombre de messages : 193
Age : 37
Localisation : Beyssenac, correze
Date d'inscription : 10/11/2007

MessageSujet: Re: question sur garner 4af   Sam 02 Mai 2009, 22:26

Salut,

Petite info sur l' année, ton moteur est de 1911, alors que la serie F a demarrer en 1910.

Bon courage pour les réglages ...

A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
louis35

avatar

Masculin Nombre de messages : 462
Age : 67
Localisation : Bretagne
Date d'inscription : 24/02/2009

MessageSujet: Re: question sur garner 4af   Dim 25 Oct 2009, 11:32

bonjour

Des nouvelles de l'engin !... :

Après multiples essais et réglages , il tourne a merveille
mais avec bobine et contacteur faute d'avoir trouvé
une bonne magnéto .
le voici en fonctionnement .

@+ louis


Dernière édition par louis35 le Dim 07 Avr 2013, 11:28, édité 4 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Laurent LEDUC

avatar

Masculin Nombre de messages : 787
Age : 58
Localisation : 44 NANTES, mais paydret avant tout.
Date d'inscription : 28/11/2006

MessageSujet: Re: question sur garner 4af   Dim 25 Oct 2009, 11:41

Bonjour Louis

Bien sympathique ce moteur, mais va t'il resté de la place dans l'ancien bâtiment professionnel, à côté du Duvant ?
Bravo pour cette restauration mécanique, à quand la peinture ?

Laurent
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
moteur fixe

avatar

Masculin Nombre de messages : 2202
Age : 60
Localisation : 89 300 looze
Date d'inscription : 28/09/2007

MessageSujet: Re: question sur garner 4af   Dim 25 Oct 2009, 12:29

salut
je ne voudrais pas facher Laurent mais je le trouve trés beau dans son jus.
question de gout.
superbe remise en route la vidéo est parfaite continu de nous en dire plus
jean petit
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
louis35

avatar

Masculin Nombre de messages : 462
Age : 67
Localisation : Bretagne
Date d'inscription : 24/02/2009

MessageSujet: Re: question sur garner 4af   Mer 28 Oct 2009, 00:01

bonjour a vous

c'est vrai que les places se font rares
dans le batiment surtout pour des morceaux
de la sorte .il est effectivement dèrrière le DUVANT

pour ce qui est de la peinture
je me pose toujours la question de le faire ou pas

dans l'immédiat ça ne me tente pas trop

louis @+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Noosbleed



Masculin Nombre de messages : 3
Age : 29
Localisation : nantes
Date d'inscription : 07/02/2011

MessageSujet: Re: question sur garner 4af   Lun 07 Fév 2011, 13:58

Bonjour,

Je suis nouveau sur le forum et je ne connais pas grand chose en moteur Smile

Je suis étudiant en école d'ingénieur, et j'ai pour projet la modélisation de ce joli bébé, mais je ne dispose d'aucun plan, schéma ect...

Connaissez vous un site ou une personnes susceptible de posséder de tels plans, je suis preneur Smile

A+
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
